- Seite 1 Montageanleitung safelock 2T Zutrittskontrolle für eine Tür: safelock 2T Montage- und Bedienungsanleitung für den Errichter Seite 1 ELO: MontageSL2T_0201.doc / 01.01 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung safelock 2T Inhaltsverzeichnis Kurzbeschreibung ..............................3 Technische Daten..............................4 Mechanischer Aufbau und Installationshinweise ....................6 Montage Eingabe-Einheit.........................6 Montage Schalteinrichtung........................7 Gehäuseabmessungen..........................8 Anschluss der Eingabe Einheit ........................9 Anschlüsse an der Schalteinrichtung.......................10 Beispiel: Anschluss eines Türöffners........................12 Inbetriebnahme, Konfiguration der Eingangssignale und Test ................13 Servicefunktionen ..............................15 Seite 2 ELO: MontageSL2T_0201.doc / 01.01... -
Seite 3: Kurzbeschreibung

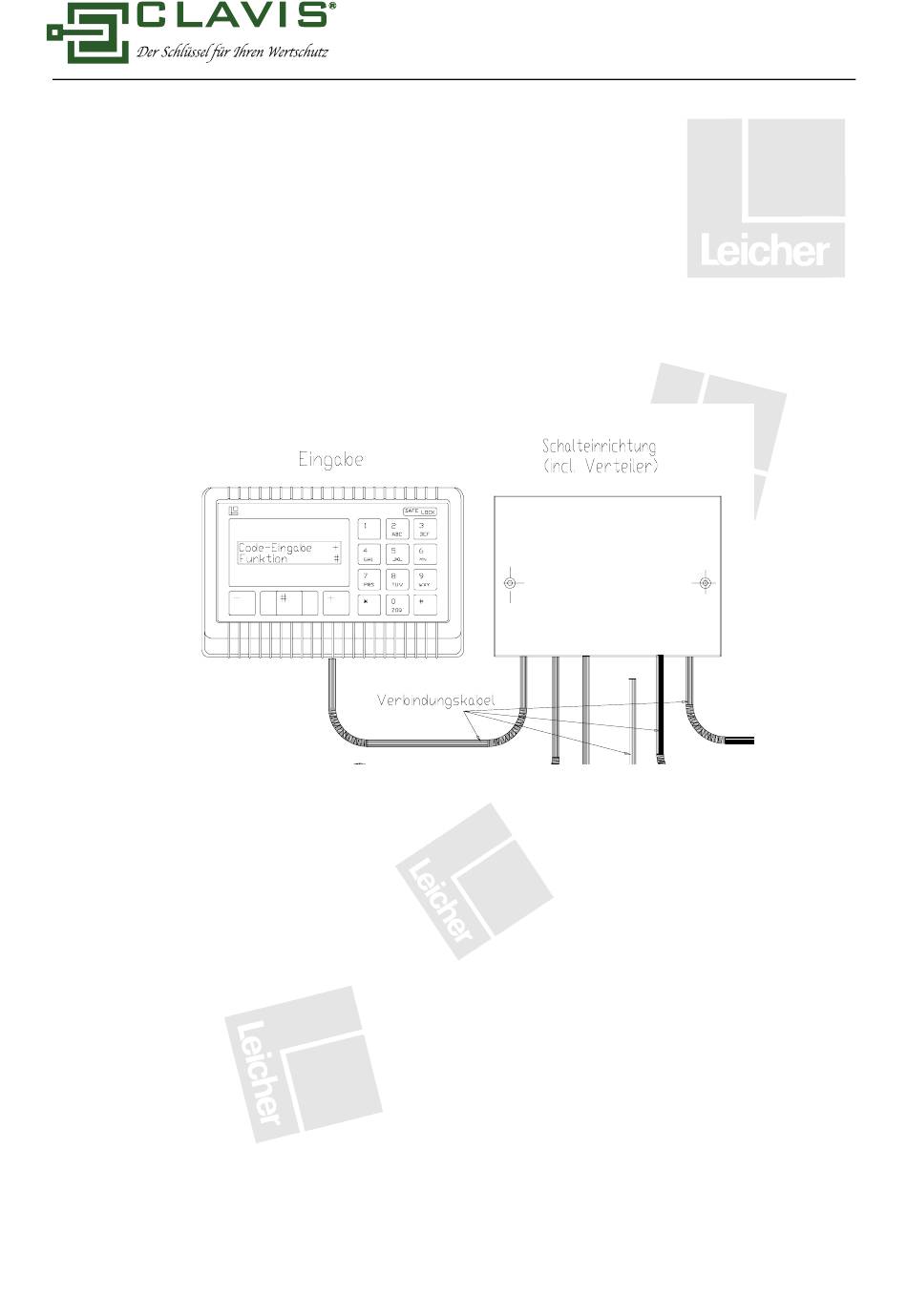

Montageanleitung safelock 2T Kurzbeschreibung safelock 2T ist eine Zutrittskontrolle für eine Tür und maximal 10 Benutzer. Eine Zutrittskontrolle, die vollelektronisch ohne jeden Schlüssel funktioniert und dazu durchdachte Sicherheitsleistungen bietet. Lückenlose Protokollierung, optimales Handling und fortschrittlichste Technik sind gewährleistet. safelock 2T besteht aus folgenden Komponenten: ·... -
Seite 4: Technische Daten
Zeitsperre Anzeige der nächstmöglichen Öffnungszeit; maximal mögliche Zeitsperre 28 Tage; Protokoll: Protokoll-Ringpuffer (bei vollen Puffer wird ältester Eintrag gelöscht); safelock 2T mit ca. 750 Einträgen Sommer-/Winterzeit: zwei Termine für automatische Umstellung programmierbar; Datenspeicherung: EEPROM, dadurch kein Datenverlust bei Stromausfall. - Seite 5 Montageanleitung safelock 2T Eingabe-Einheit: Anzeige: LCD-Display, 2 * 16 Stellen alphanumerisch, optisches Fenster Horizontaler Einsichtwinkel der LCD-Anzeige 60° Tastatur: Folientasten mit taktiler Rückmeldung Anschlüsse: Modular-Jack-Buchse für Druckeranschluss (4800/N/8/1) angelötetes Kabel ∅ 8 mm, Länge 1,4 m (darf nicht verlängert werden) Steuerung: Mikroprozessor, Spannungsüberwachung...
-
Seite 6: Mechanischer Aufbau Und Installationshinweise
Montageanleitung safelock 2T Mechanischer Aufbau und Installationshinweise Montage Eingabe-Einheit - Eingabeterminal möglichst in Augenhöhe montieren (Mitte des Befestigungswinkels ca. 1,40 m von Fußbodenoberkante); - Kabeldurchführung mit 10 mm Durchmesser vorbereiten. Bohrschema für Befestigungswinkel und Kabelöffnung: Hinweise: - Die Eingabe muss mechanisch stabil am Behältnis befestigt werden. -
Seite 7: Montage Schalteinrichtung
Montageanleitung safelock 2T Montage Schalteinrichtung - Die Schalteinrichtung muss im gesicherten Bereich montiert werden. Bohrschema für die Schalteinrichtung: Hinweise: - Das Gehäuse besitzt Lochreihen zur Befestigung der Kabel mittels Kabelbinder (Zugentlastung). - Die Lötverbindungen auf der Platine werden im Abschnitt: ‘Anschluss Schalteinrichtung’ beschrieben. -
Seite 8: Gehäuseabmessungen
Montageanleitung safelock 2T Gehäuseabmessungen Schalteinrichtung Seite 8 ELO: MontageSL2T_0201.doc / 01.01 Änderungen vorbehalten... -
Seite 9: Anschluss Der Eingabe Einheit
Montageanleitung safelock 2T Anschluss der Eingabe Einheit 18 * Verzinnt gr/rs rt/bl ws/gn br/gn ws/gr gr/br ws/ge ge/br Eingabe Seite 9 ELO: MontageSL2T_0201.doc / 01.01 Änderungen vorbehalten... -
Seite 10: Anschlüsse An Der Schalteinrichtung
Montageanleitung safelock 2T Anschlüsse an der Schalteinrichtung An die Schalteinrichtungsplatine werden die einzelnen Verbindungskabel angelötet. Die Einführung der Kabel in das Gehäuse erfolgt über die offene Seitenwand und die Ausstanzungen des Gehäusebodens. Im Gehäuseboden befinden sich Lochreihen zur Befestigung der Kabel mittels Kabelbinder (Zugentlastung). - Seite 11 Montageanleitung safelock 2T - Anschluss einer Aufschließsperre (Eingang 'Aufschließsperre'): Dieser Eingang verhindert das Öffnen. Der Anschluss erfolgt an den beiden mit ‘Aufschließsperre.’ und ‘GND’ bezeichneten Lötsteckverbindern. Liefert die Aufschließsperre eine Spannung, so kann diese direkt an Pin 5 angeschlossen werden (Pin 6 GND).
-
Seite 12: Beispiel: Anschluss Eines Türöffners
Montageanleitung safelock 2T Beispiel: Anschluss eines Türöffners Seite 12 ELO: MontageSL2T_0201.doc / 01.01 Änderungen vorbehalten... -
Seite 13: Inbetriebnahme, Konfiguration Der Eingangssignale Und Test
Montageanleitung safelock 2T Inbetriebnahme, Konfiguration der Eingangssignale und Test Spannung anlegen. ACHTUNG: Tür erst nach genauer Prüfung des Schlosses verschließen. 1. Einschalten: Nach Drücken der Taste (unter dem Display) muss sich das Gerät einschalten und den Zustand anzeigen: a) Tür offen: Tür offen... -
Seite 14: Weitere Konfigurationsmöglichkeiten
Montageanleitung safelock 2T 4. Konfiguration der Eingangssignale Unmittelbar nach der Codeeingabe, während der Anzeige *1* *1* am rechten Displayrand, kann die Konfiguration umprogrammiert werden: 4.1 Aufschließsperre - mit Taste das Funktionen-Menü aufrufen - mit Taste bis zur Funktion 4 gehen... -
Seite 15: Servicefunktionen
Montageanleitung safelock 2T Servicefunktionen Bitte verwenden Sie die Testfunktionen nur in Absprache mit dem Hersteller und beachten Sie, dass die Programmierung nur vom Supervisor vorgenommen werden kann, wenn sich dieser zuvor mit seinem Code an safelock angemeldet hat. Außerdem verfällt die Programmiermöglichkeit, wenn länger als 30 Sekunden keine Taste gedrückt wurde.
