Clavis Paxos compact Montageanleitung Seite 12

4.2 Ein- und Ausgänge
Vor allen Arbeiten an der Verkabelung ist die Stromversorgung zwingend durch Entfernen der Verbindung zur USV zu
unterbrechen. Schäden an der Elektronik durch elektrostatische Entladung werden durch Erdung von Behältnis,
Arbeitsunterlage und Mensch mit einer ständigen Masseverbindung (geeignete Hilfsmittel sind im Handel erhältlich)
vermieden. Alle Kabel müssen derart verlegt werden, dass sie keine bewegten Teile berühren, nicht über scharfe Kanten
geführt und in ihrer Lage dauerhaft fixiert sind.
Die Kabel zum Klemmenblock müssen soweit in die Schaltelement-Box eingeführt werden, dass sie mit den mitgelieferten
Kabelbindern gegen Zugbelastung gesichert werden können, jedoch nicht vom Klemmenschutz (Winkel im Gehäuse-
deckel) beschädigt werden.
Bei geschirmten Leitungen ist zur Isolation des Schirms das Geflecht am Kabelende mit Schrumpfschlauch oder
Isolierband zu verschliessen und darf keinen Kontakt mit dem Gehäuse oder anderen leitenden Teilen aufweisen (Siehe
auch Abschnitt 4.3.3).

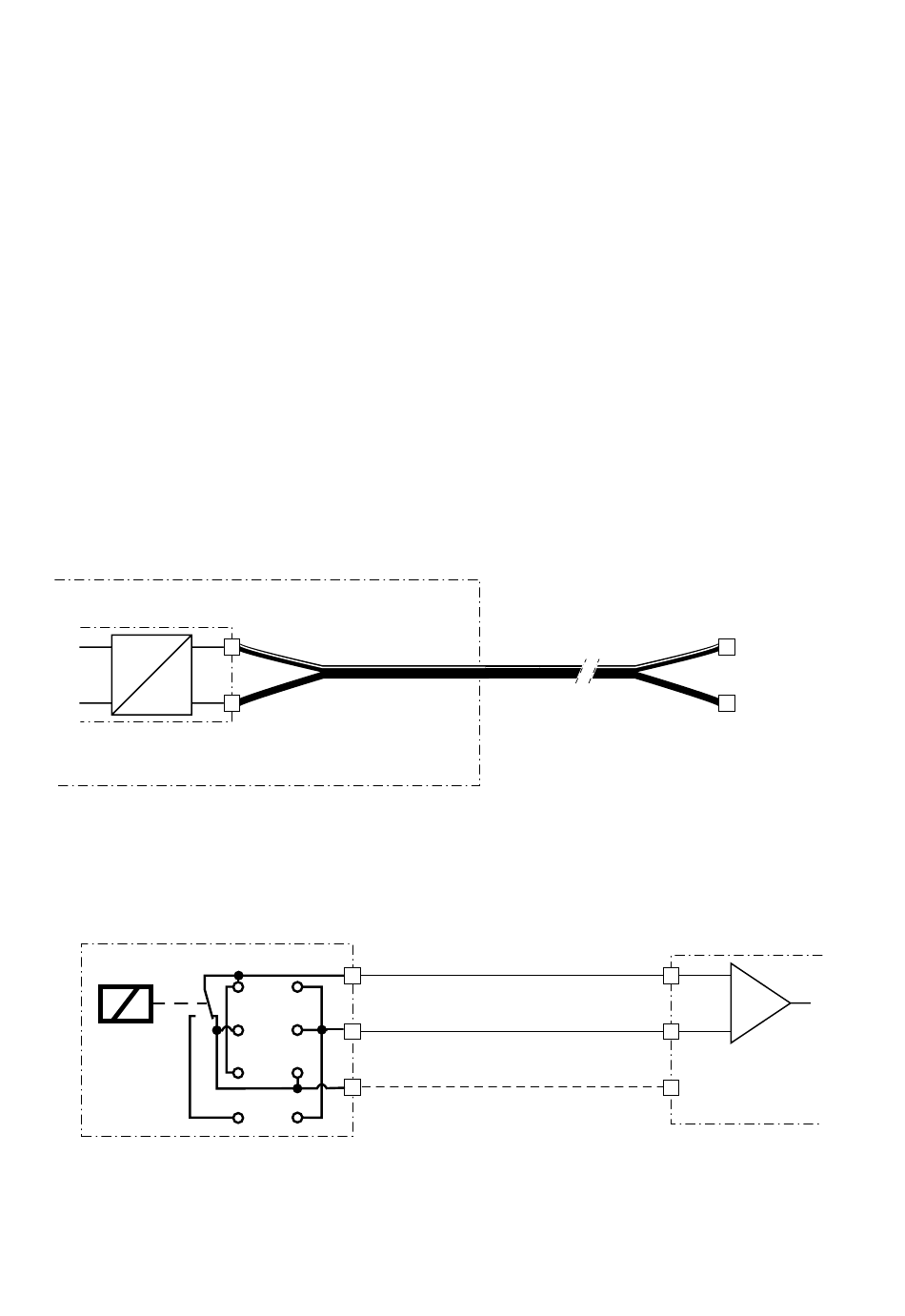

4.2.1 Speisung von der EMA (oder einer USV-Anlage, nicht VdS)
Das Verschlusssystem Paxos compact muss in der Anwendung als Schaltelement VdS von der EMA oder einer
überwachten unterbruchsfreien Stromversorgung (USV-Anlage) mit einer Autonomie >60 Stunden mit Strom versorgt
werden. Der Anschluss erfolgt an den Klemmen 7 (+9,6...+15 VDC (nominal 12 VDC)) und 8 (GND). In der Eingabeeinheit
muss der leere Batteriehalter (ohne Batterien) zur Betätigung der Kontaktschalter ins Batteriefach eingelegt werden.
Gesicherter Raum (Schlossraum) im Behältnis
9 V
9,6 V
... 15,0 V
Schaltelement-Box 302.033
4.2.2 Steuerausgang „Scharf/Unscharf schalten"
Das Paxos compact Schaltelement VdS verfügt über einen durch Flächenschutz und Abhebekontakt sabotage-
geschützten potentialfreien Relaiskontakt (Schraubklemmen 12, 13, 14), mit dessen Stellung der EMA das Scharf- oder
Unscharfschalten befohlen wird. Nachdem der Menüpunkt „Bereich scharf schalten" ausgeführt wurde, befindet sich der
Kontakt in der hier gezeigten Stellung:
Schaltelement-Box 302.033
Anschluss Steuerausgang
"Scharf-/Unscharf schalten"
Die Leitung wird von der EMA auf Sabotage überwacht. Die dazu benötigten Widerstände müssen auf die dafür
vorgesehenen Lötstützpunkte in der Schaltelement-Box gelötet werden. Die verlangten Widerstandswerte entnehmen Sie
bitte der Produktedokumentation der Alarmanlage. Nachfolgend finden Sie zwei gängige Beschaltungsvarianten:
12
Schraubklemme 7
= 9,6 ... 15,0 V DC
7
8
Schraubklemme 8
= GND (0 V)
12
R1
R2
13
R3
14
R4
+
Speisung von
EMA oder
USV-Anlage
–
+
–
Auswertung des
Steuerausganges durch
die EMA
