Clavis Paxos compact Montageanleitung Seite 6

3.2 Montage der Türriegelkontakte
3.2.1 Für das Verschluss-System Paxos compact werden immer zwei Türriegelkontakte benötigt (zwei elektrisch
getrennte Kontakte). In Geschlossen-Stellung der Türriegel müssen diese Kontakte ebenfalls geschlossen sein.
Die Türriegelkontakte werden am Stecker PM5 des ersten Schlosses angeschlossen.
Unter Artikel 302.112 ist ein vorkonfektioniertes Flachbandkabel mit freien Lötenden zum Anschluss von
Türriegelkontakten beigelegt. Benötigt werden Kontakte mit einer Schaltleistung von 50 mA bei 12 V/DC.
3.2.2 Die Stellung der Behältnistür (offen oder geschlossen) kann durch Serieschalten von Türstellungskontakten zu
den Türriegelkontakten ebenfalls in die Überwachung einbezogen werden.
Achtung: Die Kontaktschleifen der beiden redundanten Systemteile müssen elektrisch getrennt bleiben (galva-
nisch getrennt)! Nur eine mechanische Koppelung, z.B. durch eine gemeinsame Betätigung der Schalter ist
zulässig.
2
3
8
9
3.3 Einstellen der Türriegelkontakte
3.3.1 Der Schaltpunkt der Türriegelkontakte muss so eingestellt werden, dass die Kontakte schliessen, wenn das
Riegelwerk eine Position erreicht hat, bei der die Schlossriegel ohne Behinderung in die Versperrt-Stellung
fahren können.
Bei gesichertem Behältnis dürfen die Türriegelkontakte durch Manipulationen am Riegelwerk (Betätigen der
Riegelmechanik, Rütteln) nicht öffnen.
3.3.2 Werden Türstellungskontakte montiert, so muss der Schaltpunkt dieser Kontakte so eingestellt werden, dass sie
beim Schliessen der Tür sicher betätigt werden bevor der Türriegel in die Türzarge eingefahren werden kann.
Sicherstellen, dass beim Öffnen der Tür die Türstellungskontakte wieder öffnen, bevor der Türriegel vor-
geschlossen werden kann.
6

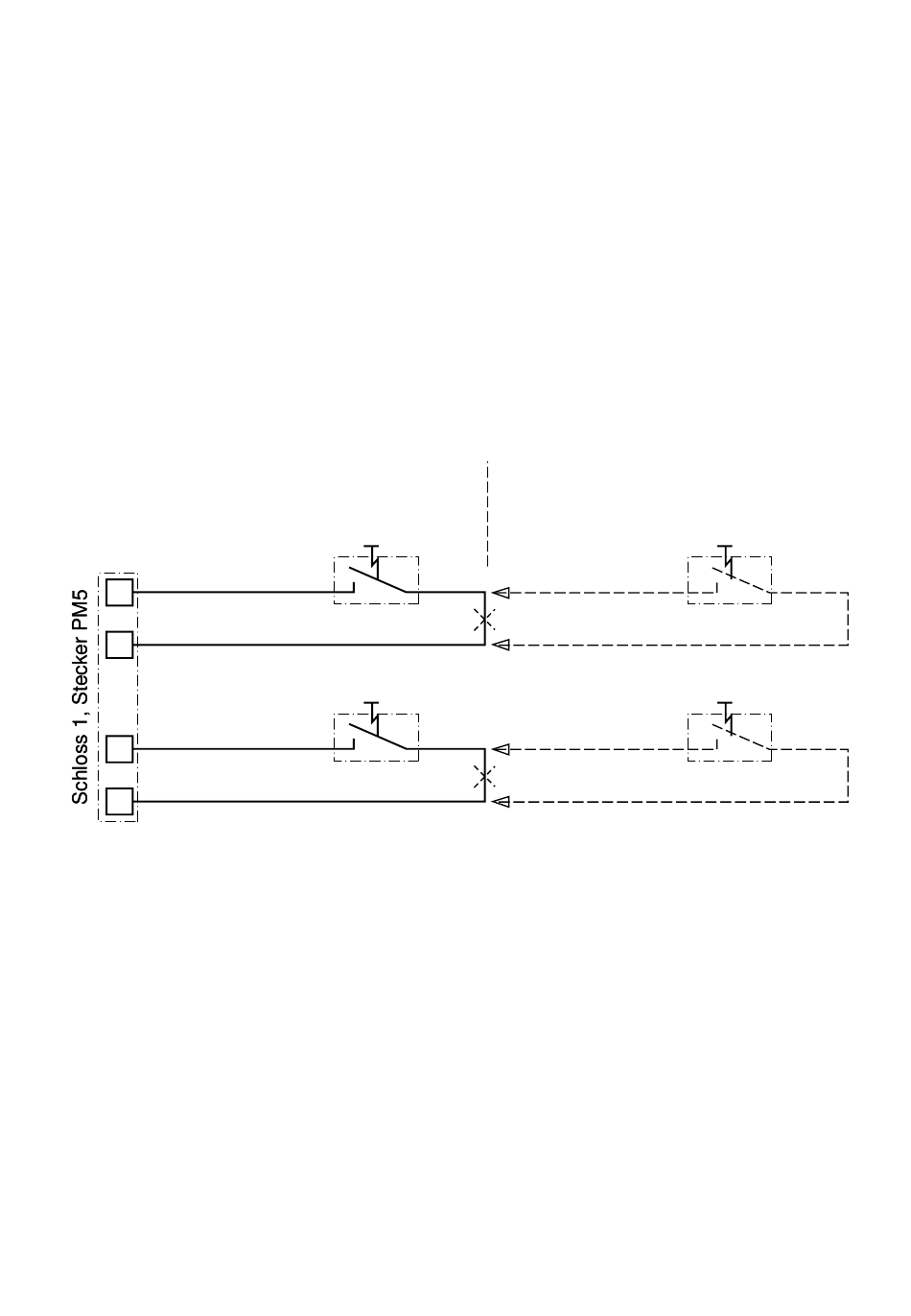

Standard Standard
Türriegelkontakt A Türriegelkontakt A
Türriegelkontakt B Türriegelkontakt B
Optional Optional
Türstellungskontakt A Türstellungskontakt A
Türstellungskontakt B Türstellungskontakt B
