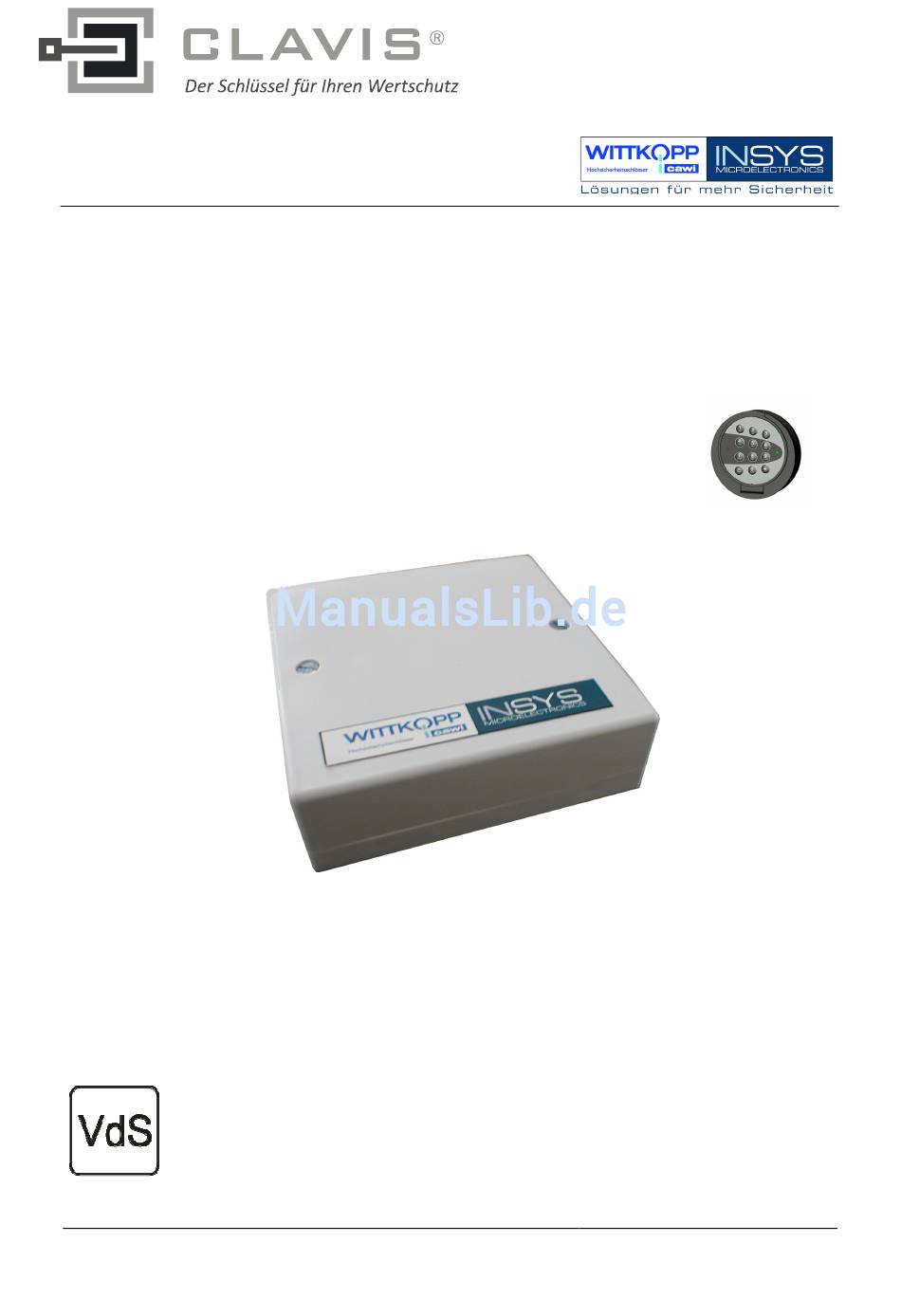

CombiXT
Montageanleitung
Sperrelement für CombiStar pro
EN 1300
M 105 363
G 105 127
Klasse 2/B
Version 1.01
CombiXT
Montageanleitung
Kundendienst
CLAVIS Deutschland GmbH
Schillerstraße 47-51
34117 Kassel
Telefon: +49 (0)561 988 499-0
Fax:
+49 (0)561 988 499-99
E-Mail:
info@tresore.eu
Internet: www.tresore.eu
www.tresorschloss.de
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Clavis CombiXT
Inhaltszusammenfassung für Clavis CombiXT
- Seite 1 CombiXT Montageanleitung CombiXT Montageanleitung Sperrelement für CombiStar pro Kundendienst CLAVIS Deutschland GmbH Schillerstraße 47-51 34117 Kassel Telefon: +49 (0)561 988 499-0 Fax: +49 (0)561 988 499-99 EN 1300 M 105 363 E-Mail: info@tresore.eu G 105 127 Internet: www.tresore.eu Klasse 2/B www.tresorschloss.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. INSTALLATIONSÜBERSICHT......................3 2. MONTAGE DES SPERRELEMENTES COMBIXT................4 3. ANSCHLUSS COMBIXT AN DAS SCHLOSS COMBILOCK PRO ........... 4 4. ANSCHLUSS AN DIE EINBRUCHMELDEANLAGE ................. 5 5. AKTIVIERUNG DES SPERRELEMENTS AN DER BEDIENEINHEIT COMBICONTROL ....9 6. FUNKTIONSTEST DER SPERREINRICHTUNG ................10 7. -
Seite 3: Installationsübersicht
CombiControl CombiLock CombiXT Installationsschritte Montage des CombiXT-Gehäuses (siehe Punkt 2.) Anschluss von CombiXT an das Schloss CombiLock pro (siehe Punkt 3.) Anschluss von CombiXT an die Einbruchmeldeanlage (siehe Punkt 4.) Aktivieren des Sperrelementes an der Bedieneinheit CombiControl (siehe Punkt 5.) Funktionstest der Sperreinrichtung (siehe Punkt 6.) -
Seite 4: Montage Des Sperrelementes Combixt
CombiXT wird im gesicherten Bereich mittels der beiden im Lieferumfang enthaltenen Schrauben M3x10 befestigt. 3. Anschluss CombiXT an das Schloss CombiLock pro Das Sperrelement CombiXT wird über die Buchse BU1 mittels des Adapterkabels (im Lieferumfang enthalten) an die 6 polige Buchse am Schloss angeschlossen. Version 1.01... -
Seite 5: Anschluss An Die Einbruchmeldeanlage
CombiXT Montageanleitung 4. Anschluss an die Einbruchmeldeanlage Anschlussverteiler Deckelkontakt Verteiler 1 Verteiler 2 REL2 Klemme Beschreibung SABO1 (Sabotagelinie) SABO2 12VDC Zustandsrelais : NO (Schloss offen) Zustandsrelais : NC (Schloss zu ) Zustandsrelais : C Alarmrelais : NO (Stiller Alarm) Alarmrelais : NC... -
Seite 6: Zustandskontakt
CombiXT Montageanleitung Freigabekontakt Wird der Freigabekontakt geschlossen, so wird das Schloss freigegeben. Im anderen Fall wird das Schloss gesperrt, d.h. das Schloss lässt sich nicht öffnen. Kontakt geschlossen: Schloss freigegeben (Klemme 19 und 20 gebrückt) Kontakt offen: Schloss gesperrt (Öffnen gesperrt) - Seite 7 CombiXT Montageanleitung Sabotagelinie Über einen Deckelkontakt ist eine Sabotagelinie realisiert. Es besteht die Möglichkeit noch zusätzliche Elemente in die Sabotagelinie mit aufzunehmen. Falls keine weiteren Sabotageelemente angeschlossen werden, ist der Jumper J3 neben dem Deckelkontakt gesteckt. Ein Widerstand zur Überwachung der Sabotagelinie kann anstelle des Jumpers eingelötet werden.
-
Seite 8: Versorgungsspannung
CombiXT Montageanleitung Versorgungsspannung Der Anschluss der Versorgungsspannung erfolgt an den Schraubklemmen 3 und 4. Klemme 4 : 12VDC Klemme 3 : GND Achtung: Stabilisierte Gleichspannung mit 12V verwenden ! Richtige Polung beachten ! Version 1.01... -
Seite 9: Aktivierung Des Sperrelements An Der Bedieneinheit Combicontrol
Spannungsversorgung über die EMA anschalten Schloss öffnen Eingabe der Benutzernummer 123456 Eingabe des Codes Schloss öffnet, Tastatur muss gedreht werden Aktivieren des Sperrelements CombiXT Eingabe der Programmnummer 123456 * Eingabe des Mastercodes Aktivierung CombiXT Einstellung Zeit Alarmverzögerung (01-99 Min.) Freigabezeit wird automatisch auf 5 Min. gesetzt. -
Seite 10: Funktionstest Der Sperreinrichtung
CombiXT Montageanleitung 6. Funktionstest der Sperreinrichtung Schloss schließen Schloss über EMA sperren Codeeingabe, Öffnungsversuch Sperrsignal Schloss über EMA freigeben Codeeingabe und Auslösung des stillen Alarms 0 123457 1 Schloss offen, Überprüfung des Zustandsrelais Schloss schließen, Bedieneinheit in Ruhestellung Version 1.01... -
Seite 11: Technische Daten
CombiXT Montageanleitung 7. Technische Daten Sperrelement CombiXT Spannungsversorgung: 12VDC Stromaufnahme: Bereitschaftszustand : ca. 20mA Je Relais ca. 35mA Maße: 100 x 60 x 25 mm (L x B x H) Umwelt: 0-50°C, 75% r.F Umweltklasse II nach VdS Schutzart: IP 30... -
Seite 12: Revision History
CombiXT Montageanleitung Revision History Version Stand Änderung Name 1.00 04.07.05 Erstausgabe 1.01 09.12.09 Update Aktivierung CombiXT Irrtum vorbehalten! Kundendienst CLAVIS Deutschland GmbH Schillerstraße 47-51 34117 Kassel Telefon: +49 (0)561 988 499-0 Fax: +49 (0)561 988 499-99 E-Mail: info@tresore.eu Internet: www.tresore.eu www.tresorschloss.de...
