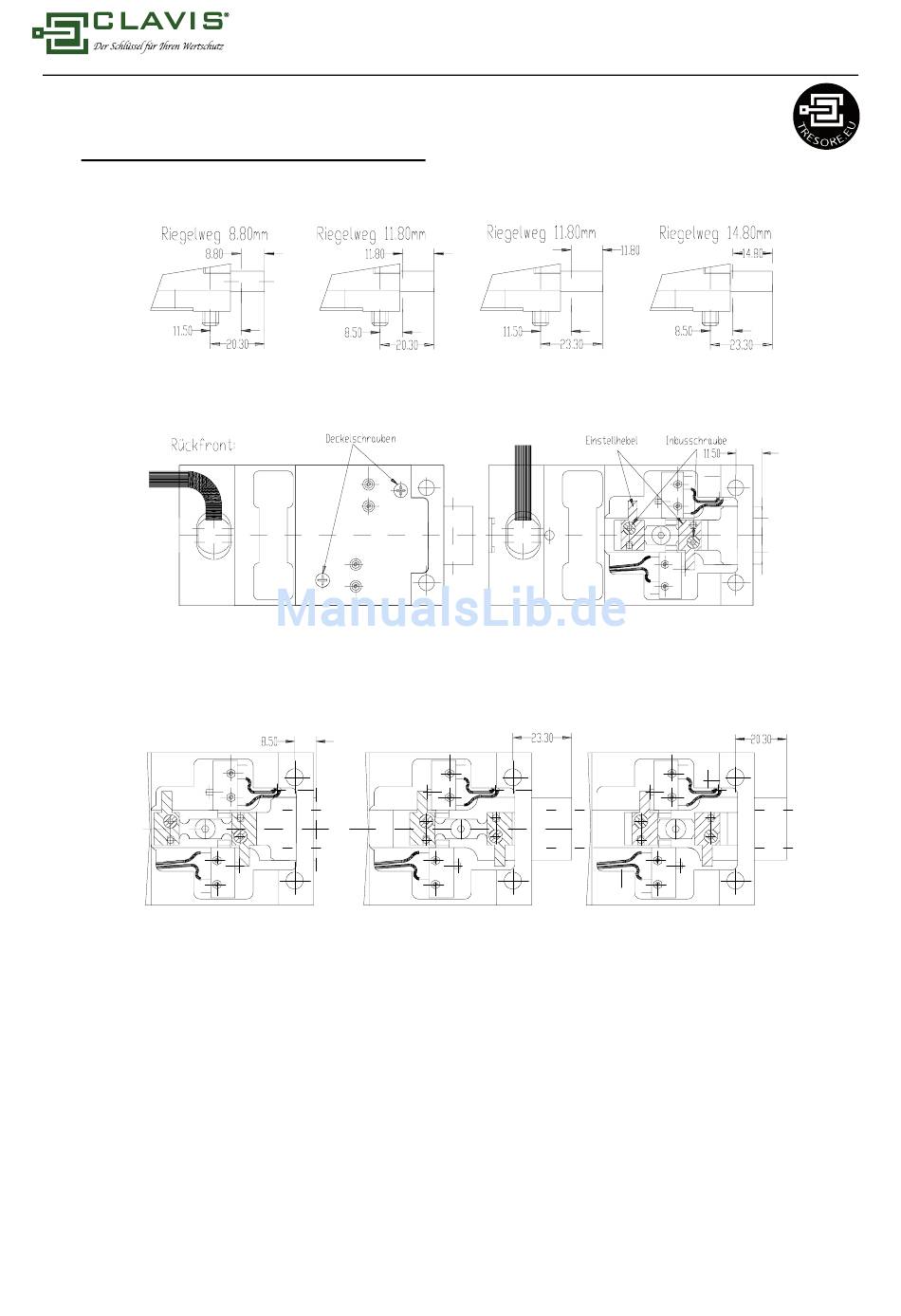

Einstellung des Riegelwegs der Betätigung
Der Riegelweg des Motorschlosses ist in 3 Stufen einstellbar (8.80 mm, 11.80 mm [zwei
Einstellmöglichkeiten] und 14.80 mm ).
Werksseitige Einstellung: 8.80 mm.
- Dazu muss der untere Schlossdeckel abgenommen werden und die Inbusschraube des jeweiligen
Einstellhebel gelöst werden.
- Nach Entfernung der Inbusschrauben kann der jeweilige Einstellhebel abgenommen werden und der
gewünschte Weg durch eine 180° Drehung um die Längsachse eingestellt werden (Verstellweg je
Hebel 3 mm). Dabei ist darauf zu achten, dass der Riegel sich in geeigneter Stellung befindet, damit
der Schalter den Einstellhebel nicht behindert.
