5
Instandhaltung

Hubmast

Hubmast

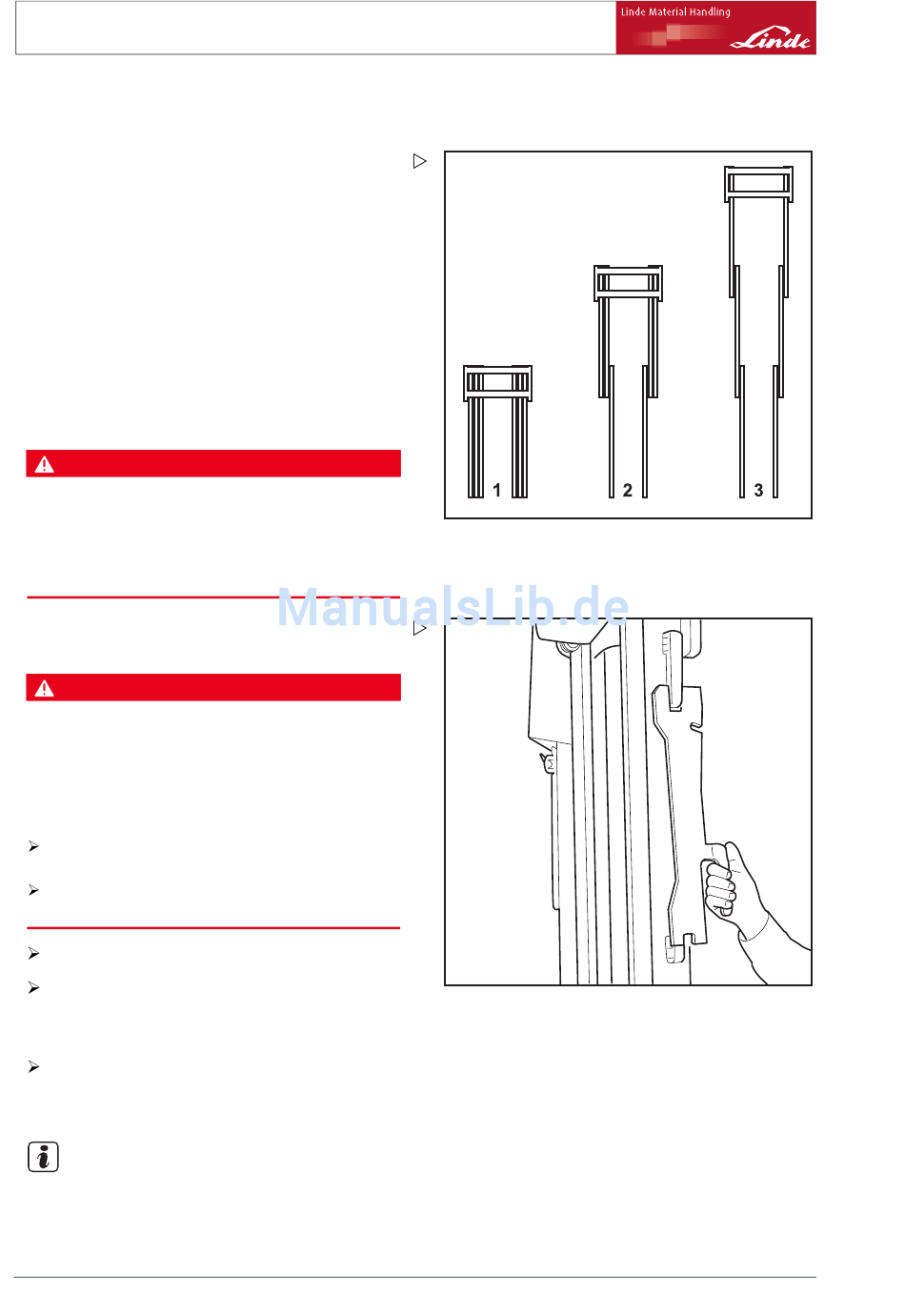

Hubmastbedienung

Die beiden primären Hubzylinder heben den
Hubschlitten zur Freihubhöhe an.
In der ersten Phase des Teleskophubs heben
dann die sekundären Hubzylinder die mittle-
ren und äußeren Mastteile gemeinsam an.
In der zweiten Phase des Teleskophubs he-
ben die sekundären Hubzylinder den äußeren
Mastteil an.
Mast- und Hubschlittenausbau
GEFAHR
Für den Ausbau des Masts oder Hubschlittens sind
Fachkenntnisse und Spezialwerkzeuge erforder-
lich.
Mast oder Hubschlitten dürfen nur vom Fachperso-
nal Ihres Vertragshändlers ausgebaut werden.
Sicherung des angehobenen Hubschlit-
tens
GEFAHR
Niemals das leere Batteriegehäuse betreten, ohne
zunächst die gesamte Stromzufuhr abzuschalten
und den Hubschlitten zu sichern.
Der Hubschlitten kann nur bei angeschlossener
Batterie abgesenkt werden. Vor dem Betreten des
Batteriegehäuses immer:
sicherstellen, dass die Hubschlittenverriege-
lungsplatte ordnungsgemäß angebracht wurde.
sicherstellen, dass keine Hilfsbatterien ange-
schlossen sind.
Etwaige Lasten von den Gabeln nehmen.
Hubschlitten so weit anheben, dass die
Hubschlittenverriegelungsplatte ange-
bracht werden kann.
Hubschlittenverriegelungsplatte anbringen.
Dabei auf ordnungsgemäßen Sitz an bei-
den Haltezungen achten.
HINWEIS
Die Hubschlittenverriegelungsplatte wird hin-
ter der Seitentür verstaut.
132
116-560
Betriebsanleitung – 116 807 10 00 DE – 07/2007
