Bedieneranzeige

2
1
21
20

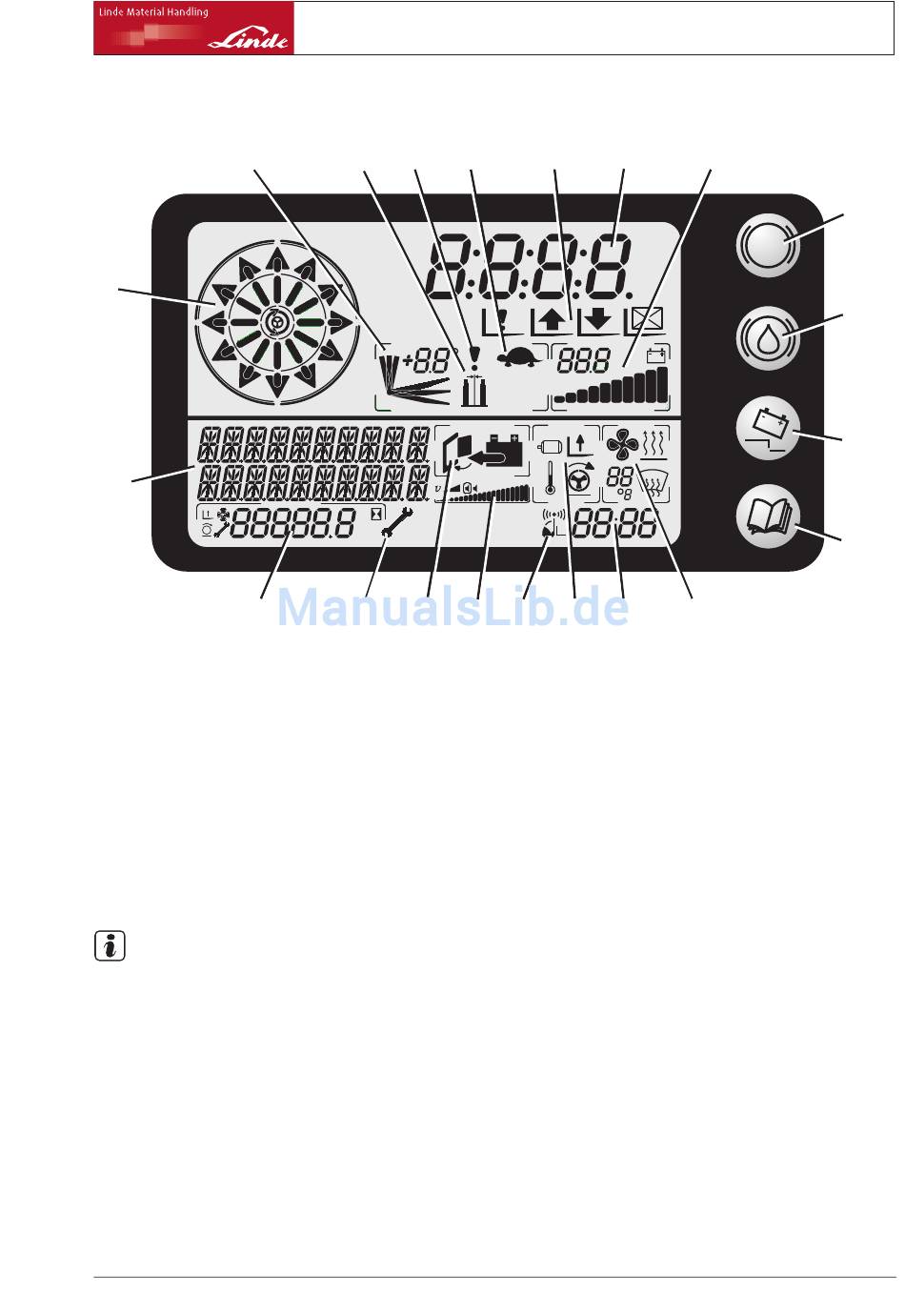

1 Lenkanzeige
2 Gabelneigungsanzeige
3 Seitenschub-Mittelpositionsanzeige
4 Sperr-Warnanzeige
5 Kriechganganzeige
6 Hubhöhen-Befehlsanzeigen
7 Hubhöhenanzeige
8 Batterieentladeanzeiger
9 Feststellbremsenanzeige
10 Bremsflüssigkeit-Warnanzeige
11 Batterieverriegelgungs-Warnanzeige
12 Wartungsanzeige
HINWEIS
Je nach Stapler-Typ und Spezifikation stehen
evt. nicht alle Anzeigefunktionen zur Verfü-
gung. Alle Fahrer sollten sich mit den ver-
fügbaren Anzeigefunktionen und Anzeigen
vertraut machen, bevor der Stapler in Betrieb
genommen wird.
