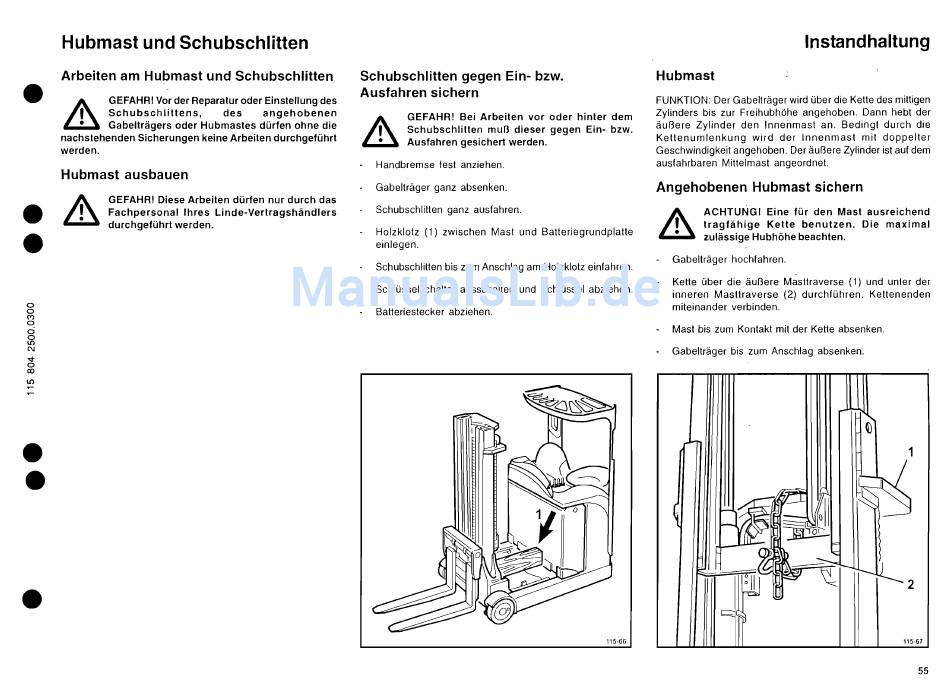

Hubmast und Schubschlitten
Arbeiten am Hubmast und Schubschlitten
&
GEFAHR! Vor der Reparatur oder Einstellung des
, Schubschlittens, des angehobenen
• Gabelträgers oder Hubmastes dürfen ohne die
nachstehenden Sicherungen keine Arbeiten durchgeführt
werden.
Hubmast ausbauen
&
GEFAHRI Diese Arbeiten dürfen nur durch das
!
Fachpersonal Ihres Linde-Vertragshändlers
durchgeführt werden.
Schubschlitten gegen Ein- bzw.
Ausfahren sichern
&
GEFAHR! Bei Arbeiten vor oder hinter dem
, Schubschlitten muß dieser gegen Ein- bzw.
• Ausfahren gesichert werden.
Handbremse fest anziehen.
Gabelträger ganz absenken.
Schubschlitten ganz ausfahren.
Holzklotz (1) zwischen Mast und Batteriegrundplatte
einlegen.
Schubschlitten bis zum Anschlag am Holzklotz einfahren.
Schlüsselschalter ausschalten und Schlüssel abziehen.
Batteriesteckel' abziehen.
115·66
Instandhaltung
Hubmast
FUNKTION: Der Gabelträger wird über die Kette des mittigen
Zylinders bis zur Freihubhöhe angehoben. Dann hebt der
äußere Zylinder den Innenmast an. Bedingt durch die
Kettenumlenkung wird der Innenmast mit doppelter
Geschwindigkeit angehoben. Der äußere Zylinder ist auf dem
ausfahrbaren Mittelmast angeordnet.
Angehobenen Hubmast sichern
& ACHTUNGI Eine für den Mast ausreichend
, tragfähige Kette benutzen. Die maximal
• zulässige Hubhöhe beachten.
Gabelträger hochfahren.
Kette über die äußere Masttraverse (1) und unter der
inneren Masttraverse (2) durchführen. Kettenenden
miteinander verbinden.
Mast bis zum Kontakt mit der Kette absenken.
Gabelträger bis zum Anschlag absenken.
115·67
55
