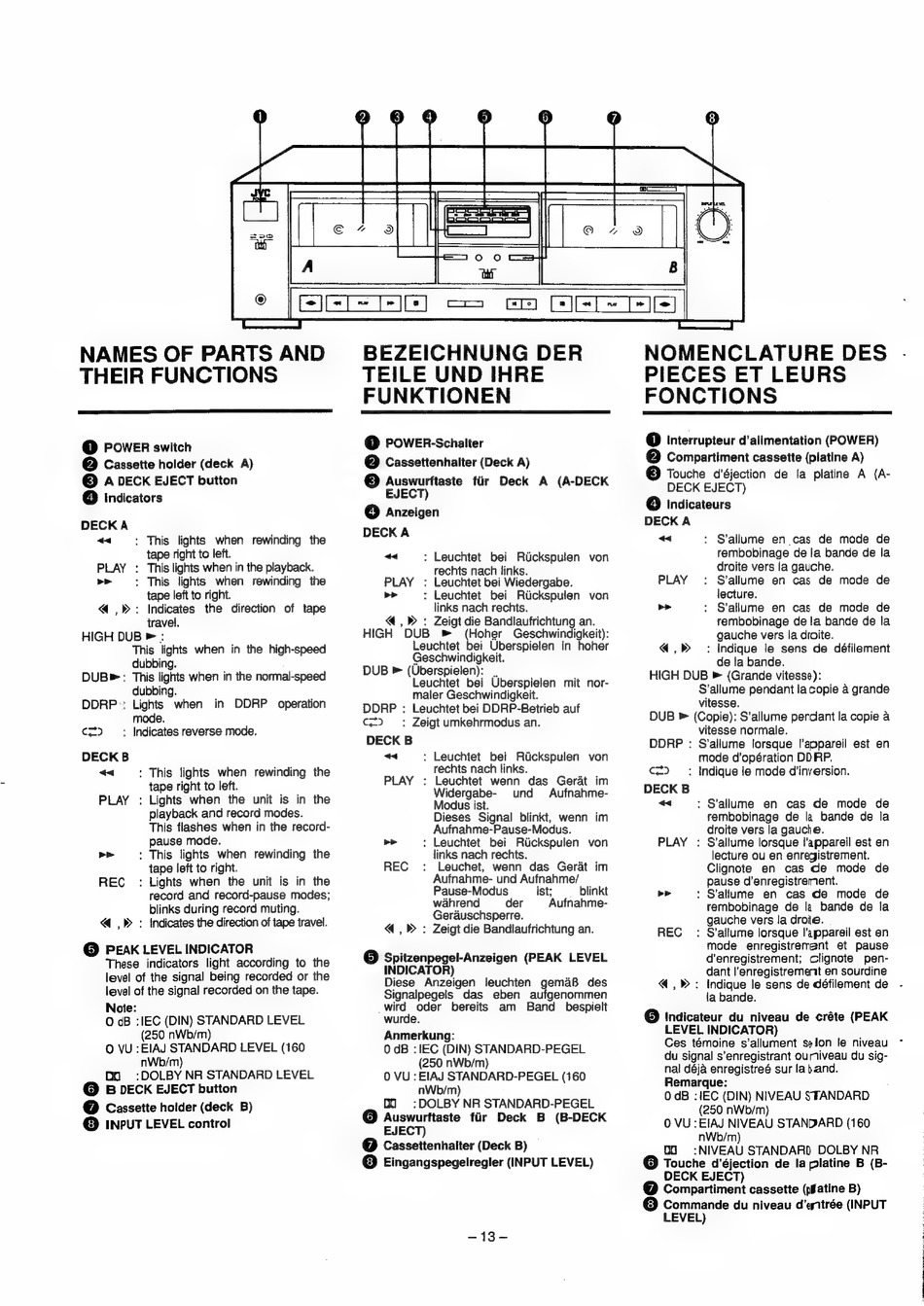

NAMES OF PARTS AND
THEIR FUNCTIONS
@ POWER switch
@ Cassette holder (deck A)
© A DECK EJECT button
@ Indicators
DECKA
~<
: This lights when
rewinding the
tape right to left.
PLAY
: This lights when in the playback.
>>
: This lights when
rewinding the
tape left to right.
<<,»
Indicates
the direction
of tape
travel.
HIGH DUB > :
This lights when in the high-speed
dubbing.
DUB»:
This lights when in the normal-speed
dubbing.
DDRP : Lights
when
in DDRP
operation
mode.
cx):
Indicates reverse mode.
DECKB
«
: This lights when
rewinding the
tape right to left.
PLAY
: Lights when
the unit is in the
playback and record modes.
This flashes when in the record-
pause mode.
>>
: This lights when
rewinding the
tape left to right.
REC
: Lights when
the unit is in the
record and record-pause modes;
blinks during record muting.
< ,» : Indicates the direction of tape travel.
@ PEAK LEVEL INDICATOR
These indicators light according to the
level of the signal being recorded or the
level of the signal recorded on the tape.
Note:
O dB : IEC (DIN) STANDARD LEVEL
(250 nWb/m)
O VU :EIAJ STANDARD LEVEL (160
nWb/m)
Od
:DOLBY NR STANDARD LEVEL
@ B DECK EJECT button
@ Cassette holder (deck B)
© INPUT LEVEL control
BEZEICHNUNG
DER
TEILE UND IHRE
FUNKTIONEN
@ POWER-Schalter
@ Cassettenhalter (Deck A)
© Auswurftaste fiir Deck A (A-DECK
EJECT)
6 Anzeigen
DECK A
"«
: Leuchtet
bei Rickspulen
von
rechts nach links.
PLAY
: Leuchtet bei Wiedergabe.
>>
: Leuchtet
bei
Riickspulen
von
links nach rechts.
4,»
: Zeigt die Bandlaufrichtung an.
HIGH
DUB
»
(Hoher
Geschwindigkeit):
Leuchtet
bei Uberspielen in hoher
Geschwindigkeit.
DUB » (Uberspielen):
.
Leuchtet bei Uberspielen
mit nor-
maler Geschwindigkeit.
DDRP : Leuchtet bei DDRP-Betrieb auf
c=):
Zeigt umkehrmodus an.
DECK B
«<
: Leuchtet
bei Rickspulen
von
rechts nach links.
PLAY
: Leuchtet wenn
das Gerat im
Widergabe-
und
Aufnahme-
Modus ist.
Dieses Signal blinkt, wenn
im
Aufnahme-Pause-Modus.
>>
: Leuchtet
bei Riuckspulen
von
links nach rechts.
REC
: Leuchet, wenn
das Gerat im
Aufnahme- und Aufnahme/
Pause-Modus
ist;
blinkt
wahrend
der
Aufnahme-
Gerauschsperre.
@,»
: Zeigt die Bandlaufrichtung an.
@ Spitzenpegel-Anzeigen (PEAK LEVEL
INDICATOR)
Diese
Anzeigen
leuchten
gemaB
des
Signalpegels
das
eben
aufgenommen
wird
oder
bereits
am
Band
bespielt
wurde.
Anmerkung:
0 dB :IEC (DIN) STANDARD-PEGEL
(250 nWb/m)
0 VU : EIAJ STANDARD-PEGEL (160
nWb/m)
Oo
:DOLBY NR STANDARD-PEGEL
@ Auswuritaste
fiir Deck
B (B-DECK
EJECT)
@ Cassettenhalter (Deck B)
© Eingangspegelregler (INPUT LEVEL)
=43=
