Seite 1: Inhaltsverzeichnis
Automatische Grundeinstellung ....6 Senderübernahme ........8 RECORDER Sprachwahl ........... 10 Bildschirmanzeigen ........ 11 Stromsparmodus ........12 T-V LINK HR-S8600EU T-V Link-Funktionen ......13 HINWEISE ZUM FARBSYSTEM Farbsystemeinstellung ......14 WIEDERGABE Einfache Wiedergabe ......15 Weitere Wiedergabefunktionen ..... 16 TimeScan ..........20 AUFNAHME Einfache Aufnahme .......
Seite 2: Zu Ihrer Sicherheit
ZU IHRER SICHERHEIT Sicherheitshinweise Das Typenschild und die Sicherheitshinweise befinden sich an der Rückseite des Geräts. ACHTUNG: GEFÄHRLICHE SPANNUNG IM GERÄTE-INNEREN. ACHTUNG: SCHÜTZEN SIE DIESES GERÄT VOR NÄSSE UND FEUCHTIGKEIT, UM KURZSCHLÜSSE UND BRANDGEFAHR ZU VERMEIDEN. VORSICHT Bei längerem Nichtgebrauch des Recorders sollte der Netzstecker abgezogen werden. Gefährliche Spannung im Geräteinneren! Wartungsarbeiten von Service-Fachleuten durchführen lassen.
Seite 3 Für Italien: "Es wird bestätigt, daß dieses Gerät der Firma JVC der ministeriellen Verordnung Nr. 548 vom 28. August 1995 entspricht (veröffentlicht in der Offiziellen Gazette der Republik Italien Nr. 301 am 28. Dezember 1995)." Mit der Taste STANDBY/ON wird nur die Betriebsspannung des Geräts ein- und ausgeschaltet. "...
Seite 4: So Ist Ihr Neuer Recorder Einsatzbereit
SO IST IHR NEUER RECORDER EINSATZBEREIT Bitte beachten Sie die folgenden Angaben zur Herstellung von Anschlüssen sorgfältig. IHR VIDEORECORDER IST ERST DANN Grundsätzliche VOLLSTÄNDIG EINSATZBEREIT, WENN ALLE ANSCHLÜSSE EINWANDFREI HERGESTELLT WURDEN. Anschlüsse ÜBERPRÜFEN SIE DEN KARTON- INHALT Stellen Sie sicher, daß alle in den "Technische Daten" S.
Seite 5: S-Video-Anschluß
S-VIDEO-Anschluß TV-Gerät-Rückseite Antennenbuchse S-VIDEO-Eingang S-Video-Kabel (nicht mitgeliefert) AUDIO-Eingang Antenne oder Kabel-TV Audiokabel (nicht mitgeliefert) Netzsteckdose S-VIDEO OUT ANT. IN Netzkabel SYNCHRO EDIT JLIP ANT. IN AV1 OUT S OUT AV1 IN/OUT COMP. Y/C AUDIO AV2 IN/DECODER PAUSE/R.A. EDIT RF OUT Recorder-Rückansicht AUDIO OUT RF OUT...
Seite 6: Anfangseinstellungen
ANFANGSEINSTELLUNGEN Wird der Recorder nach Anschluß des Netzkabels an einer Netzsteckdose das erste Mal mit Taste am Recorder oder Automatische auf der Fernbedieneinheit eingeschaltet, erscheint die On- Screen- und Displayfeld-Anzeige für die länderspezifische Einstellung. Es genügt, den erforderlichen Ländercode* Grundeinstellung einzugeben.
Seite 7 HINWEISE: WÄHLEN SIE DIE SPRACHE ● Zuerst erfolgt die automatische Senderprogrammierung, d.h. Drücken Sie OK. Die On-Screen- und/oder Displayfeld- die Programmplätze werden mit den empfangbaren Sprachwahlanzeige erscheint. Sendekanälen belegt. ● Die automatische Uhrzeiteinstellung erfolgt während der Wenn Sie sich auf die Displayfeldanzeigen beziehen: automatischen Senderprogrammierung, wenn ein Sender Wählen Sie mit Taste %ﬁ...
Seite 8: Senderübernahme
ANFANGSEINSTELLUNGEN (Forts.) Wenn der Anschluß zwischen Recorder und TV-Gerät über ein Senderüber- vollständig verdrahtetes 21-pol. SCART-Kabel hergestellt wird S. 4), kann die Sendereinstellung am Recorder durch automatische Übernahme der Sender vom TV-Gerät anstatt über die automatische Grundeinstellung ( S. 6) ausgeführt werden. nahme Nach beendeter Senderübernahne führt der Recorder die Uhrzeiteinstellung und die S...
Seite 9: Zu Ihrer Information
Der jeweilige Einstellstatus der automatischen Grundeinstellung/Senderübernahme vom TV-Gerät wird wie folgt am Displayfeld bestätigt: Wurden Senderprogrammierung und Wurde nur die Senderprogrammierung, Wurden weder Senderprogrammierung Uhrzeiteinstellung einwandfrei nicht die Uhrzeiteinstellung, einwandfrei noch Uhrzeiteinstellung einwandfrei ausgeführt, erscheint die korrekte ausgeführt, erscheint die Anzeige "1" ausgeführt, erscheint die Anzeige "–...
Seite 10: Sprachwahl
ANFANGSEINSTELLUNGEN (Forts.) Dieser Recorder liefert On-Screen-Anzeigen in 10 Sprachen. Obwohl die Sprache bei der automatischen Grundeinstellung Sprachwahl automatisch gewählt wird ( S. 9), ist eine individuelle Sprachwahl möglich. SCHALTEN SIE DEN RECORDER EIN Drücken Sie hierzu Das TV-Gerät einschalten und auf den VIDEO-Kanal (oder AV-Modus) wählen.
Seite 11: Bildschirmanzeigen
Entsprechend Ihrer Vorwahl für das Einstell-Menü (O.S.D: EIN oder AUS) werden auf dem TV-Bildschirm Statusanzeigen und Bildschirm- Meldungen eingeblendet. Die Anzeige erfolgt in der vorgewählten Sprache ( S. 9 oder 10). anzeigen SCHALTEN SIE DEN RECORDER EIN Drücken Sie hierzu Das TV-Gerät einschalten und auf den VIDEO-Kanal RUFEN SIE DAS HAUPT-MENÜ...
Seite 12: Stromsparmodus
ANFANGSEINSTELLUNGEN (Forts.) Im Stromsparmodus nimmt der ausgeschaltete Videorecorder weniger Leistung auf. Stromsparmodus SCHALTEN SIE DEN RECORDER EIN Drücken Sie hierzu Das TV-Gerät einschalten und auf den VIDEO-Kanal (oder AV-Modus) schalten. RUFEN SIE DAS HAUPTMENÜ AUF Drücken Sie hierzu MENU. WÄHLEN SIE DAS SONDERFUNK- TIONEN-MENÜ...
Seite 13: T-V Link-Funktionen
T-V LINK Direct Rec T-V Link- Diese Funktion ermöglicht es Ihnen, die Aufnahme des momentan betrachteten TV-Sendeprogramms unmittelbar zu starten, indem Sie entweder auf der Fernbedieneinheit bei Funktionen gedrückt gehaltener Taste RECORD die Taste PLAY betätigen oder am Recorder die Taste RECORD betätigen. Um diese Funktion zu verwenden, gehen Sie wie folgt vor.
Seite 14: Hinweise Zum Farbsystem
HINWEISE ZUM FARBSYSTEM Dieser Recorder ist für die Wiedergabe von im PAL-, NTSC- oder MESECAM-Standard bespielten Cassetten ausgelegt. Aufnahmen Farbsystem- können nach dem PAL- oder SECAM*-Standard hergestellt werden. Zur Farbsystemeinstellung gehen Sie bitte wie folgt vor. * SECAM-Signale werden auf diesem Recorder nach dem MESECAM- einstellung Standard aufgezeichnet.
Seite 15: Einfache Wiedergabe
WIEDERGABE Dies ist die einfachste Funktion Ihres Videorecorders. Die Bandsignale der eingelegten Cassette werden vom Videorecorder Einfache zum TV-Gerät übertragen und können dann wie ein empfangenes TV-Sendeprogramm gesehen und gehört werden. Wiedergabe LEGEN SIE EINE CASSETTE EIN Beim Einlegen muß das Cassettenfenster nach oben, das Rückenetikett nach außen und die Cassetten- bandschutzklappe zum Recorder weisen.
Seite 16: Standbild/Einzelbild-Fortschaltung
WIEDERGABE (Forts.) Standbild/Einzelbild-Fort- Weitere Wieder- schaltung SCHALTEN SIE AUF STANDBILD gabefunktionen (WIEDERGABEPAUSE) Drücken Sie die Taste PAUSE. ● Bei Standbildwiedergabe wird das Audiosignal der vorhergehenden (circa) 3 Bandsekunden wiederholt abgespielt (Vorbedingung hierfür ist, daß vor der Umschaltung auf Standbild für mindestens 6 Sekunden auf normale Wiedergabe geschaltet war).
Seite 17 Hochgeschwindigkeits- Index-Suchlauf (Turbo-) Suchlauf Bei jedem Aufnahmestart setzt der £ 2 Recorder eine Band-Index-Marke. Die zu diesen Index-Marken SCHALTEN SIE AUF DEN TURBO- zugehörigen Bandpositionen sind mit dem Index-Suchlauf direkt SUCHLAUF anwählbar (jeweils bis zu 9 Index- Marken je Bandrichtung). Drücken Sie bei Wiedergabe oder Standbild die Taste FF bzw.
Seite 18: Digital Tbc/Nr
WIEDERGABE (Forts.) Digital 3R Das Digital 3R-Bildsystem bearbeitet das Luminanzsignal mit einer Konturenkorrektur, so daß Details deutlicher abgebildet werden. RUFEN SIE DAS HAUPTMENÜ AUF DIGITAL TIMER TBC/NR STANDBY/ON Drücken Sie hierzu die Taste MENU. TV PROG S-VIDEO VIDEO (MONO) L – AUDIO – R INSERT A.DUB PAUSE...
Seite 19 Wiedergabe-Wiederholung Instant ReView- Programmanwahl Ihr Recorder kann den gesamten Bandinhalt bis zu 50 Mal automatisch wiederholt abspielen. Mit nur einen Tastendruck schaltet der Recorder ein, spult zurück und startet die Wiedergabe ab dem Anfang des letzten Aufnahmeprogrammes des Bandes. Enthält das Band mehrere Aufnahmeprogramme, ist die Anwahl eines bestimmten Programmes ebenso problemlos.
Seite 20: Timescan
WIEDERGABE (Forts.) Die TimeScan-Funktion Ihres Recorders bietet Ihnen variablen Bildsuchlauf in beiden Bandlaufrichtungen bei hervorragend TimeScan klarer Bildqualität und dazu gleichzeitig die TimeScan- Tonwiedergabe in Normalgeschwindigkeit. Diese TimeScan- Tonwiedergabe erfolgt abhängig vom jeweiligen TimeScan- Modus ( S. 21). HINWEISE: ● Für “TIME SCAN AUDIO” muß die Einstellung “EIN” vorliegen.
Seite 21 TimeScan Rückwärts Vorwärts Variabler-Bild- suchlaufmodus Wieder- Zeitlupe Zeitlupe Wieder- Suchlauf Standbild* Suchlauf gabe (Time Jog**) (Time Jog**) gabe -7x -5x -3x -1/2x -1/3x 1/3x 1/2x 1,5x 2x 3x 5x 7x 9x SP-Geschwindigkeit -1/2x 1/2x 1,5x 2x LP-Geschwindigkeit Nein Audiosignalabgabe ** Mit der Taste oder der Fernbedienung kann nicht auf Standbild geschaltet werden.
Seite 22: Aufnahme
AUFNAHME Die vom Recorder-Tuner empfangenen Sendesignale können auf Band aufgezeichnet werden. Zur Durchführung einer Einfache Aufnahme gehen Sie wie folgt vor: LEGEN SIE EINE CASSETTE EIN Aufnahme Stellen Sie sicher, daß die Aufnahmezunge vorhanden ist. ● Der Recorder wird automatisch eingeschaltet und die Zähleranzeige "0:00:00"...
Seite 23: Weitere Aufnahmefunktionen
Aufnahme, während gleich- Weitere zeitig ein anderes Fernseh- programm angesehen wird Aufnahme- Bei Recorder-AV-Anschluß am TV-Gerät: Drücken Sie die Taste TV/VCR. Die Recorder-Anzeige "VCR" erlischt, das aufzunehmende Fernsehprogramm wird nicht mehr funktionen gezeigt. STELLEN SIE DEN SENDER EIN Nach dem Aufnahmestart genügt es nun, den Sender mit den Senderwahltasten des TV-Geräts aufzurufen.
Seite 24: Retake-Aufnahme
AUFNAHME (Forts.) S-VHS (Super VHS) und VHS Ihr Videorecorder kann Aufnahmen in S-VHS- oder VHS- Qualität herstellen. – –:– – S-VHS-Aufnahmen: AUDIO Führen Sie die unten beschriebenen Schritte 1 bis 4 zur S-VHS- Einstellung “AUTO” durch. Legen Sie dann eine S-VHS-Videocassette ein; die Displayfeld- Anzeige “S-VHS”...
Seite 25: Hi-Fi Audio-Aufnahmepegelaussteuerung
Hi-Fi Audio-Aufnahmepegel- Empfang von Stereo- und aussteuerung zweisprachigen Sendungen Die manuelle Aussteuerung des Hi-Fi-Audio-Aufnahmepegels ist Zum Empfang von Stereo- und zweisprachigen Sendungen verfügt möglich. dieser Recorder über einen Sound-Multiplex-Decoder (A2) und einen Digital-Stereo-Decoder (NICAM). RUFEN SIE DAS HAUPTMENÜ AUF Bei jeder Kanalumschaltung wird die Sendungsart auf dem TV- Drücken Sie hierzu MENU.
Seite 26: Vorbereitende Schritte
AUFNAHME (Forts.) Das B.E.S.T.-System (Biconditional Equalized Signal Tracking) führt bei Wiedergabe und Aufnahme eine Bandeinmessung und B.E.S.T.- -kalibrierung durch, um die vorliegenden Bandsorten-Eigenschaften optimal zu nutzen und die bestmögliche Bildqualität zu erzielen. Ab Werk ist das B.E.S.T.-System für Aufnahme und Wiedergabe aktiviert. Bildbearbeitung Vorbereitende Schritte SCHALTEN SIE DEN RECORDER EIN...
Seite 27 Aufnahme Wiedergabe Der Recorder führt die Bandeinmessung nach dem Wiederga- STARTEN SIE DIE AUFNAHME bestart durch. Betätigen Sie bei gedrückt gehaltener Taste RECORD STARTEN SIE DIE WIEDERGABE die Taste PLAY an der Fernbedienung oder drücken sie nur die Taste RECORD am Recorder. Drücken Sie hierzu die Taste PLAY.
Seite 28: Timer-Gesteuerte Aufnahme
TIMER-GESTEUERTE AUFNAHME Die S -Timer-Programmierung ist besonders einfach, weil jedem Sendeprogramm eine Kennummer zugewiesen ist, -Timer- die Ihr Recorder automatisch identifizieren kann. RUFEN SIE DAS SHOWVIEW- Programmierung MENÜ AUF Drücken Sie hierzu PROG. SHOWVIEW Vor der S -Timer-Programmierung ● Sicherstellen, daß die eingebaute Recorder-Uhr einwandfrei gestellt ist.
Seite 29 STELLEN SIE DIE AUFNAHME- GESCHWINDIGKEIT EIN Verwenden Sie hierzu die Taste SP/LP ( GEBEN SIE DEN EIN/AUS-STATUS – –:– – FÜR VPS/PDC EIN Verwenden Sie hierzu die Taste VPS/PDC. VPS/PDC ist aktiviert, wenn die On-Screen-Anzeige "VPS/PDC EIN" oder die Displayfeldanzeige "VPS/PDC" erscheint.
Seite 30: Express-Timer-Programmierung
TIMER-GESTEUERTE AUFNAHME (Forts.) Falls die S -Nummer einer gewünschten Sendung nicht verfügbar ist, kann der Timer wie folgt programmiert werden. Express-Timer- RUFEN SIE DAS SHOWVIEW- MENÜ AUF Programmierung Drücken Sie hierzu PROG. Vor der Express-Timer-Programmierung RUFEN SIE DIE TIMER-PROGRAM- ● Sicherstellen, daß die eingebaute Recorder-Uhr MIERTAFEL AUF einwandfrei gestellt ist.
Seite 31 GEBEN SIE DEN PROGRAMM- Hinweise für Satelliten-Tuner-Empfang PLATZ EIN Zur Durchführung einer Express-Timer-Aufnahme eines Satelliten Sendeprogrammes: Verwenden Sie hierzu die 1 "AV2 ANSCHLUSS" auf "AV2" stellen ( S. 44). – P1 – Taste TV PROG +/–. 2 Die Schritte 1 bis 10 durchführen. Bei Schritt 6 als START STOP Programmplatz "L-2"...
Seite 32: Überprüfung, Löschung Und Korrektur Von Timer-Daten
TIMER-GESTEUERTE AUFNAHME (Forts.) RUFEN SIE DIE TIMER-PRÜFTAFEL Drücken Sie zum Aufruf – P1 – weiterer Informationen die START STOP Taste . Die Daten 8:00 10:00 werden bei jedem Antippen der Taste VPS/PDC AUS nacheinander aufgerufen. – –:– – DATUM TV PROG 24.12 ] : WEITER VPS/PDC...
Seite 33: Automatische Timer-Sp/Lp- Umschaltung
Automatische Timer-SP/LP- Umschaltung Wenn bei der Timer-Aufnahme in der SP-Bandgeschwindigkeit die verbleibende Bandlänge nicht ausreicht, schaltet der Recorder automatisch für den Rest der Aufnahme auf die LP- Bandgeschwindigkeit um. Beispiel: Die Bandlänge beträgt 180 Minuten, die Sendung dauert 210 – –:– – Minuten.
Seite 34 TIMER-GESTEUERTE AUFNAHME (Forts.) Automatische Timer- Schaltung Wenn der Auto Timer auf EIN geschaltet ist, ist die Timerbereit- schaft bei ausgeschaltetem Recorder automatisch aktiviert und bei eingeschaltetem Recorder automatisch deaktiviert. RUFEN SIE DAS HAUPTMENÜ AUF Drücken Sie hierzu die Taste MENU. –...
Seite 35: Automatische Satellitenprogramm-Aufnahme
Diese Funktion ermöglicht es Ihnen, ein Satellitensendeprogramm, das auf dem Timer eines externen Satelliten-Tuners vorgemerkt Automatische wurde, automatisch aufzuzeichnen. Schließen Sie den Satelliten- Tuner an Buchse AV2 IN/DECODER des Recorders an ( S. 51, 52) und programmieren Sie den Timer des Satelliten-Tuners. Der Satelliten- Recorder löst die Aufnahme aus, sobald vom Satelliten-Tuner ein Signal an Buchse AV2 IN/DECODER geliefert wird.
Seite 36: Sonderfunktionen
SONDERFUNKTIONEN Umschaltung des A/B- Fernbedien- Fernbediencodes Die Fernbedienung ist zur selektiven Steuerung von zwei JVC einheit Videorecordern geeignet, wobei der eine Recorder auf Fernbediencode A, der andere auf Fernbediencode B reagiert. Ab Werk sind die Fernbedienung und der Recorder auf den Fernbediencode A eingestellt.
Seite 37: Tv-"Multi Brand"- Fernbedienung
● Bei TV-Geräten einiger Hersteller muß nach den numerischen Tasten (NUMBER) die Taste OK gedrückt werden. WICHTIG Obwohl die mitgelieferte Fernbedienung mit TV-Geräten der Firma JVC und anderer Hersteller kompatibel ist, kann die Fernbedieneignung für Ihr TV-Gerät ggf. entfallen oder nur eingeschränkt verfügbar sein. HERSTELLER CODE...
Seite 38: Satelliten-Tuner-"Multi Brand"-Fernbedienung
Tasten (NUMBER) ggf. nicht verwendbar. WICHTIG Obwohl die mitgelieferte Fernbedienung mit Satelliten-Tunern HERSTELLER CODE der Firma JVC und anderer Hersteller kompatibel ist, kann die 72, 73 Fernbedieneignung für Ihren Satelliten-Tuner ggf. entfallen oder AMSTRAD 60, 61, 62, 63 nur eingeschränkt verfügbar sein.
Seite 39: Schnittbetrieb
SCHNITTBETRIEB Bildeinstellung Schnittvor- Diese Funktion ermöglicht es Ihnen, die Wiedergabe- Bildqualität wunschgemäß zu justieren. *Ab Werk ist diese Funktion auf "AUTO" eingestellt. bereitung RUFEN SIE DAS HAUPTMENÜ Das TV-Gerät einschalten und auf den VIDEO-Kanal Drücken Sie hierzu MENU. (oder AV-Modus) schalten. WÄHLEN SIE DAS SONDERFUNKTIONEN-MENÜ...
Seite 40: Schnittwiedergabe Mit Einem Camcorder
● Bei Anschluß eines Mono-Camcorders dessen AUDIO-Ausgang mit der Buchse AUDIO L dieses Recorders verbinden. ● Bei Verwendung eines mit dem Master Edit-Schnitt- steuersystem ausgestatteten JVC Camcorders kann der Recorder vom Camcorder aus fernbedient werden. – –:– – Siehe hierzu die Bedienungsanleitung des Camcorders.
Seite 41: Synchro-Schnittbetrieb
Die Synchro-Schnittfunktion dient dazu, den Start der Wiedergabe und Aufnahme zu synchronisieren, wenn der Synchro- Schnittbetrieb unter Verwendung eines Camcorders mit LANC- Buchse und dieses Videorecorders gestartet wird. Schnittbetrieb STELLEN SIE DIE ANSCHLÜSSE Verbinden Sie dieser Recorder mit dem Camcorder S.
Seite 42: Schnittaufnahme/-Wiedergabe Mit Einem Zweiten Videorecorder
SCHNITTBETRIEB (Forts.) Sie können diesen Recorder zum Schneiden als Wiedergabe- oder Aufnahmegerät verwenden. Schnittaufnahme/ STELLEN SIE DIE ANSCHLÜSSE HER -wiedergabe mit Verbinden Sie die 21-pol. SCART-Buchse des Wiedergabegeräts mit der 21-pol. SCART-Buchse des Aufnahmegeräts ( S. 43). einem zweiten A Wenn Sie diesen Recorder als Wiedergabegerät einsetzen: Die Buchse AV1 IN/OUT mit dem Aufnahmegerät Videorecorder...
Seite 43 Dieser Dieser TV-Gerät Aufnahmegerät Wiedergabegerät TV-Gerät Videorecorder Videorecorder SYNCHRO EDIT JLIP SYNCHRO EDIT JLIP ANT. IN ANT. IN AV1 OUT AV1 OUT S OUT AV1 IN/OUT AV1 IN/OUT S OUT COMP. Y/C AUDIO COMP. Y/C AUDIO AV2 IN/DECODER AV2 IN/DECODER PAUSE/R.A.
Seite 44: Av1-Anschluss-Einstellung
SCHNITTBETRIEB (Forts.) AV1-ANSCHLUSS-Einstellung Für "AV1 ANSCHLUSS" den Modus wie erforderlich für das Gerät, das an AV1 IN/OUT dieses Recorders angeschlossen ist, eingeben. MENU drücken, um das Hauptmenü aufzurufen. SONDERFUNKTIONEN Den Leuchtbalken (Cursor) mit Taste %ﬁ auf "SONDERFUNKTIONEN" versetzen und dann B.
Seite 45: Nachvertonung
Bei der Nachvertonung wird das Signal der Normal-Audiospur durch eine Neuaufnahme ersetzt. Nachvertonung Normal-Audiospur Bespieltes Band Video-/Hi-Fi-Spur DIGITAL TIMER TBC/NR STOP STANDBY/ON TV PROG S-VIDEO VIDEO (MONO) L – AUDIO – R INSERT A.DUB Nachvertontes Band SYNCHRO EDIT SP / LP REC LINK SHUTTLE STELLEN SIE DIE ANSCHLÜSSE HER...
Seite 46: Insert-Schnitt
SCHNITTBETRIEB (Forts.) Der Insert-Schnitt ermöglicht es Ihnen, neue Aufnahmen in ein bereits bespieltes Band einzufügen. Hierbei werden Bild- und Insert-Schnitt Hi-Fi-Audiosignal durch die Neuaufnahme ersetzt, die Audio- Randspur wird unverändert beibehalten. Soll auch die Audio- Randspur neu bespielt werden, müssen Sie gleichzeitig die Nachvertonungsfunktion einsetzen.
Seite 47 SCHALTEN SIE AUF INSERT- BEREITSCHAFT Drücken Sie hierzu die Taste INSERT. ● Dieser Recorder schaltet auf Insert-Schnitt-Pause. (Leuchtanzeige “ ”, “ ” und “ ” auf dem DIGITAL TIMER TBC/NR Displayfeld). STANDBY/ON ● Die TV-Bildwiedergabe wechselt vom TV PROG (MONO) S-VIDEO VIDEO L –...
Seite 48: Random Assemble-Schnitt
SCHNITTBETRIEB (Forts.) Beim Random Assemble-Schnitt wird dieser Videorecorder als Random As- Wiedergabegerät eingesetzt. Als Aufnahmegerät dient ein anderer JVC Videorecorder mit PAUSE-Fernsteuerbuchse. Sie können bis zu 8 Szenen beliebig vormerken, die in der abgespeicherten Reihenfolge automatisch nacheinander semble-Schnitt aufgezeichnet werden.
Seite 49 ● Beim Szenensuchlauf schaltet der Aufnahmerecorder Schnitt auch in Verbindung mit einem zweiten Videorecorder automatisch auf Aufnahmebereitschaft. eines anderen Herstellers (nicht JVC) möglich. Weitere Angaben ● Wenn alle Schnittszenen vollständig aufgenommen zur Hersteller- und Funktionskompatibilität erhalten Sie bei wurden, schaltet dieser Recorder auf Ihrem JVC Fachhändler.
Seite 50: J-Anschluss
● Wird dieser Recorder als Wiedergabegerät eingesetzt, können Standbilder im Capture-Modus auf einen PC übertragen werden. Weitere diesbezügliche Informationen erhalten Sie bei Ihrem JVC Fachhändler. JLIP-ID-Nummer Ihrem Recorder ist bereits ab Werk eine JLIP-Kennunmmer zugewiesen, damit dieser im Verbund mit anderen Geräten bei J-Anschluß...
Seite 51: Systemanschlüsse
SYSTEMANSCHLÜSSE HINWEISE: Anschluß an ● Für "AV2 ANSCHLUSS" "AV2" einstellen ( S. 44). ● Bei dieser Anschlußverbindung steht die automatische Satellitenprogramm-Aufnahmefunktion ( S. 35) zur Satelliten-Tuner Verfügung. ● Zum Empfang eines Satelliten-Programmes (über den Satelliten-Tuner) rufen Sie mit den numerischen (NUMBER) Tasten oder TV PROG die Displayfeldanzeige "L-2"...
Seite 52: Ideale Anschlüsse
SYSTEMANSCHLÜSSE (Forts.) Ideale Anschlüsse HINWEISE: ● Für "AV2 ANSCHLUSS" "AV2" einstellen ( S. 44). Das folgende Beispiel zeigt die empfohlenen ● Bei dieser Anschlußverbindung steht die automatische Anschlüsse, wenn sowohl ein Satelliten-Tuner als auch Satellitenprogramm-Aufnahmefunktion ( S. 35) zur ein Decoder vorhanden ist. Verfügung.
Seite 53: Grundlegende Anschlüsse
Grundlegende Anschlüsse HINWEISE: ● Um ein Satelliten-Programm mit Y/C-Signal aufzunehmen, Das folgende Beispiel zeigt die grundlegenden stellen Sie Sie “AV2 ANSCHLUSS” auf “AV2” und “AV1 Anschlüsse, wenn sowohl ein Satelliten-Tuner als auch ANSCHLUSS” auf “S-VIDEO”. Auf diese Weise läßt sich ein ein Decoder vorhanden ist.
Seite 54: Anschluß Und Gebrauch Eines Decoders
SYSTEMANSCHLÜSSE (Forts.) Die Buchse AV2 IN/DECODER kann als Eingang für einen externen Programm-Decoder eingesetzt werden. Nach Anschluß und Anschluß eines geeigneten Decoders können die zugehörigen verschlüsselten Programme entschlüsselt empfangen werden. Gebrauch eines WÄHLEN SIE DEN EINGANGS- MODUS Decoders Für "AV2 ANSCHLUSS" "DECODER" einstellen ( S.
Seite 55: Anschluß Und Gebrauch Einer Stereoanlage
Sie können die Audiosignale von diesem Videorecorder über die Lautsprecher Ihrer Stereoanlage wiedergeben. Auf dieser Anschluß und Seite finden Sie, was Sie zum Anschluß und zur Wiedergabe wissen müssen. Gebrauch einer Stereoanlage UKW-Tuner CD-Player Stereo-Verstärker AUX-Eingang oder Band-Monitor-Eingang Audiokabel (nicht mitgeliefert) Lautsprecher TV-Gerät Lautsprecher...
Seite 56: Ergänzende Einstellungen
ERGÄNZENDE EINSTELLUNGEN WICHTIG Sender- Die folgenden Schritte werden nur erforderlich, — wenn bei der automatischen Grundeinstellung oder Senderübernahme ( S. 6 bzw. 8) keine einwandfreie programmierung Senderprogrammierung erfolgt. — wenn Sie den Recorder nach einem Umzug in einer neuen Empfangslage verwenden bzw. wenn in Ihrer Empfangslage ein neuer Sender Programme ausstrahlt.
Seite 57 FÜHREN SIE DIE AUTOMATISCHE SENDERPROGRAMMIERUNG DURCH Drücken Sie OK zweimal. AUTO SENDEREINSTELLUNG ● Die BITTE WARTEN Senderprogrammierung kann auch durch Senderübernahme – –:– – S. 8) durchgeführt [MENU] : ENDE werden. ● Die Anzeige "AUTO Anfang Ende SENDEREINSTEL- LUNG" erscheint während des Sendersuchlaufs zusammen mit dem Einstellstatusbalken (die Statusmarke "...
Seite 58: Manuelle Senderspeicherung
ERGÄNZENDE EINSTELLUNGEN (Forts.) GEBEN SIE DEN EMPFANGS- BEREICH EIN Mit %ﬁ können Sie zwischen CH (herkömmlich) und CC PR CH FEIN DECODER (Kabel) umschalten. Zur 12 CH01 – – – – +/– Abspeicherung drücken. – –:– – [ 5 ∞ ] : WÄHLEN ] : CURSOR += : OK [MENU] : ENDE...
Seite 59: Senderlöschung
Senderlöschung Bei Empfang eines verschlüs- selten Sendekanals Führen Sie zunächst die Schritte 1 und 2 von "Manuelle Senderspeicherung" auf Seite 58 zum Aufruf der WÄHLEN SIE DEN DECODER- Sendertabelle durch. MODUS AN WÄHLEN SIE DEN EINSTELL- Stellen Sie "AV2 ANSCHLUSS" auf "DECODER" ein S.
Seite 60: Sendereinstellung (A)
ERGÄNZENDE EINSTELLUNGEN (Forts.) Sendereinstellung (A) Sendereinstellung (B) Geben Sie bereits im Recorder registrierte Sendernamen ein. Geben Sie einen nicht im Recorder registrierten Sendernamen ein. Führen Sie zunächst die Schritte 1 und 2 von "Manuelle Führen Sie zunächst die Schritte 1 und 2 von "Manuelle Senderspeicherung"...
Seite 61: Programmanbieterübersicht
Programmanbieterübersicht ID-BEZEICHNUNG* SENDERNAME ID-BEZEICHNUNG* SENDERNAME 1000 TV1000 ORF2 ORF2 3SAT 3SAT ORF3 ORF3 ADLT ADULT OWL3 OWL3 ANT3 ANTENA3 PREM PREMIERE PRO7 PRO7 ARTE ARTE RAI1 RAI1 BBC GROUP RAI2 RAI2 BBC1 BBC1 RAI3 RAI3 BBC2 BBC2 RET4 RETE4 BAYERN3 TELE21 CANAL PLUS RTBF...
Seite 62: Feinabstimmung Für Bereits Gespeicherte Sender
ERGÄNZENDE EINSTELLUNGEN (Forts.) Feinabstimmung für bereits gespeicherte Sender Führen Sie zunächst die Schritte 1 und 2 von "Manuelle Senderspeicherung" auf Seite 58 zum Aufruf der Sendertabelle durch. RUFEN SIE DEN SENDEKANAL ZUR FEINABSTIMMUNG AUF – –:– – Drücken Sie %ﬁ , bis die Anzeige des zur Feinabstimmung vorgesehenen Sendekanals zu blinken beginnt.
Seite 63: Videokanal-Einstellung
Taste %ﬁ zur Einstellung auf "2". Wenn Sie ein Abbildung der beiden Testsignalbalken erzielt wird, anderes Land (Landes-Telefonvorwahlnummer) wenden Sie sich bitte an Ihren JVC Service. angewählt haben, stellen Sie "1" ein. Drücken Sie dann VERLASSEN SIE DEN VIDEO-...
Seite 64: Uhrzeiteinstellung
ERGÄNZENDE EINSTELLUNGEN (Forts.) WICHTIG Uhrzeiteinstellung Bei der automatischen Grundeinstellung ( S. 6), Senderübernahme ( S. 8) oder automatischen Senderprogrammierung ( S. 56) wird die Recorder-Uhr automatisch gestellt. Die folgenden Schritte werden nur Das TV-Gerät einschalten und auf den VIDEO-Kanal dann erforderlich, wenn (AV-Modus) schalten.
Seite 65 WÄHLEN SIE DEN JUST CLOCK- EINSTELLSTATUS Die Einstellung ab Werk ist "AUS". Geben Sie den Einstellstatus wie gewünscht mit %ﬁ ein und drücken Sie dann OK oder ● Siehe "Just Clock-Zeitkorrektur" auf Seite 64. ● Bei Einstellstatus "AUS" weiter bei Schritt 7, da Ihr Recorder keine automatischen Uhrzeitkorrekturdaten empfängt.
Seite 66: Show View -Einstellung
ERGÄNZENDE EINSTELLUNGEN (Forts.) -Einstellung WICHTIG Im Normalfall führt der Recorder die Leitzahlzuweisung bei der automatischen Grundeinstellung ( S. 6), Senderübernahme S. 8) oder automatischen Senderprogrammierung ( S. 56) automatisch durch. Eine Einstellung der Leitzahlen müssen Sie nur inden folgenden Fällen durchführen: ●...
Seite 67: Störungssuche
STÖRUNGSSUCHE Bei einer Betriebsstörung sollten Sie sich zunächst auf diese Tabelle beziehen und versuchen, geeignete Gegenmaßnahmen durchzuführen. Kleinere Probleme lassen sich oft leicht beseitigen, ohne lhren JVC Service in Anspruch nehmen zu müssen. SPANNUNGSVERSORGUNG STÖRUNG MÖGLICHE URSACHE ABHILFE ● Das Netzkabel ist nicht 1.
Seite 68: Timer-Aufnahme
STÖRUNGSSUCHE (Forts.) TIMER-AUFNAHME STÖRUNG MÖGLICHE URSACHE ABHILFE ● Die Recorder-Uhrzeit und/oder die 1. Die Timer-Aufnahme arbeitet nicht. Stellen Sie die Recorder-Uhr bzw. Timer-Daten wurden inkorrekt geben Sie die Timer-Daten korrekt eingegeben. ein. ● Es wurde nicht auf Timer-Bereitschaft Drücken Sie die Taste ‰ und stellen geschaltet.
Seite 69: Fragen Und Antworten
FRAGEN UND ANTWORTEN WIEDERGABE TIMER-GESTEUERTE AUFNAHME F: Was geschieht, wenn bei Wiedergabe oder F: Die Displayfeld-Anzeigen " " und "‰" leuchten. Ist Vorspulen das Bandende erreicht wird? dies eine Fehlfunktion? A: Das Band wird automatisch zum Bandanfang A: Nein. Diese Anzeige bestätigt, daß eine Timer- zurückgespult.
Seite 70: Stichwortverzeichnis
STICHWORTVERZEICHNIS VORDERANSICHT DIGITAL TIMER TBC/NR STANDBY/ON TV PROG S-VIDEO VIDEO ( MONO ) L – AUDIO – R INSERT A.DUB REVIEW REC LINK SYNCHRO EDIT SP / LP SHUTTLE VPS/PDC 15dB NORM & 1 Netztaste (STANDBY/ON S. 6 @ JOG- Scheibe S.
Seite 71: Rückansicht
RÜCKANSICHT SYNCHRO EDIT JLIP ANT. IN AV1 OUT AV1 IN/OUT S OUT COMP. Y/C AUDIO AV2 IN/DECODER PAUSE/R.A. EDIT RF OUT 1 Netzkabel S. 4 7 Antennenbuchse (ANT. IN) S. 4 2 S-Video-Augsgangsbuchse (S OUT) S. 5 8 AV-Eingang 2 (AV2 IN/DECODER) 3 AV1-Ausgangs-Wahlschalter (AV1 OUT) S.
Seite 72: Handhabung Der Fernbedienung
Diese Fernbedienung ist für die meisten Recorder- Funktionen und grundsätzliche TV-Geräte und Satelliten- Markierungen im Batteriefach einlegen. ● Bei auftretenden Funktionsbeeinträchtigungen der Tuner-Funktionen (JVC und anderer Hersteller) ausgelegt S. 37, 38). Fernbedienung die Batterien entnehmen, etwas warten und ● Die Fernbedienung auf den Fernbediensensor ausrichten.
Seite 73: Displayfeld Der Fernbedieneinheit
Displayfeld der Fernbedieneinheit Mit der Fernbedieneinheit kann nicht nur der Videorecorder fernbedient werden, sondern sie kann auch zur Steuerung verschiedener Funktionen des TV-Geräts und des Satelliten-Tuners verwendet werden. Auf dem Displayfeld der Fernbedieneinheit wird angezeigt, welches Gerät (VIDEO, TV oder CABLE/SAT) momentan fernbedient werden kann. Bei der ursprünglichen Inbetriebnahme der Fernbedieneinheit sowie nach Auswechseln der Batterien wird VIDEO A (A-Code) gewählt.
Seite 74: Technische Daten
TECHNISCHE DATEN ALLGEMEIN TUNER/SCHALTUHR Spannungsversorgung : 220 – 240 V Senderspeicher : 99 (plus AUX-Position) Wechselspannung, 50/60 Hz Abstimmsystem : Frequenz-Synthesizer-Tuner Leistungsaufnahme Empfangsbereich : VHF 47 – 89 MHz Eingeschaltet : 24 W 104 – 300 MHz Ausgeschaltet : 5,7 W 302 –...
Seite 75 MEMO...
Seite 76 Automatische Grundeinstellung unter Bezugnahme auf die Displayfeld-Anzeigen Die automatische Grundeinstellung umfaßt die automatische Senderprogrammierung, Uhreinstellung sowie Leitzahlzuweisung. VOR DER AUTOMATISCHEN GRUNDEINSTELLUNG SICHERSTELLEN: Das TV-Antennenkabel muß mit Buchse ANT. IN des Recorders verbunden sein. Das Recorder-Netzkabel muß an einer Netzsteckdose angeschlossen sein. Der Recorder muß...

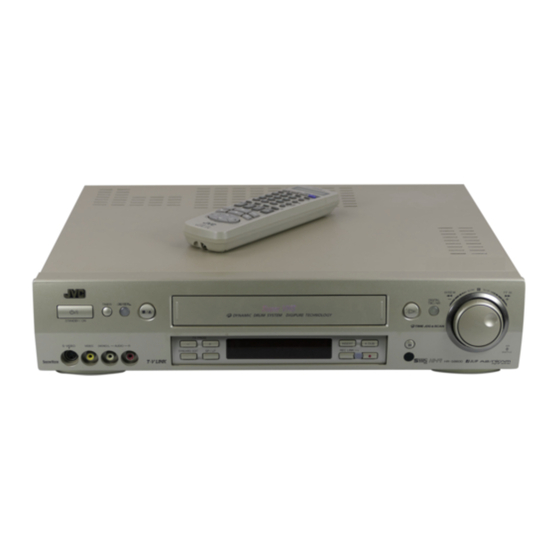

JVC HR-S8600EU Bedienungsanleitung
