6

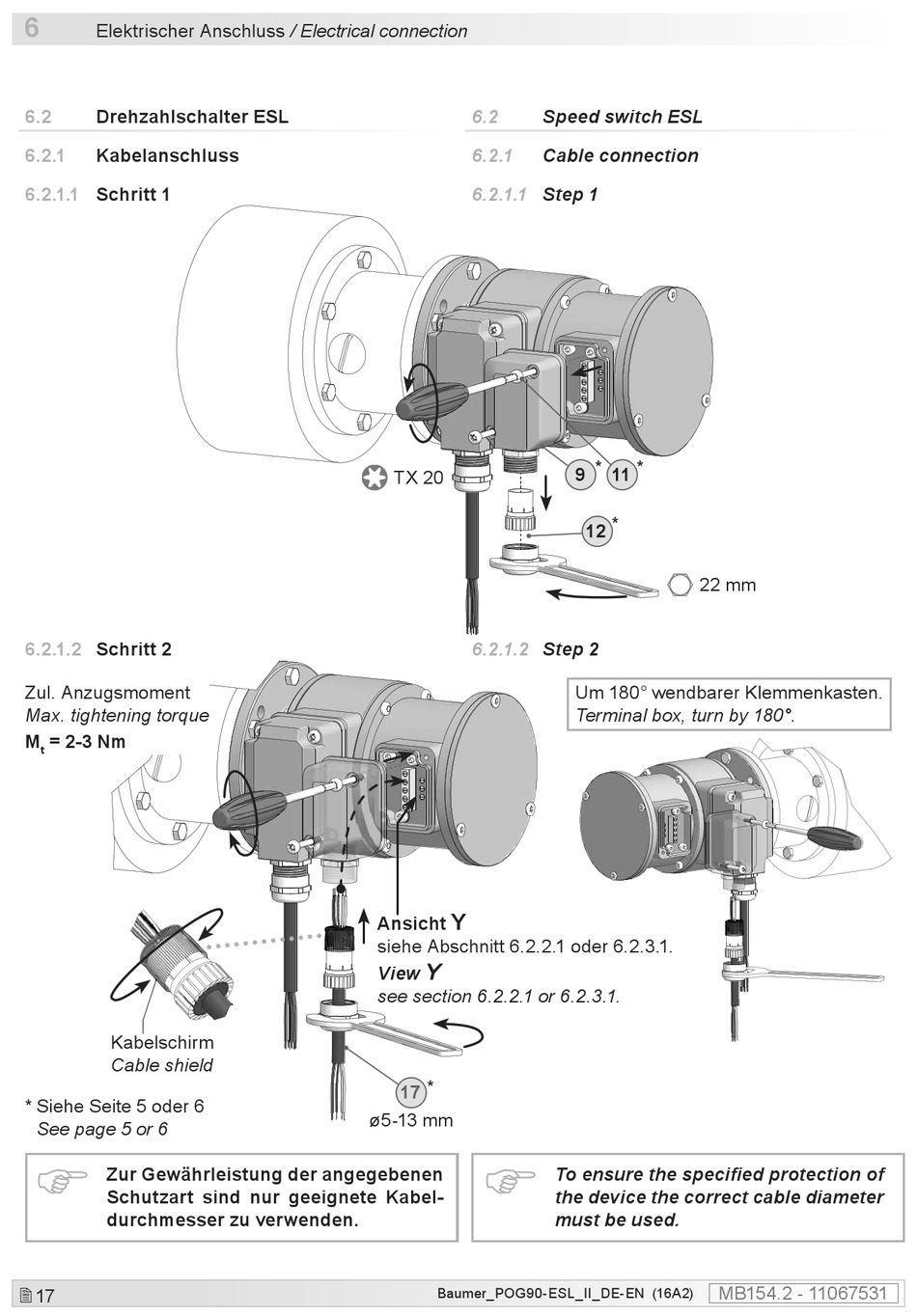

Elektrischer Anschluss / Electrical connection
6.2

Drehzahlschalter ESL

6.2.1

Kabelanschluss

6.2.1.1 Schritt 1
6.2.1.2 Schritt 2
Zul. Anzugsmoment
Max. tightening torque
M = 2-3 Nm
t
Kabelschirm
Cable shield
* Siehe Seite 5 oder 6
See page 5 or 6
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
 17
6.2

Speed switch ESL

6.2.1

Cable connection

6.2.1.1 Step 1
TX 20
6.2.1.2 Step 2
Y
Ansicht
siehe Abschnitt 6.2.2.1 oder 6.2.3.1.
Y
View
see section 6.2.2.1 or 6.2.3.1.
*
17
ø5-13 mm
Baumer_POG90-ESL_II_DE-EN (16A2)
* *
9 11
*
12
22 mm
Um 180° wendbarer Klemmenkasten.
Terminal box, turn by 180°.
To ensure the specified protection of
the device the correct cable diameter
must be used.
MB154.2 - 11067531
