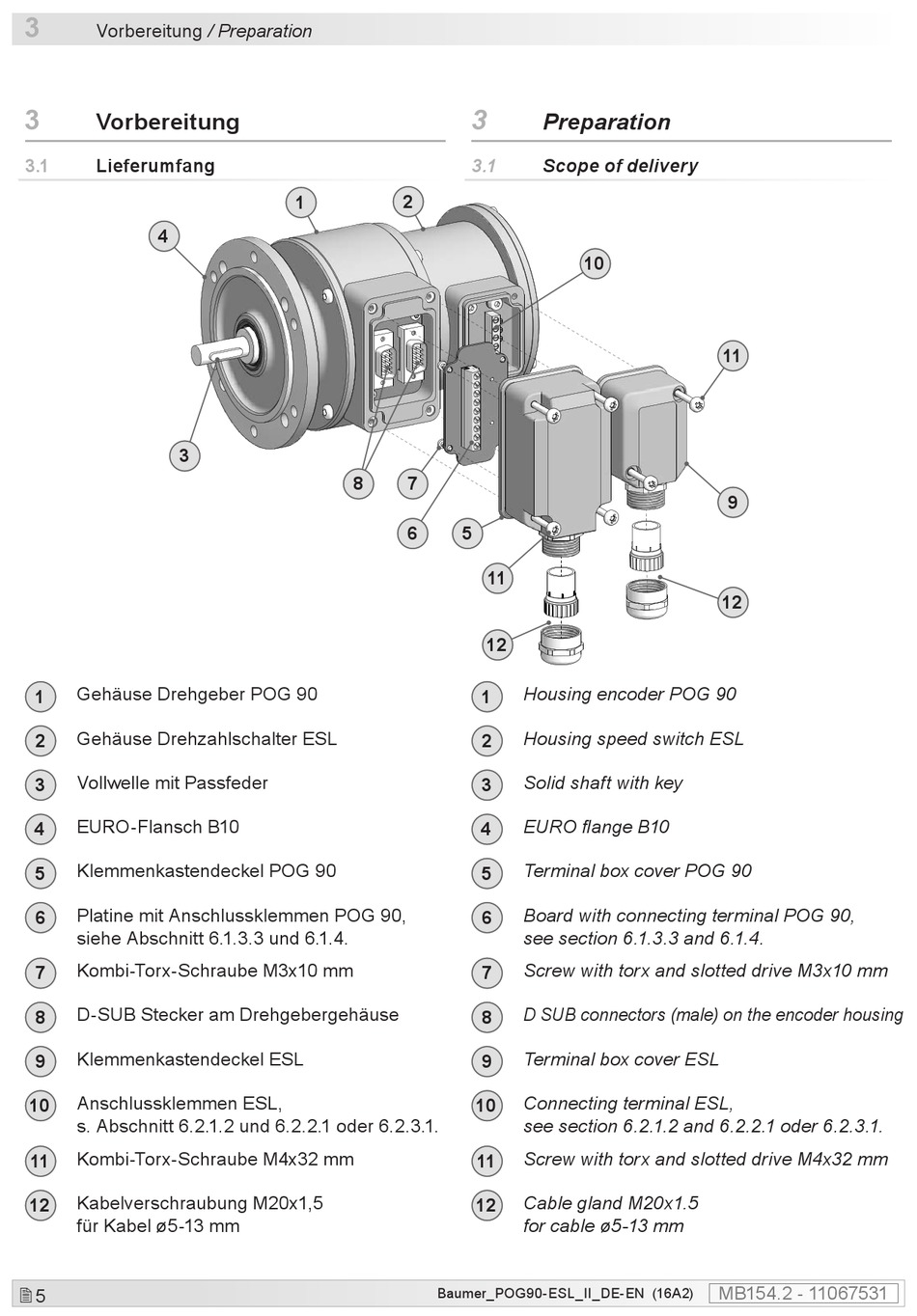

Vorbereitung / Preparation
3
Vorbereitung
3.1
Lieferumfang
4
3
Gehäuse Drehgeber POG 90
1
Gehäuse Drehzahlschalter ESL
2
Vollwelle mit Passfeder
3
EURO-Flansch B10
4
Klemmenkastendeckel POG 90
5
Platine mit Anschlussklemmen POG 90,
6
siehe Abschnitt 6.1.3.3 und 6.1.4.
Kombi-Torx-Schraube M3x10 mm
7
D-SUB Stecker am Drehgebergehäuse
8
Klemmenkastendeckel ESL
9
Anschlussklemmen ESL,
10
s. Abschnitt 6.2.1.2 und 6.2.2.1 oder 6.2.3.1.
Kombi-Torx-Schraube M4x32 mm
11
Kabelverschraubung M20x1,5
12
für Kabel ø5-13 mm
5
2
1
8
7
6
5
Baumer_POG90-ESL_II_DE-EN (16A2)
3
Preparation
3.1
Scope of delivery
10
11
12
Housing encoder POG 90
1
Housing speed switch ESL
2
Solid shaft with key
3
EURO flange B10
4
Terminal box cover POG 90
5
Board with connecting terminal POG 90,
6
see section 6.1.3.3 and 6.1.4.
Screw with torx and slotted drive M3x10 mm
7
D SUB connectors (male) on the encoder housing
8
Terminal box cover ESL
9
Connecting terminal ESL,
10
see section 6.2.1.2 and 6.2.2.1 oder 6.2.3.1.
Screw with torx and slotted drive M4x32 mm
11
Cable gland M20x1.5
12
for cable ø5-13 mm
11
9
12
