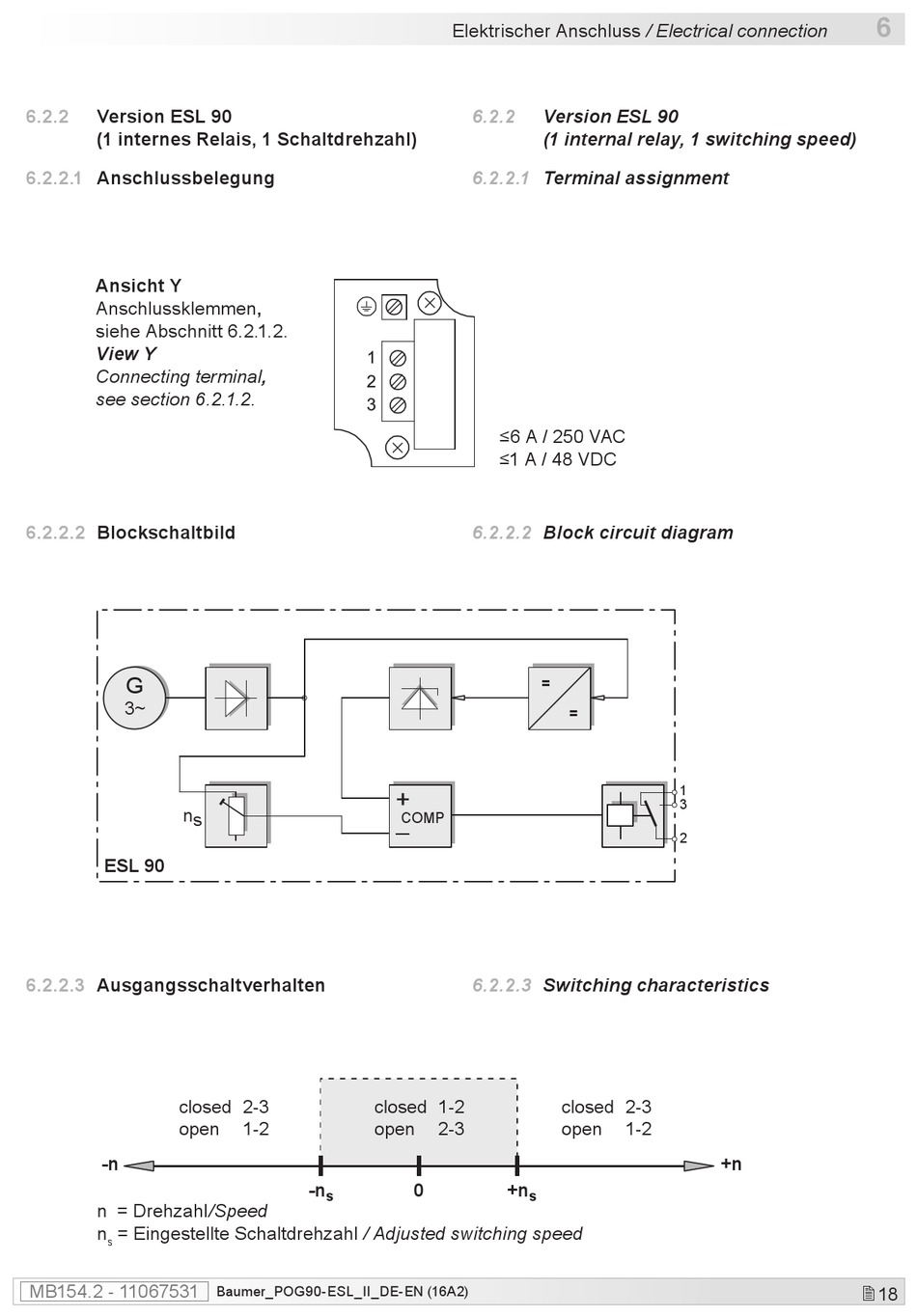

6.2.2 Version ESL 90
(1 internes Relais, 1 Schaltdrehzahl)
6.2.2.1

Anschlussbelegung

Ansicht Y
Anschlussklemmen,
siehe Abschnitt 6.2.1.2.
View Y
Connecting terminal,
see section 6.2.1.2.
6.2.2.2

Blockschaltbild

G
3~
n s
ESL 90
6.2.2.3

Ausgangsschaltverhalten

closed 2-3
open
-n
n = Drehzahl/Speed
n = Eingestellte Schaltdrehzahl / Adjusted switching speed
s
MB154.2 - 11067531
closed 1-2
1-2 open
-n
s
Baumer_POG90-ESL_II_DE-EN (16A2)
Elektrischer Anschluss / Electrical connection
6.2.2 Version ESL 90
(1 internal relay, 1 switching speed)
6.2.2.1

Terminal assignment

≤6 A / 250 VAC
≤1 A / 48 VDC
6.2.2.2

Block circuit diagram

=
=
COMP
6.2.2.3

Switching characteristics

closed 2-3
2-3 open
0 +n
s
1
3
2
1-2
+n
6
