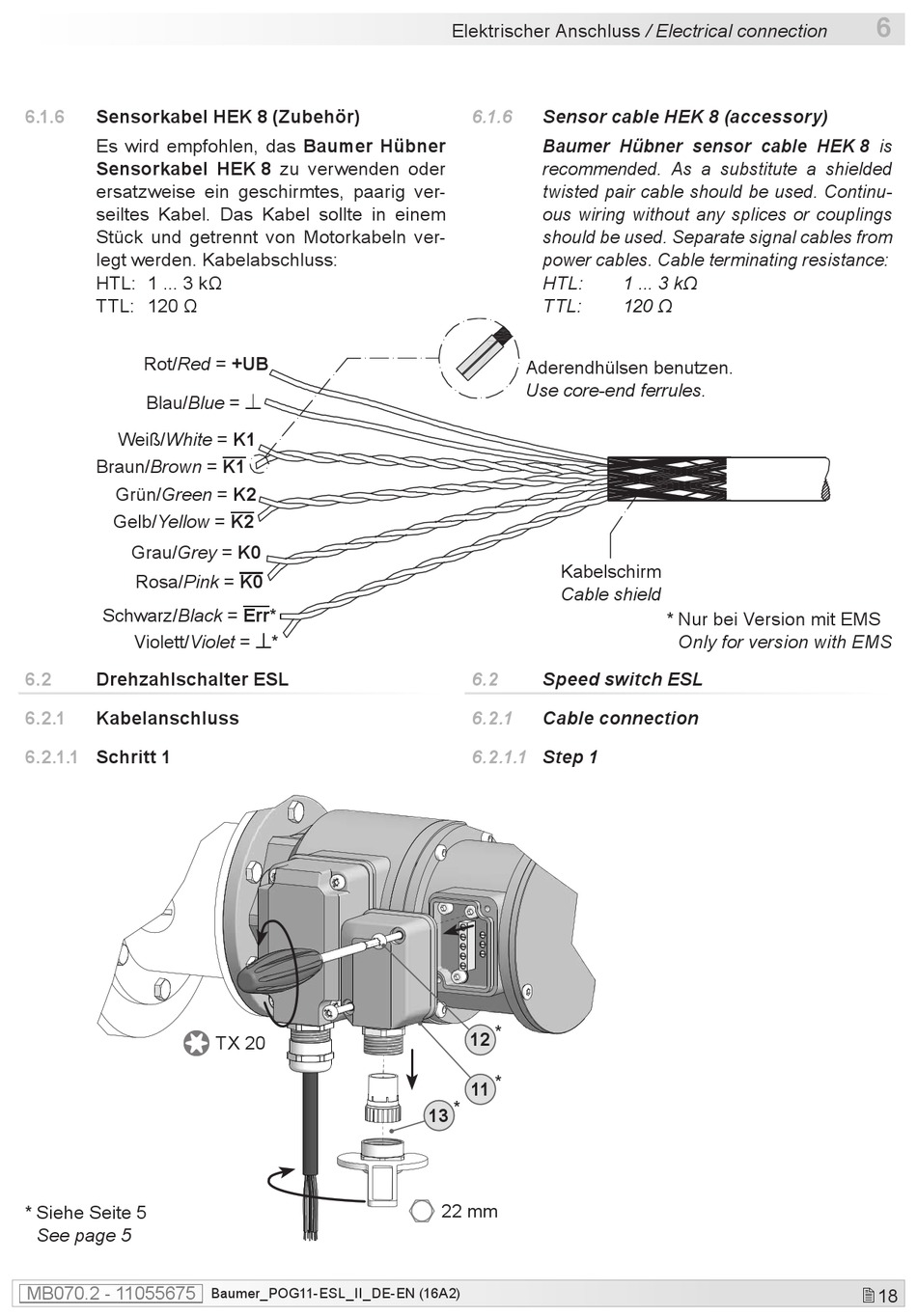

6.1.6 Sensorkabel HEK 8 (Zubehör)
Es wird empfohlen, das Baumer Hübner
Sensorkabel HEK 8 zu verwenden oder
ersatzweise ein geschirmtes, paarig ver-
seiltes Kabel. Das Kabel sollte in einem
Stück und getrennt von Motorkabeln ver-
legt werden. Kabelabschluss:
HTL: 1 ... 3 kΩ
TTL: 120 Ω
Rot/Red = +UB
Blau/Blue =
Weiß/White = K1
Braun/Brown = K1
Grün/Green = K2
Gelb/Yellow = K2
Grau/Grey = K0
Rosa/Pink = K0
Schwarz/Black = Err*
Violett/Violet =
6.2

Drehzahlschalter ESL

6.2.1

Kabelanschluss

6.2.1.1 Schritt 1
* Siehe Seite 5
See page 5
