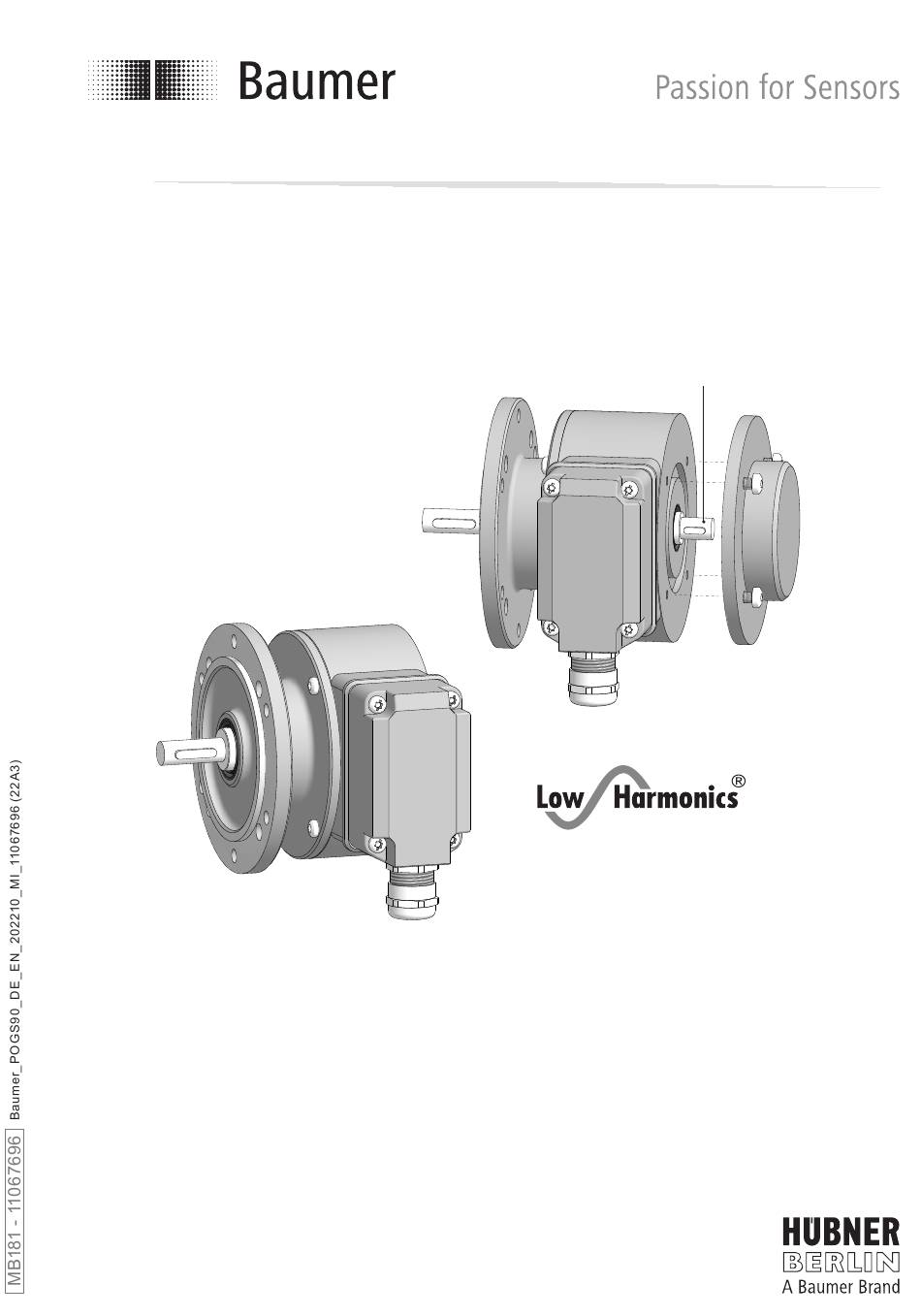

- Seite 1 Montage- und Betriebsanleitung Mounting and operating instructions Option B14 POGS 90 Sinus Drehgeber EURO-Flansch B10 Sine encoder EURO flange B10...
-
Seite 2: Inhaltsverzeichnis
Schritt 2 ..................................Schritt 3 ..................................Schritt 4 ..................................Maximal zulässige Montagefehler unter Verwendung der Baumer Hübner Federscheibenkupplung K 35 ..................Hinweis bei Verwendung einer Klauenkupplung (zum Beispiel „ROTEX®“) ......Schritt 5 - Klemmenkasten ..........................Schritt 6 - Klemmenkasten .......................... - Seite 3 ..................................... Step 3 ................................... Step 4 ................................... Maximum permissible mounting tolerance when the Baumer Hübner K 35 spring disk coupling is used ................Note when using a jaw-type coupling (for example “ROTEX®”) ........... Step 5 - Terminal box ............................Step 6 - Terminal box ............................
-
Seite 4: Allgemeine Hinweise
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden. Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor- gen. Weitere Informationen siehe www.baumer.com. Achtung! Beschädigung des auf dem Gerät befindlichen Siegels... -
Seite 5: General Notes
Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com. -
Seite 6: Betrieb In Explosionsgefährdeten Bereichen
Betrieb in explosionsgefährdeten Bereichen Betrieb in explosionsgefährdeten Bereichen (nur bei Option ATEX) Das Gerät entspricht der Richtlinie 2014/34/EU für explosionsgefährdete Bereiche. Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3 D (Ex-Atmo- sphäre Staub) zulässig. Gerätekategorie 3 G: - Ex-Kennzeichnung: II 3 G Ex nA IIC T4 Gc - Normenkonformität:... -
Seite 7: Operation In Potentially Explosive Environments
Operation in potentially explosive environments Operation in potentially explosive environments (only with option ATEX) The device complies with the directive 2014/34/EU for potentionally explosive atmospheres. It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and 3 D (explosive dust atmosphere). -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile im Gerät sind empfindlich gegen hohe Spannungen. • Steckkontakte und elektronische Komponenten nicht berühren. •... -
Seite 9: Security Indications
Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the device are sensitive to high voltages. •... -
Seite 10: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery Gehäuse Housing EURO-Flansch B10 EURO flange B10 Vollwelle mit Passfeder Solid shaft with key Option B14: Zweites Wellenende Option B14: Second shaft end mit Passfeder with key Option B14: Abdeckhaube Option B14: Cover Option B14: Torxschraube M5x12 mm Option B14: Torx screw M5x12 mm Klemmenkastendeckel Terminal box cover... -
Seite 11: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Anbauvorrichtung, kundenspezifisch Installation fitting, customized Befestigungsschrauben M6x16 mm für An- Fixing screws M6x16 mm for installation fit- bauvorrichtung, ISO 4017 ting, ISO 4017 Federscheibenkupplung K 35, Spring disk coupling K 35, als Zubehör erhältlich, siehe Abschnitt 5.5. -
Seite 12: Montage
Montage / Mounting Montage Mounting Schritt 1 Step 1 Anzugsmoment: Tightening torque: = 1 Nm 2.5 mm Schritt 2 Step 2 10 mm * Siehe Seite 8 See page 8 Antriebswelle einfetten. Lubricate drive shaft. Die Antriebswelle sollte einen The drive shaft should have as less möglichst kleinen Rundlauffehler runout as possible because this can aufweisen, da dieser zu einem... -
Seite 13: Schritt 3
Montage / Mounting Schritt 3 Step 3 10 mm Schritt 4 Step 4 2.5 mm Anzugsmoment: Tightening torque: = 1.3 ±10 % Nm * Siehe Seite 7 oder 8 See page 7 or 8 MB181 - 11067696 Baumer_POGS90_DE_EN_202210_MI_11067696 (22A3) -
Seite 14: Maximal Zulässige Montagefehler Unter Verwendung Der Baumer Hübner Federscheibenkupplung K 35
Montage / Mounting Maximal zulässige Montagefehler Maximum permissible mounting toler- unter Verwendung der Baumer Hübner ance when the Baumer Hübner K 35 Federscheibenkupplung K 35 spring disk coupling is used Geräte mit Vollwelle sollten unter Verwen- Devices with a solid shaft should be dung der Baumer Hübner Federschei-... -
Seite 15: Hinweis Bei Verwendung Einer Klauenkupplung (Zum Beispiel „Rotex®")
Montage / Mounting Hinweis bei Verwendung einer Klauen- Note when using a jaw-type coupling kupplung (zum Beispiel „ROTEX®“) (for example “ROTEX®”) Eine falsche Montage der Klauenkupplung Incorrect mounting of the jaw-type cou- führt zur Beschädigung des Gerätes. pling can damage the device. Mit einem Tiefenmessschieber die Use a depth gauge to find and observe korrekten Abstände (L, L1), siehe unten,... -
Seite 16: Schritt 5 - Klemmenkasten
Montage / Mounting Schritt 5 - Klemmenkasten Step 5 - Terminal box TX 20 22 mm Schritt 6 - Klemmenkasten Step 6 - Terminal box 11 * TX 10 10 * * Siehe Seite 7 See page 7 MB181 - 11067696 Baumer_POGS90_DE_EN_202210_MI_11067696 (22A3) -
Seite 17: Schritt 7 Und 8 - Klemmenkasten
Montage / Mounting Schritt 7 und 8 - Klemmenkasten Step 7 and 8 - Terminal box 10 * Ansicht X siehe Abschnitt 7.4. Kabelschirm View X Cable shield see section 7.4. ø5...13 mm * Siehe Seite 7 oder 8 See page 7 or 8 Vor der Montage des Klemmenkasten- Check that the seal of the terminal box deckels prüfen, ob die Klemmenka-... -
Seite 18: Schritt 9 - Klemmenkasten
Montage / Mounting 5.10 Schritt 9 - Klemmenkasten 5.10 Step 9 - Terminal box 11 * TX 10 D-SUB Buchse zum Anschluss an das Gerätegehäuse, siehe Abschnitt 5.11. D-SUB connector (female) 10 * for connecting to device housing, see section 5.11. 22 mm 5.11 Schritt 10 - Klemmenkasten... -
Seite 19: Schritt 11 - Option B14: Zweites Wellenende
Montage / Mounting 5.12 Schritt 11 - Option B14: 5.12 Step 11 - Option B14: Zweites Wellenende Second shaft end 14.5 mm TX 25 * Siehe Seite 7 See page 7 5.13 Montagehinweis 5.13 Mounting instruction Wir empfehlen, das Gerät so zu It is recommended to mount the device montieren, dass der Kabelanschluss with cable connection facing down-... -
Seite 20: Abmessungen
Abmessungen / Dimensions Abmessungen Dimensions Standard Standard (74600) (74600) Drehrichtung positiv Positive rotating direction Option B14: Zweites Wellenende Option B14: Second shaft end (74606) (74606) Drehrichtung positiv Positive rotating direction Alle Abmessungen in Millimeter (wenn nicht anders angegeben) All dimensions in millimeters (unless otherwise stated) MB181 - 11067696 Baumer_POGS90_DE_EN_202210_MI_11067696 (22A3) -
Seite 21: Option B14: Zweites Wellenende Und Abdeckhaube
Abmessungen / Dimensions Option B14: Zweites Wellenende und Option B14: Second shaft end and Abdeckhaube cover (74605) (74605) Drehrichtung positiv Positive rotating direction Alle Abmessungen in Millimeter (wenn nicht anders angegeben) All dimensions in millimeters (unless otherwise stated) MB181 - 11067696 Baumer_POGS90_DE_EN_202210_MI_11067696 (22A3) -
Seite 22: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection Beschreibung der Anschlüsse Terminal significance Betriebsspannung +UB; + Voltage supply Masseanschluss ; ; GND; 0V Ground Erdungsanschluss (Gehäuse) Earth ground (housing) Ausgangssignal Kanal 1 K1; A; A+ Output signal channel 1 Ausgangssignal Kanal 1 invertiert K1;... -
Seite 23: Klemmenbelegung
(inputs and outputs). Sensorkabel HEK 8 (Zubehör) Sensor cable HEK 8 (accessory) Es wird empfohlen, das Baumer Hübner Baumer Hübner sensor cable HEK 8 is Sensorkabel HEK 8 zu verwenden oder recommended. As a substitute a shielded ersatzweise ein geschirmtes, paarig ver- twisted pair cable should be used. -
Seite 24: Demontage
Demontage / Dismounting Demontage Dismounting Schritt 1 und 2 Step 1 and 2 Elektrische Verbindung trennen. Disconnect electrical connection. TX 10 TX 20 22 mm * Siehe Seite 7 oder 8 See page 7 or 8 MB181 - 11067696 Baumer_POGS90_DE_EN_202210_MI_11067696 (22A3) -
Seite 25: Schritt 3
Demontage / Dismounting Schritt 3 Step 3 10 mm 2.5 mm Schritt 4 Step 4 Schritt 5 Step 5 2.5 mm * Siehe Seite 8 See page 8 MB181 - 11067696 Baumer_POGS90_DE_EN_202210_MI_11067696 (22A3) -
Seite 26: Technische Daten
Montage / Mounting Technische Daten Technische Daten Technische Daten - elektrisch • Betriebsspannung: 5 VDC ±10 % (Version DN ...) 9...30 VDC (Version DN ... R) • Betriebsstrom ohne Last: ≤90 mA • Sinusperioden pro Umdrehung: 720...5000 (je nach Bestellung) •... -
Seite 27: Technical Data
Technical data Technical data Technical data - electrical ratings • Voltage supply: 5 VDC ±10 % (version DN ...) 9...30 VDC (version DN ... R) • Consumption w/o load: ≤90 mA • Sinewave cycles per turn: 720...5000 (as ordered) • Phase shift: 90° •... -
Seite 28: Zubehör
Zubehör / Accessories Zubehör Accessories • Federscheibenkupplung • Spring disk coupling K 35 K 35 • Sensorkabel für Drehgeber • Sensor cable for encoders HEK 8 HEK 8 • Werkzeugset: • Tool kit: Bestellnummer 11068265 Order number 11068265 • Interpolator • Interpolator HEAG 156 HEAG 156 •... - Seite 29 MB181 - 11067696 Baumer_POGS90_DE_EN_202210_MI_11067696 (22A3)
- Seite 30 MB181 - 11067696 Baumer_POGS90_DE_EN_202210_MI_11067696 (22A3)
- Seite 31 MB181 - 11067696 Baumer_POGS90_DE_EN_202210_MI_11067696 (22A3)
- Seite 32 Baumer Germany GmbH & Co. KG Bodenseeallee 7 DE-78333 Stockach www.baumer.com/motion Version: 74600, 74605, 74606 MB181 - 11067696 Baumer_POGS90_DE_EN_202210_MI_11067696 (22A3-04.10.2022)
