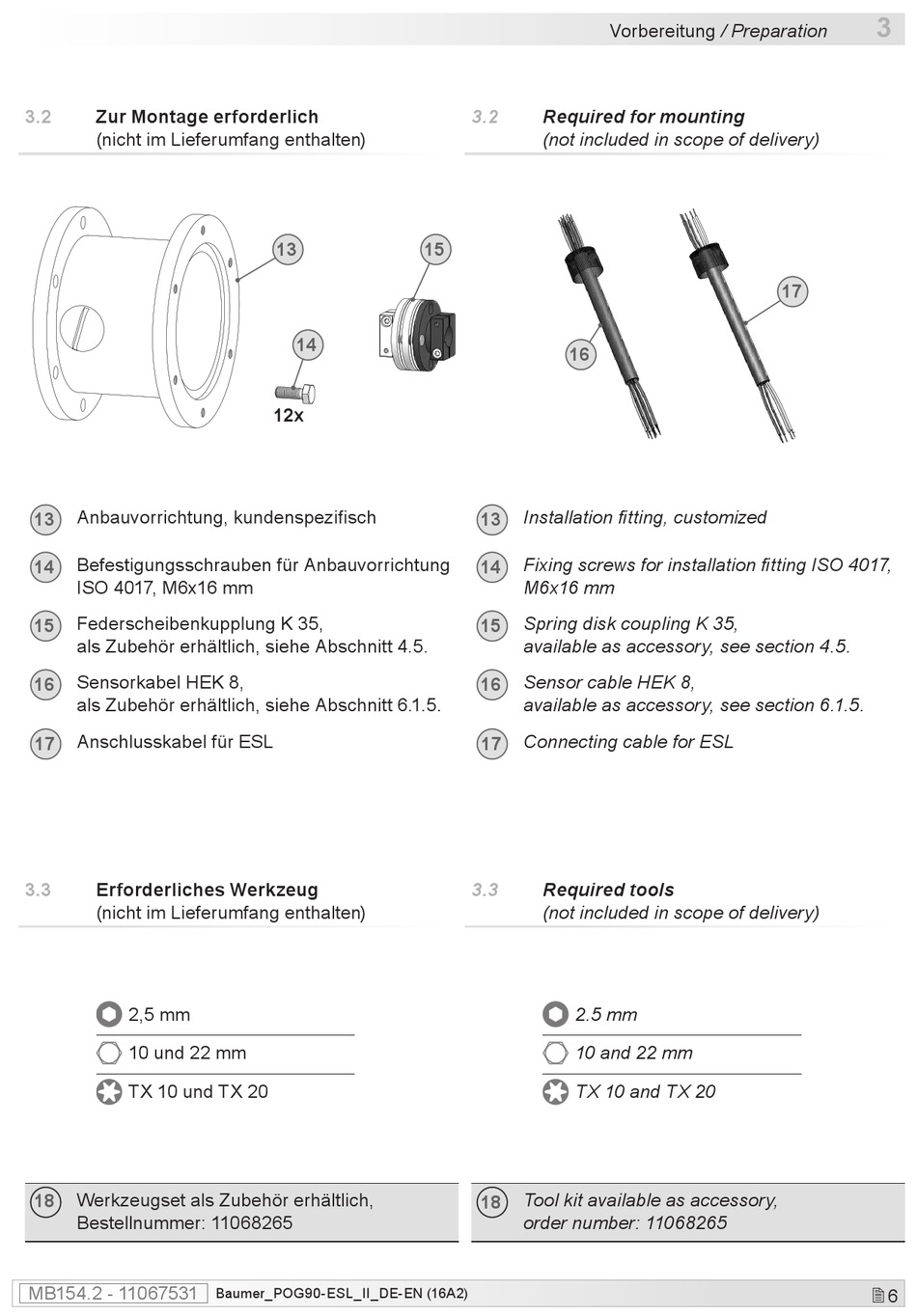

3.2 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
Anbauvorrichtung, kundenspezifisch
13
Befestigungsschrauben für Anbauvorrichtung
14
ISO 4017, M6x16 mm
Federscheibenkupplung K 35,
15
als Zubehör erhältlich, siehe Abschnitt 4.5.
Sensorkabel HEK 8,
16
als Zubehör erhältlich, siehe Abschnitt 6.1.5.
Anschlusskabel für ESL
17
3.3 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
2,5 mm
10 und 22 mm
TX 10 und TX 20
Werkzeugset als Zubehör erhältlich,
18
Bestellnummer: 11068265
MB154.2 - 11067531
13
14
12x
Baumer_POG90-ESL_II_DE-EN (16A2)
3.2 Required for mounting
(not included in scope of delivery)
15
16
Installation fitting, customized
13
Fixing screws for installation fitting ISO 4017,
14
M6x16 mm
Spring disk coupling K 35,
15
available as accessory, see section 4.5.
Sensor cable HEK 8,
16
available as accessory, see section 6.1.5.
Connecting cable for ESL
17
3.3 Required tools
(not included in scope of delivery)
2.5 mm
10 and 22 mm
TX 10 and TX 20
Tool kit available as accessory,
18
order number: 11068265
