2.7.3
Smart Grid Ready Heat Pump (Wärmepumpe)
Der e.manager kann SG Ready fähige Wärmepumpen ansteuern. Dazu verbinden Sie
bitte die beiden Eingänge der Wärmepumpe mit dem e.manager. Die Einstellungen
finden Sie auf Seite 54.
S0out I
EXT
S0out II
Vin

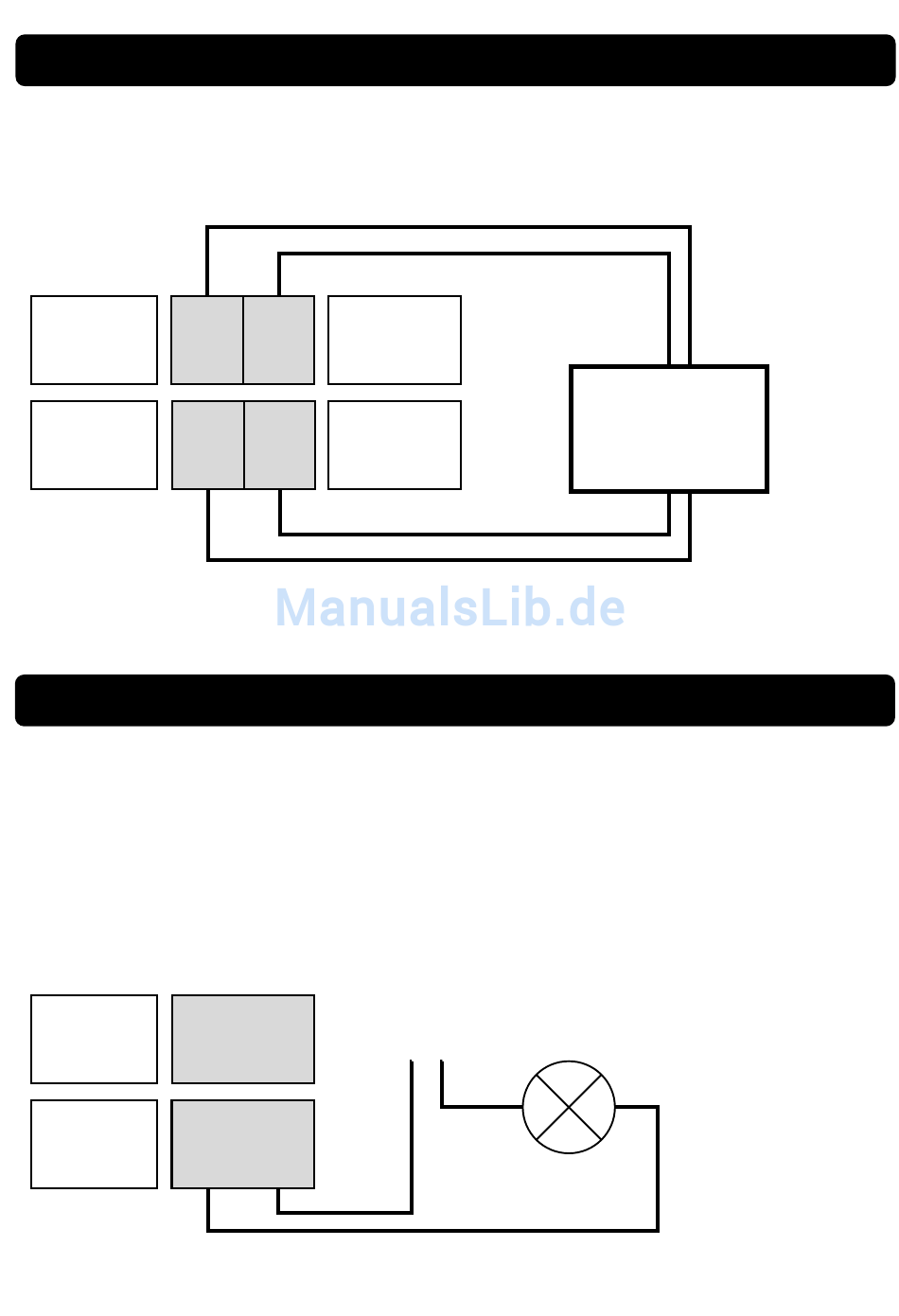

Abbildung 48: Anschlussplan Wärmepumpe
2.8
Halbleiter-Relais
Der e.manager besitzt 2 Halbleiter-Relais. Die Relais können maximal 230V~ / 1A
schalten. Müssen Sie größere Lasten schalten benutzen Sie bitte externe Relais /
Schütze. Gleichspannung kann nicht geschaltet werden. DC Lasten können nicht
geschaltet werden.
S0out I
S0out II
Abbildung 49: Anschlussplan Relais
44
Die PIC Software Version muss mindestens 1.2.0 sein.
S0out I
Relais I
+
-
S0out II
Relais II
+
-
Die PIC Software Version muss mindestens 1.2.0 sein.
Relais I
Relais II
z.B. 230V
-
+
Eingang 1
Wärmepumpe
Eingang 2
-
+
