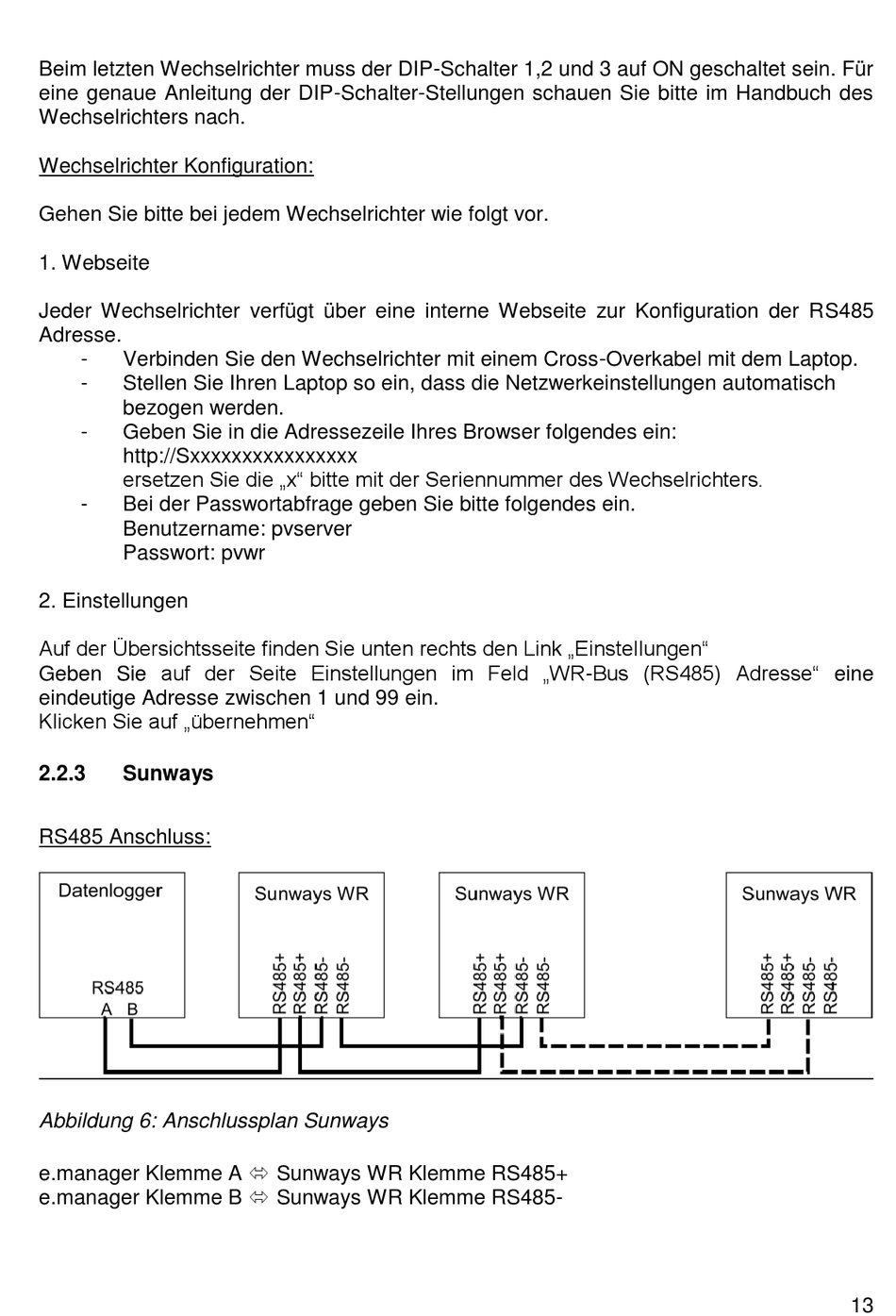

Beim letzten Wechselrichter muss der DIP-Schalter 1,2 und 3 auf ON geschaltet sein. Für
eine genaue Anleitung der DIP-Schalter-Stellungen schauen Sie bitte im Handbuch des
Wechselrichters nach.
Wechselrichter Konfiguration:
Gehen Sie bitte bei jedem Wechselrichter wie folgt vor.
1. Webseite
Jeder Wechselrichter verfügt über eine interne Webseite zur Konfiguration der RS485
Adresse.
-
Verbinden Sie den Wechselrichter mit einem Cross-Overkabel mit dem Laptop.
-
Stellen Sie Ihren Laptop so ein, dass die Netzwerkeinstellungen automatisch
bezogen werden.
-
Geben Sie in die Adressezeile Ihres Browser folgendes ein:
http://Sxxxxxxxxxxxxxxxx
ersetzen Sie die „x" bitte mit der Seriennummer des Wechselrichters.
-
Bei der Passwortabfrage geben Sie bitte folgendes ein.
Benutzername: pvserver
Passwort: pvwr
2. Einstellungen
Auf der Übersichtsseite finden Sie unten rechts den Link „Einstellungen"
Geben Sie auf der Seite Einstellungen im Feld „WR-Bus (RS485) Adresse" eine
eindeutige Adresse zwischen 1 und 99 ein.
Klicken Sie auf „übernehmen"
2.2.3
Sunways
RS485 Anschluss:
Abbildung 6: Anschlussplan Sunways
e.manager Klemme A Sunways WR Klemme RS485+
e.manager Klemme B Sunways WR Klemme RS485-
13
