Verbinden Sie die Wechselrichter untereinander mit einem Patchkabel.
Trennen Sie das Kabel vom letzten Wechselrichter zum e.manager auf und schließen Sie
die einzelnen Leitungen wie folgt an den e.manager an.
e.manager Klemme A PIN 1 (orange-weiß)
e.manager Klemme B PIN 2 (orange)
Wechselrichter Konfiguration:
Geben Sie jedem Wechselrichter eine eindeutige Adresse
Steckeransicht
zwischen 1 und 99.
Für StecaGrid 20000 3ph und StecaGrid 23000 3ph benutzen Sie bitte die Beschreibung
von Refusol.
2.2.17
Xantrex GT30E
RS485 Anschluss:

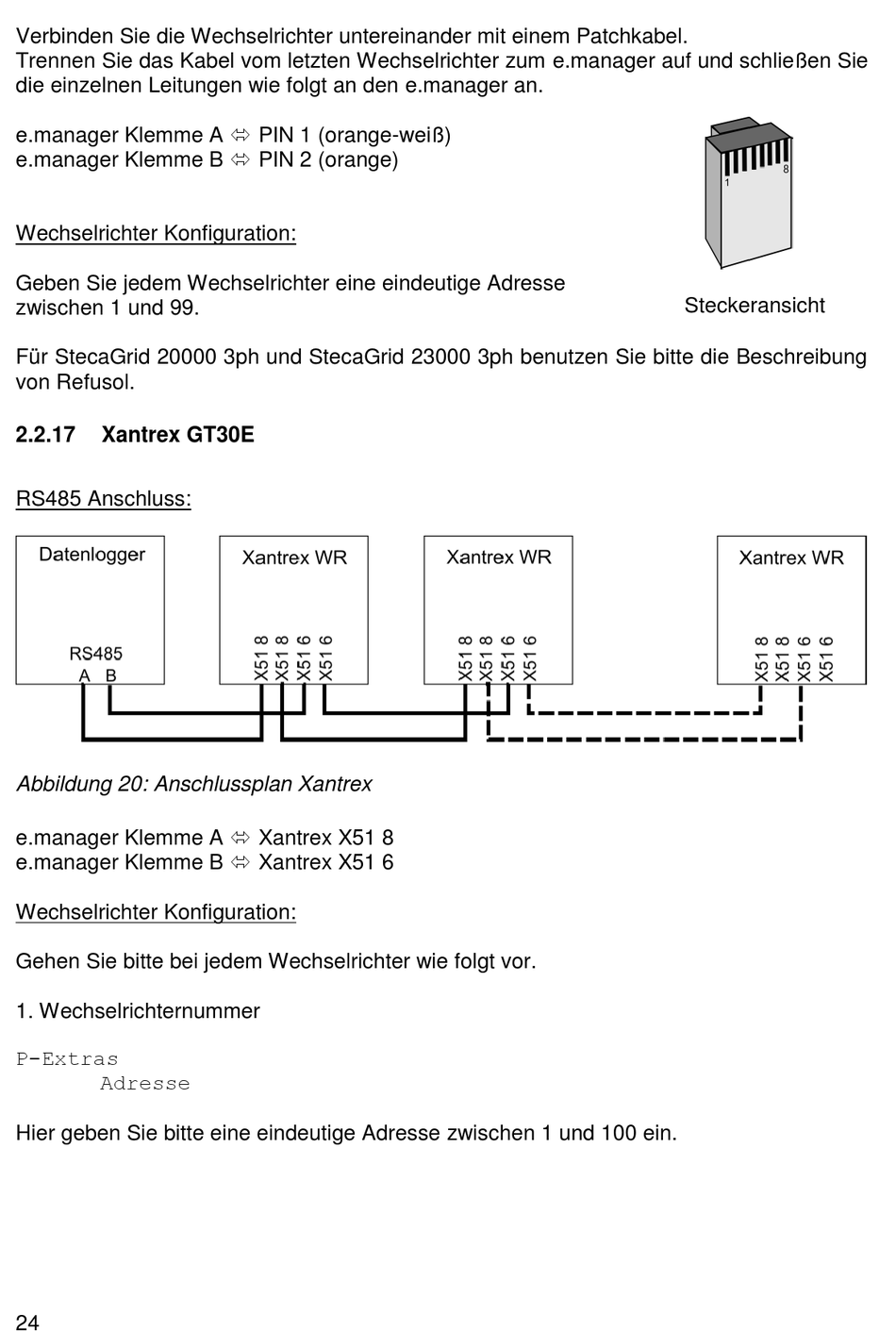

Abbildung 20: Anschlussplan Xantrex
e.manager Klemme A Xantrex X51 8
e.manager Klemme B Xantrex X51 6
Wechselrichter Konfiguration:
Gehen Sie bitte bei jedem Wechselrichter wie folgt vor.
1. Wechselrichternummer
P-Extras
Adresse
Hier geben Sie bitte eine eindeutige Adresse zwischen 1 und 100 ein.
