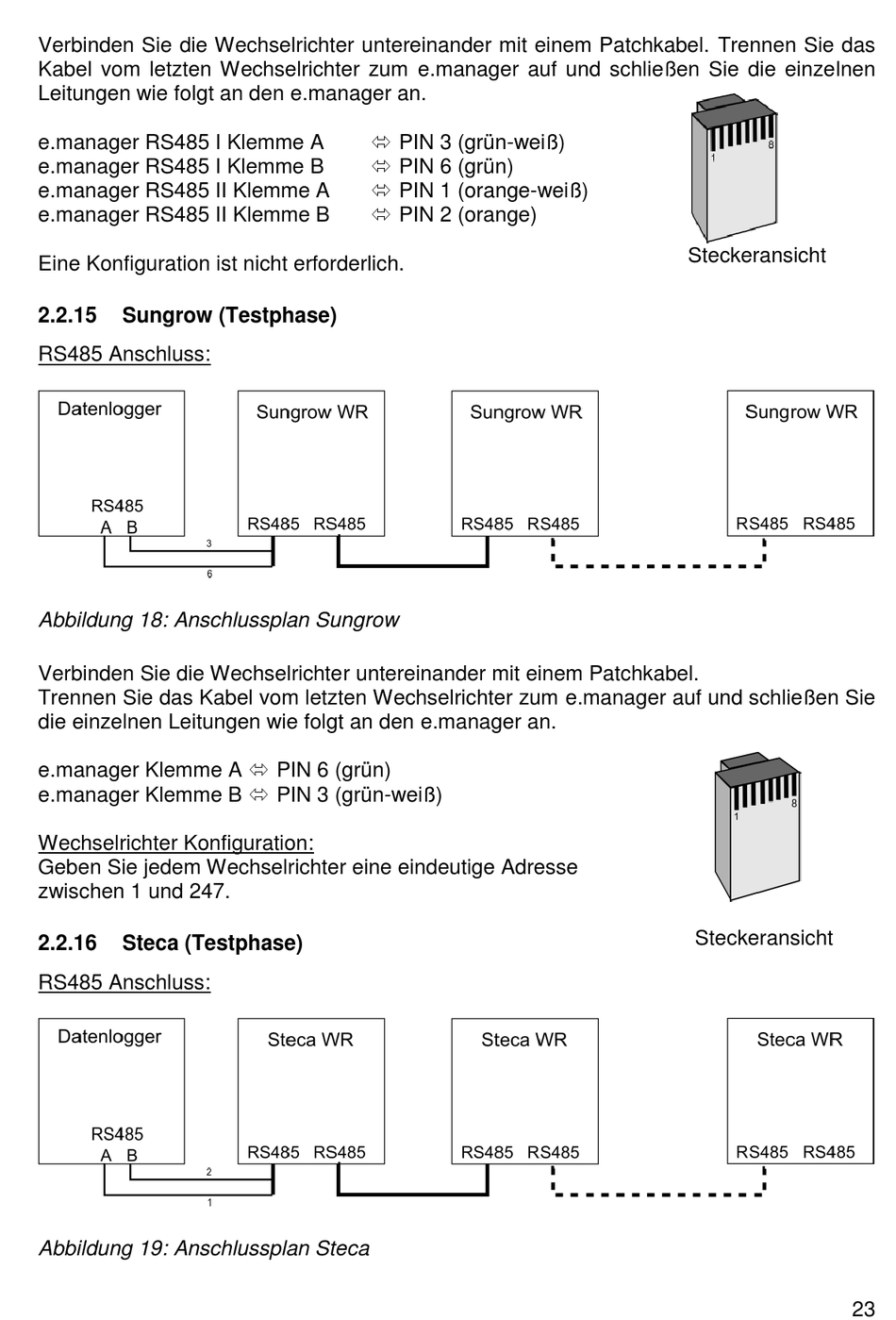

Sungrow (Testphase); Steca (Testphase) - Enerserve e.manager Anleitung

Verbinden Sie die Wechselrichter untereinander mit einem Patchkabel. Trennen Sie das
Kabel vom letzten Wechselrichter zum e.manager auf und schließen Sie die einzelnen
Leitungen wie folgt an den e.manager an.
e.manager RS485 I Klemme A
e.manager RS485 I Klemme B
e.manager RS485 II Klemme A
e.manager RS485 II Klemme B
Eine Konfiguration ist nicht erforderlich.
2.2.15

Sungrow (Testphase)

RS485 Anschluss:
Abbildung 18: Anschlussplan Sungrow
Verbinden Sie die Wechselrichter untereinander mit einem Patchkabel.
Trennen Sie das Kabel vom letzten Wechselrichter zum e.manager auf und schließen Sie
die einzelnen Leitungen wie folgt an den e.manager an.
e.manager Klemme A  PIN 6 (grün)
e.manager Klemme B  PIN 3 (grün-weiß)
Wechselrichter Konfiguration:
Geben Sie jedem Wechselrichter eine eindeutige Adresse
zwischen 1 und 247.
2.2.16

Steca (Testphase)

RS485 Anschluss:
Abbildung 19: Anschlussplan Steca
 PIN 3 (grün-weiß)
 PIN 6 (grün)
 PIN 1 (orange-weiß)
 PIN 2 (orange)
Steckeransicht
Steckeransicht
