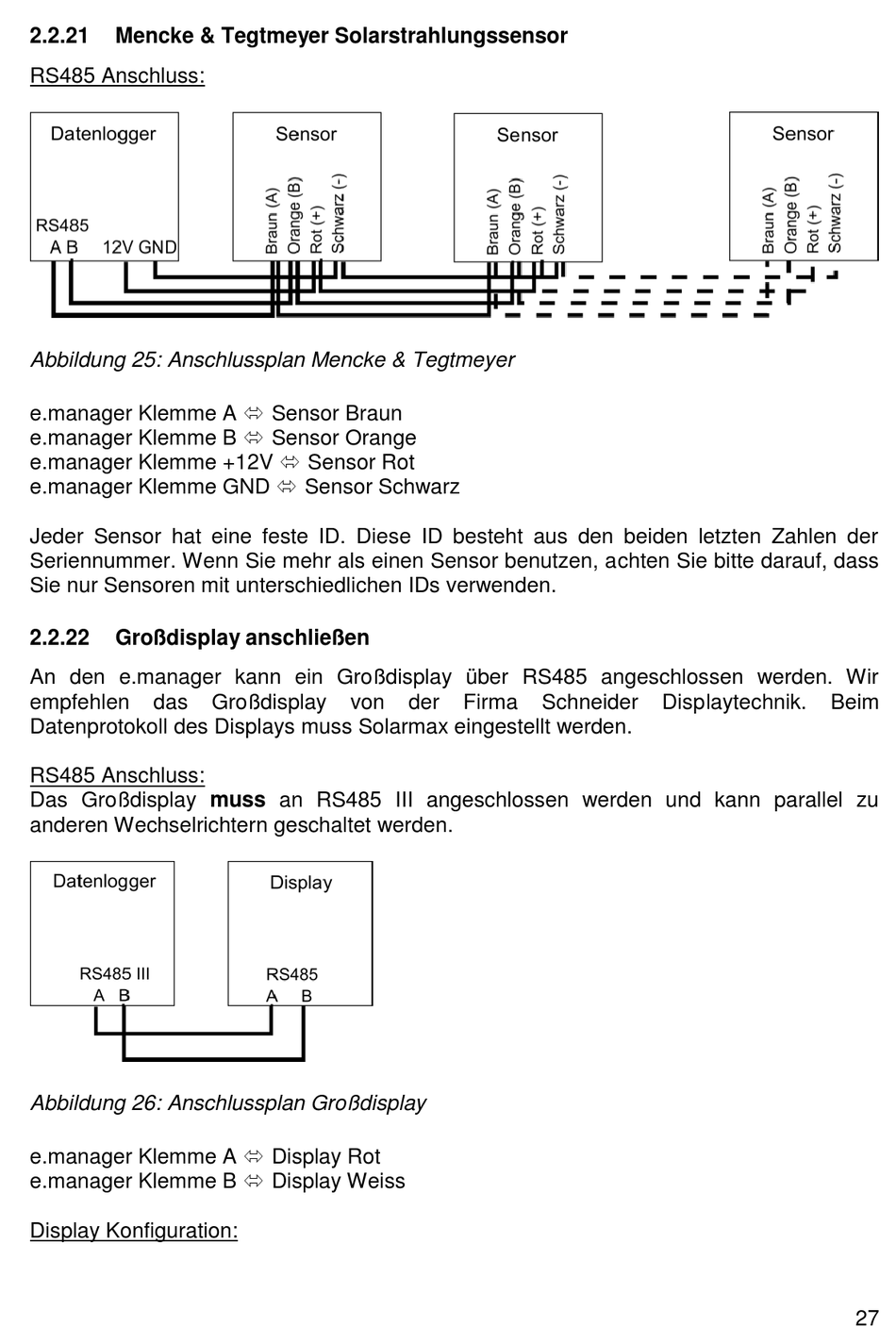

2.2.21
Mencke & Tegtmeyer Solarstrahlungssensor
RS485 Anschluss:
Abbildung 25: Anschlussplan Mencke & Tegtmeyer
e.manager Klemme A Sensor Braun
e.manager Klemme B Sensor Orange
e.manager Klemme +12V Sensor Rot
e.manager Klemme GND Sensor Schwarz
Jeder Sensor hat eine feste ID. Diese ID besteht aus den beiden letzten Zahlen der
Seriennummer. Wenn Sie mehr als einen Sensor benutzen, achten Sie bitte darauf, dass
Sie nur Sensoren mit unterschiedlichen IDs verwenden.
2.2.22
Großdisplay anschließen
An den e.manager kann ein Großdisplay über RS485 angeschlossen werden. Wir
empfehlen
das
Datenprotokoll des Displays muss Solarmax eingestellt werden.
RS485 Anschluss:
Das Großdisplay muss an RS485 III angeschlossen werden und kann parallel zu
anderen Wechselrichtern geschaltet werden.
Abbildung 26: Anschlussplan Großdisplay
e.manager Klemme A Display Rot
e.manager Klemme B Display Weiss
Display Konfiguration:
Großdisplay
von
der
Firma
Schneider
Displaytechnik.
Beim
27
