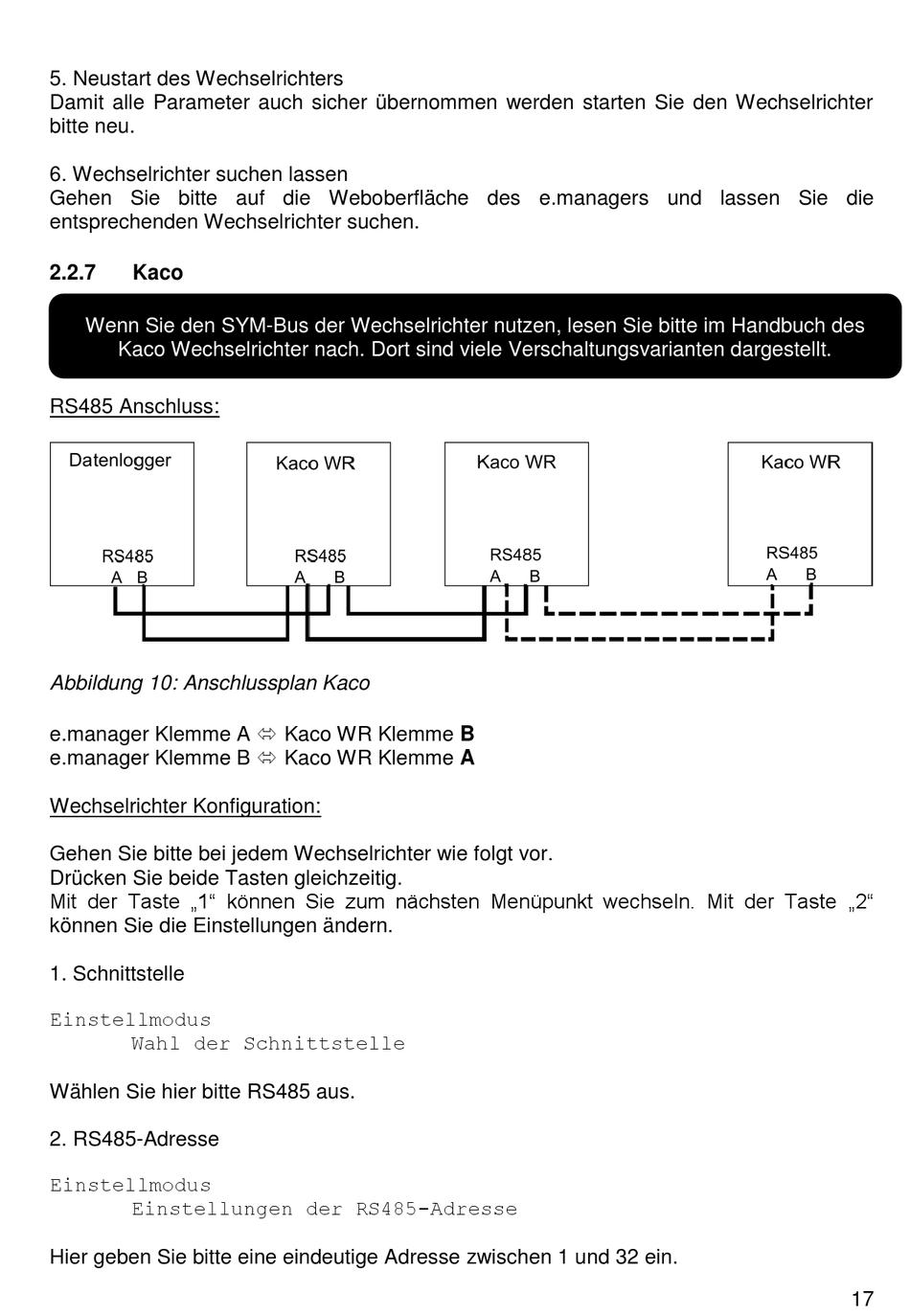

5. Neustart des Wechselrichters
Damit alle Parameter auch sicher übernommen werden starten Sie den Wechselrichter
bitte neu.
6. Wechselrichter suchen lassen
Gehen Sie bitte auf die Weboberfläche des e.managers und lassen Sie die
entsprechenden Wechselrichter suchen.
2.2.7
Kaco
Wenn Sie den SYM-Bus der Wechselrichter nutzen, lesen Sie bitte im Handbuch des
Kaco Wechselrichter nach. Dort sind viele Verschaltungsvarianten dargestellt.
RS485 Anschluss:
Abbildung 10: Anschlussplan Kaco
e.manager Klemme A Kaco WR Klemme B
e.manager Klemme B Kaco WR Klemme A
Wechselrichter Konfiguration:
Gehen Sie bitte bei jedem Wechselrichter wie folgt vor.
Drücken Sie beide Tasten gleichzeitig.
Mit der Taste „1" können Sie zum nächsten Menüpunkt wechseln. Mit der Taste „2"
können Sie die Einstellungen ändern.
1. Schnittstelle
Einstellmodus
Wahl der Schnittstelle
Wählen Sie hier bitte RS485 aus.
2. RS485-Adresse
Einstellmodus
Einstellungen der RS485-Adresse
Hier geben Sie bitte eine eindeutige Adresse zwischen 1 und 32 ein.
17
