2.2.11

Delta

RS485 Anschluss:

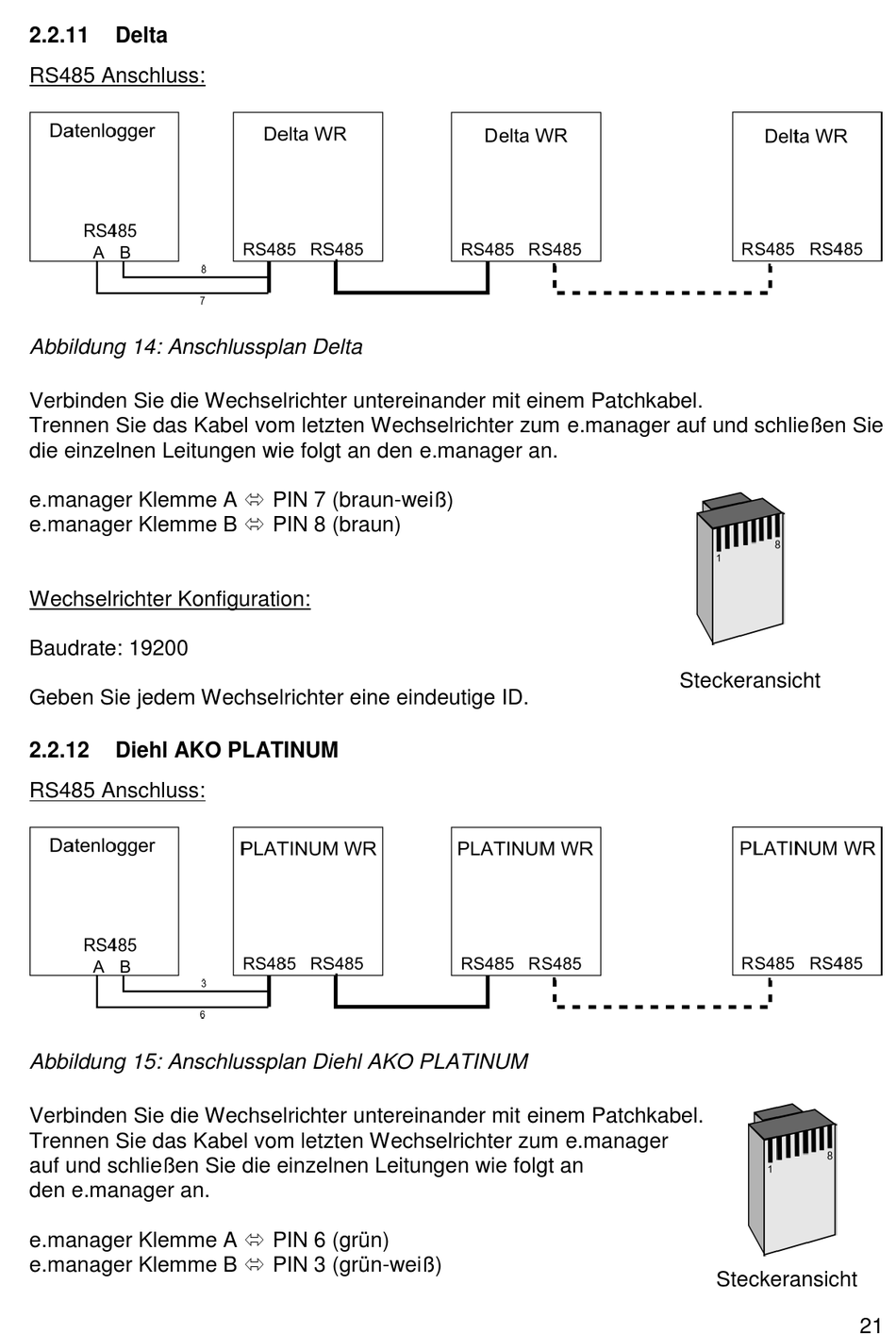

Abbildung 14: Anschlussplan Delta
Verbinden Sie die Wechselrichter untereinander mit einem Patchkabel.
Trennen Sie das Kabel vom letzten Wechselrichter zum e.manager auf und schließen Sie
die einzelnen Leitungen wie folgt an den e.manager an.
e.manager Klemme A  PIN 7 (braun-weiß)
e.manager Klemme B  PIN 8 (braun)
Wechselrichter Konfiguration:
Baudrate: 19200
Geben Sie jedem Wechselrichter eine eindeutige ID.
2.2.12

Diehl AKO PLATINUM

RS485 Anschluss:
Abbildung 15: Anschlussplan Diehl AKO PLATINUM
Verbinden Sie die Wechselrichter untereinander mit einem Patchkabel.
Trennen Sie das Kabel vom letzten Wechselrichter zum e.manager
auf und schließen Sie die einzelnen Leitungen wie folgt an
den e.manager an.
e.manager Klemme A  PIN 6 (grün)
e.manager Klemme B  PIN 3 (grün-weiß)
Steckeransicht
Steckeransicht
