Verbinden Sie die Wechselrichter untereinander mit einem Patchkabel.
Trennen Sie das Kabel vom letzten Wechselrichter zum e.manager auf und schließen Sie
die einzelnen Leitungen wie folgt an den e.manager an.
e.manager Klemme A PIN 7 (braun-weiß)
e.manager Klemme B PIN 8 (braun)
Wechselrichter Konfiguration:
Gehen Sie bitte bei jedem Wechselrichter wie folgt vor.
Steckeransicht
1. Geräteadresse
Einstellungen
Geräteadresse
Hier geben Sie bitte eine eindeutige Adresse zwischen 1 und 99 ein.
2. Ethernet
Da der RS485-Bus und das Ethernet die gleiche Buchse benutzen muss sichergestellt
sein, dass die Ethernetverbindung ausgeschaltet ist.
Einstellungen
Ethernet
Bitte stellen Sie hier das Ethernet aus.
2.2.2
Kostal
RS485 Anschluss:

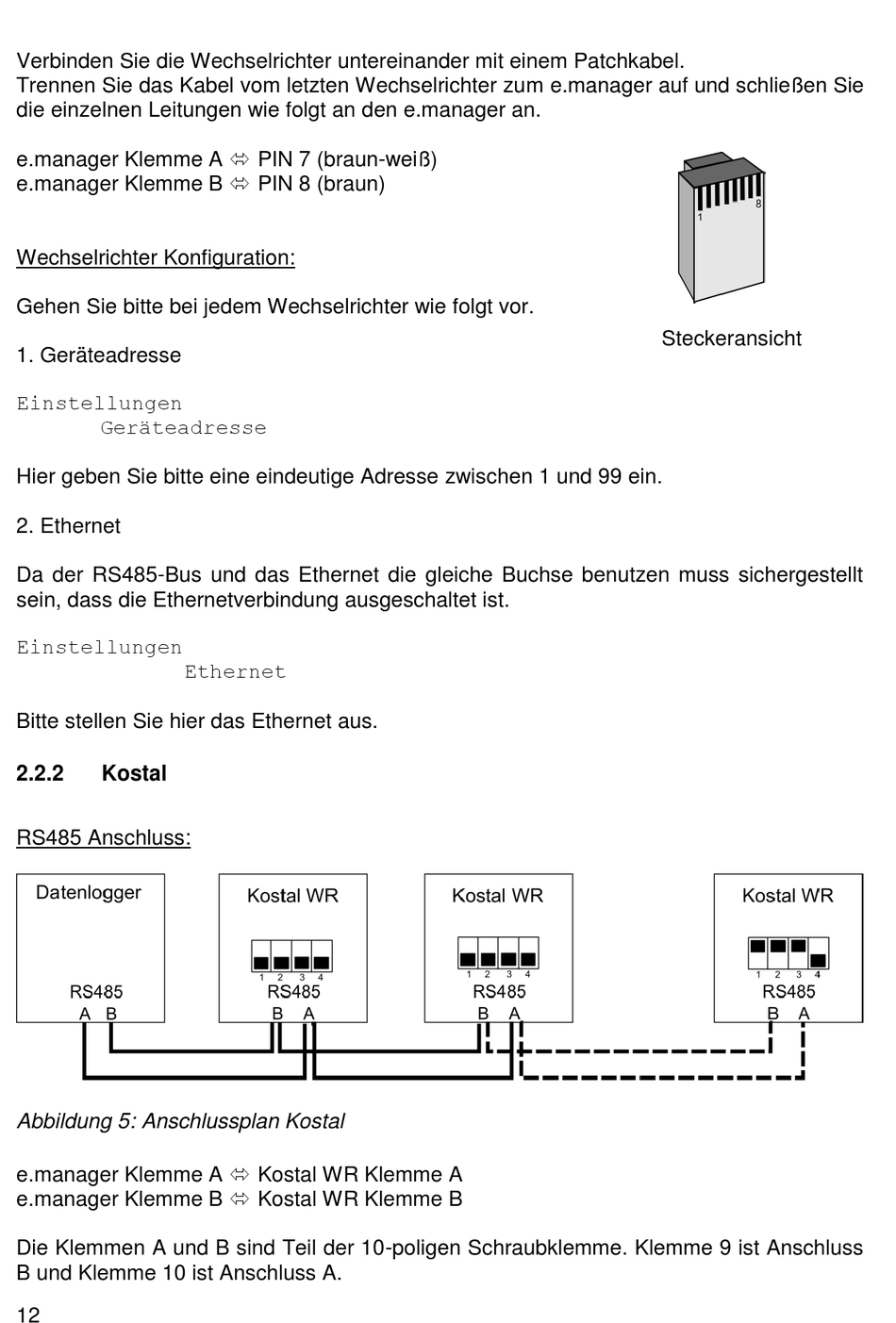

Abbildung 5: Anschlussplan Kostal
e.manager Klemme A Kostal WR Klemme A
e.manager Klemme B Kostal WR Klemme B
Die Klemmen A und B sind Teil der 10-poligen Schraubklemme. Klemme 9 ist Anschluss
B und Klemme 10 ist Anschluss A.
