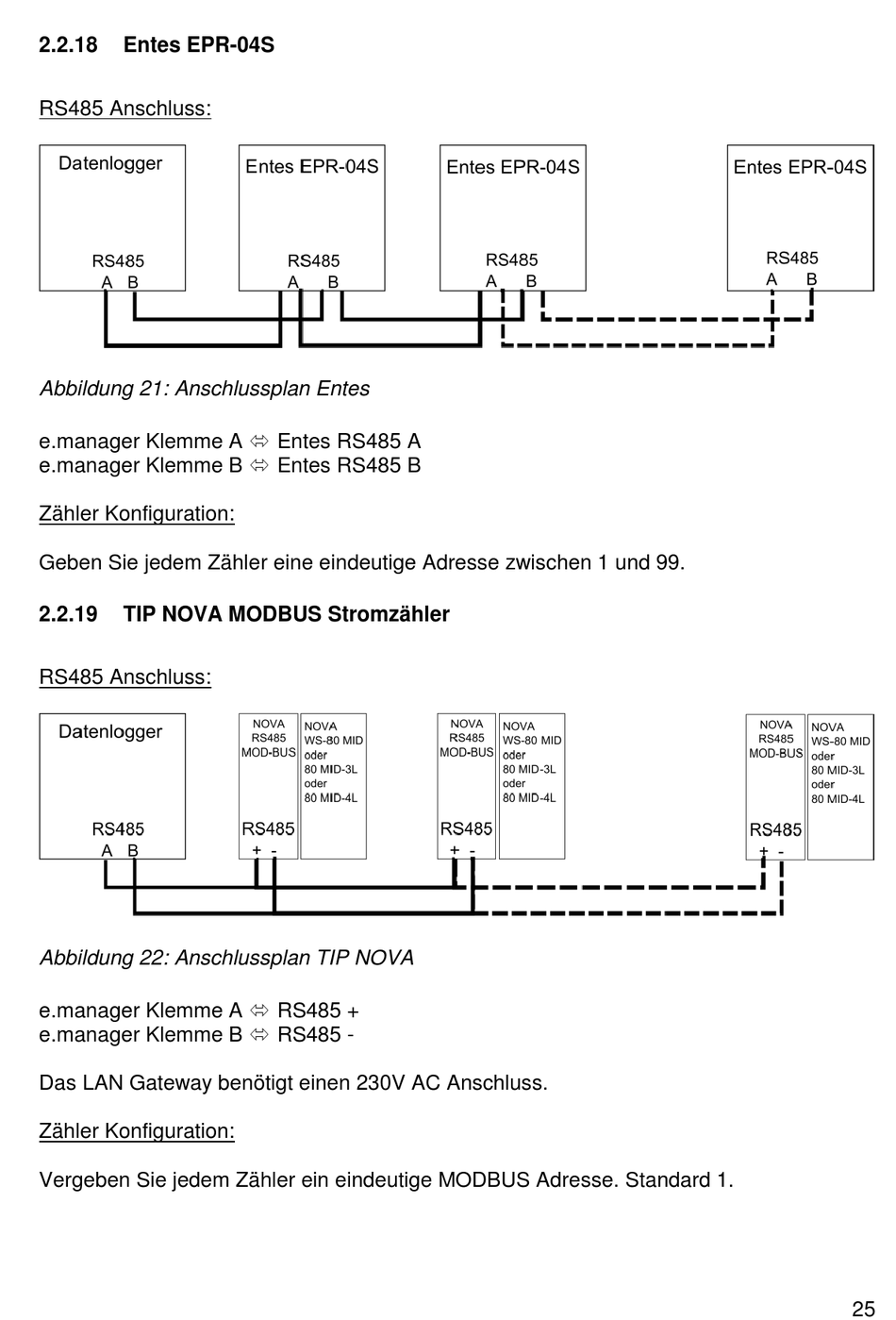

2.2.18
Entes EPR-04S
RS485 Anschluss:
Abbildung 21: Anschlussplan Entes
e.manager Klemme A Entes RS485 A
e.manager Klemme B Entes RS485 B
Zähler Konfiguration:
Geben Sie jedem Zähler eine eindeutige Adresse zwischen 1 und 99.
2.2.19
TIP NOVA MODBUS Stromzähler
RS485 Anschluss:
Abbildung 22: Anschlussplan TIP NOVA
e.manager Klemme A RS485 +
e.manager Klemme B RS485 -
Das LAN Gateway benötigt einen 230V AC Anschluss.
Zähler Konfiguration:
Vergeben Sie jedem Zähler ein eindeutige MODBUS Adresse. Standard 1.
25
