+12V
Digital I
Digital II

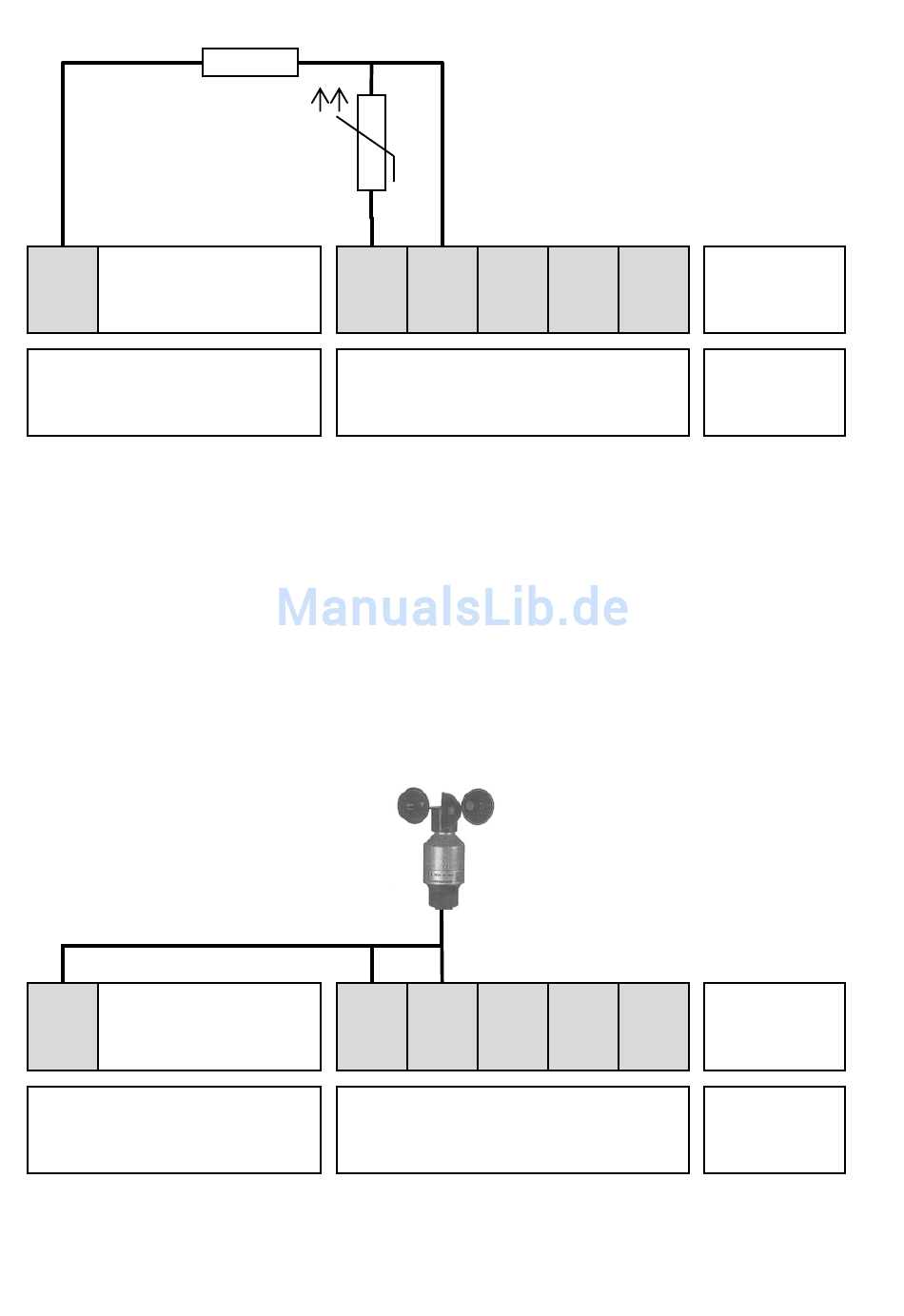

Abbildung 42: Anschlussplan PT1000 bzw. PT100
1. Verbinden Sie den PT1000 bzw. PT100 mit den Klemmen A1 und GND.
2. Setzen Sie ein 4,7kΩ Widerstand (nicht im Lieferumfang) zwischen den Klemmen A1
und +12V.
2.5.3
Windsensor
Sie können an den e.manager Windsensoren anschließen, die eine Spannung von max.
3,3 V ausgeben.
Anschlussbeispiel für Windsensor von Mencke & Tegtmeyer mit 2V Ausgangsspannung.
+12V
Digital I
Digital II
Abbildung 43: Anschlussplan Windsensor
40
4,7kΩ
GND
GND
A1
A2
A3
Analog II
A1
A2
A3
Analog II
A4
Ext
Vin
A4
Ext
Vin
