Wechselrichter Konfiguration:
Die Inbetriebnahme muss bei jedem Wechselrichter einmal vollständig durchgeführt
werden. Geben Sie jedem Wechselrichter eine eindeutige ID.
2.2.13
Solaredge
RS485 Anschluss:

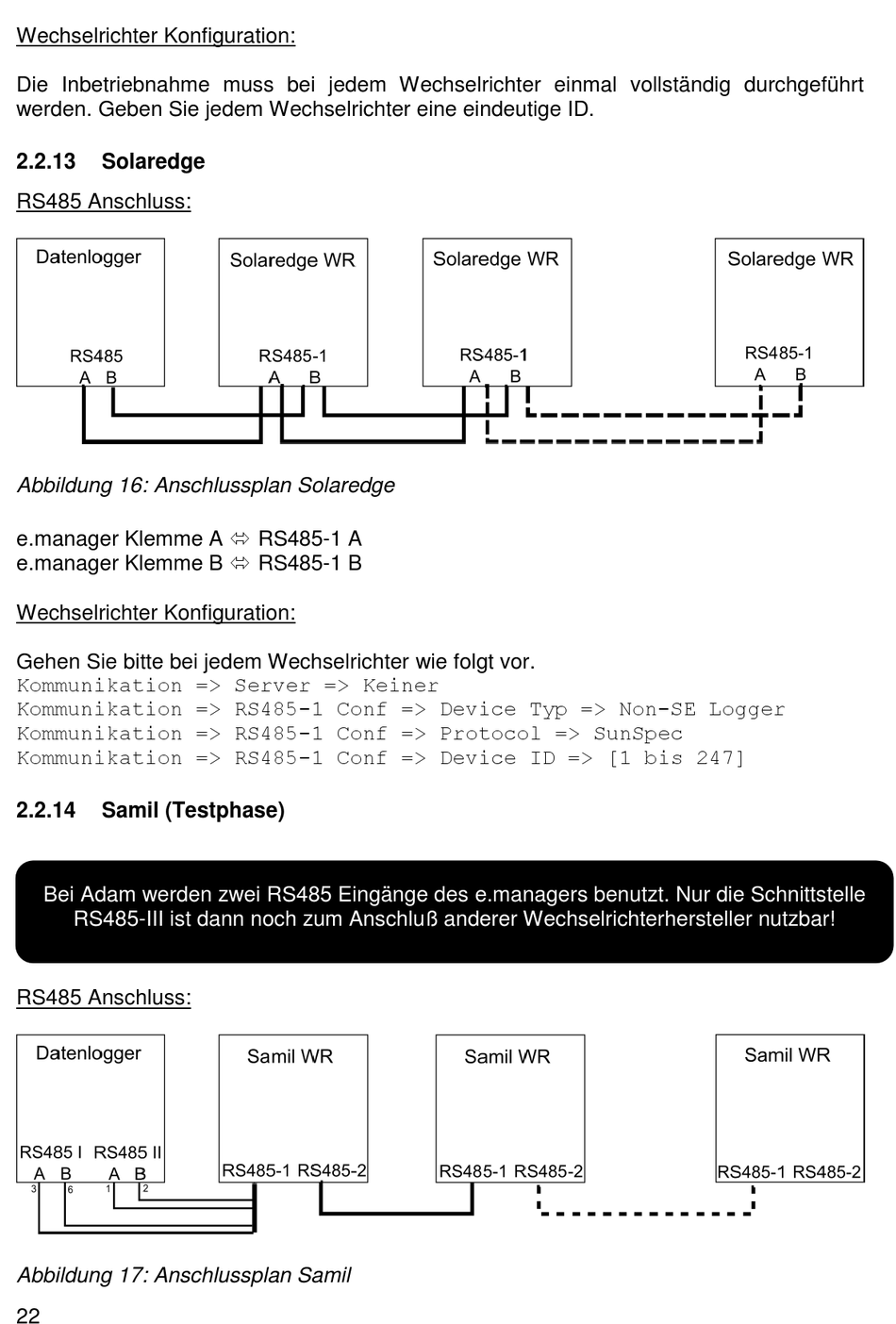

Abbildung 16: Anschlussplan Solaredge
e.manager Klemme A RS485-1 A
e.manager Klemme B RS485-1 B
Wechselrichter Konfiguration:
Gehen Sie bitte bei jedem Wechselrichter wie folgt vor.
Kommunikation => Server => Keiner
Kommunikation => RS485-1 Conf => Device Typ => Non-SE Logger
Kommunikation => RS485-1 Conf => Protocol => SunSpec
Kommunikation => RS485-1 Conf => Device ID => [1 bis 247]
2.2.14
Samil (Testphase)
Bei Adam werden zwei RS485 Eingänge des e.managers benutzt. Nur die Schnittstelle
RS485-III ist dann noch zum Anschluß anderer Wechselrichterhersteller nutzbar!
RS485 Anschluss:
Abbildung 17: Anschlussplan Samil
22
