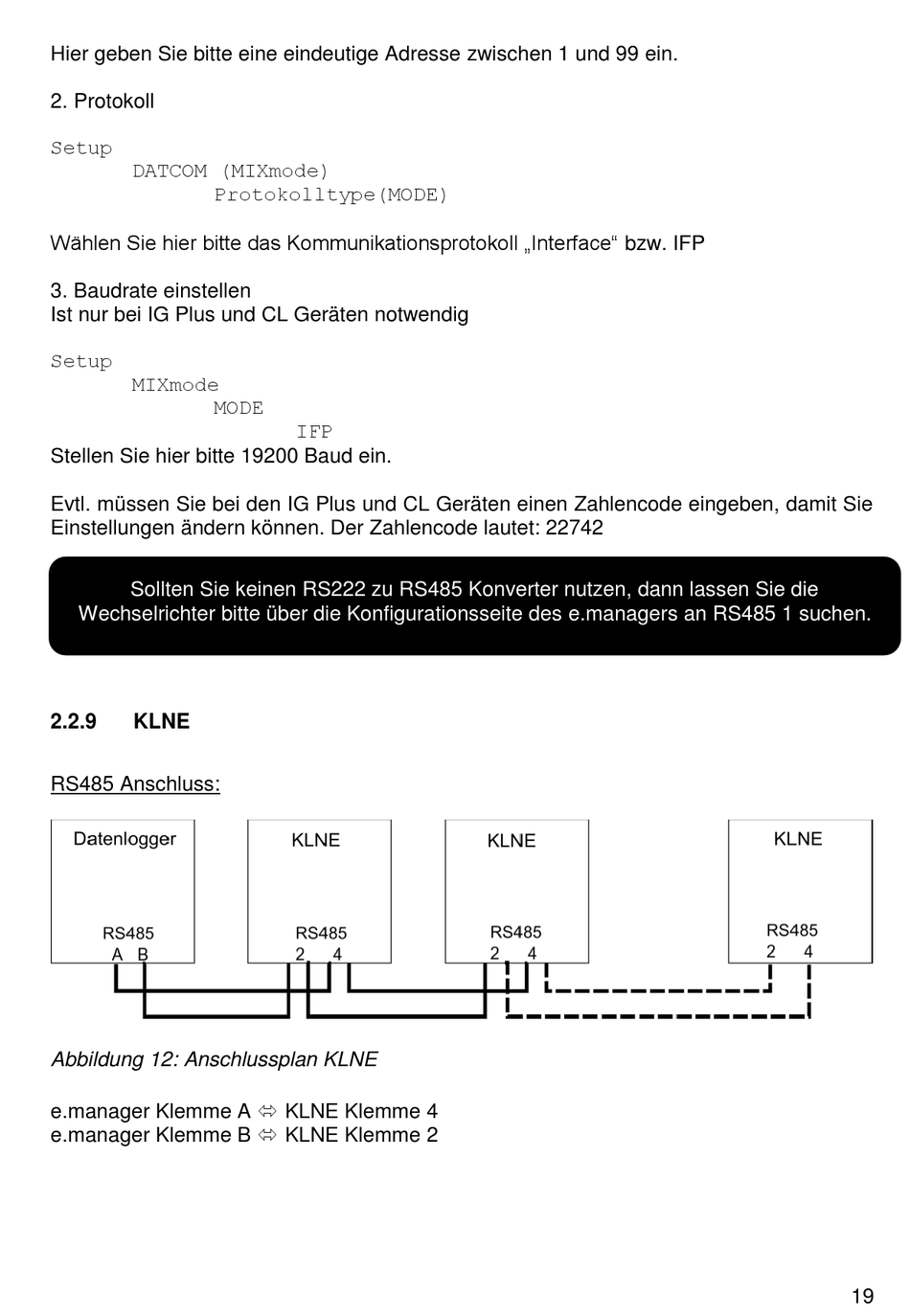

Hier geben Sie bitte eine eindeutige Adresse zwischen 1 und 99 ein.
2. Protokoll
Setup
DATCOM (MIXmode)
Protokolltype(MODE)
Wählen Sie hier bitte das Kommunikationsprotokoll „Interface" bzw. IFP
3. Baudrate einstellen
Ist nur bei IG Plus und CL Geräten notwendig
Setup
MIXmode
MODE
Stellen Sie hier bitte 19200 Baud ein.
Evtl. müssen Sie bei den IG Plus und CL Geräten einen Zahlencode eingeben, damit Sie
Einstellungen ändern können. Der Zahlencode lautet: 22742
Sollten Sie keinen RS222 zu RS485 Konverter nutzen, dann lassen Sie die
Wechselrichter bitte über die Konfigurationsseite des e.managers an RS485 1 suchen.
2.2.9
KLNE
RS485 Anschluss:
Abbildung 12: Anschlussplan KLNE
e.manager Klemme A KLNE Klemme 4
e.manager Klemme B KLNE Klemme 2
IFP
19
