2.5.1
Solarsensor
Als Solarstrahlungs- und Temperatursensor kann der Si-01TC-T-K zum Einsatz kommen.
Dieser kann an die Eingänge A1 bis A4 angeschlossen werden.
+12V
Digital I
Digital II

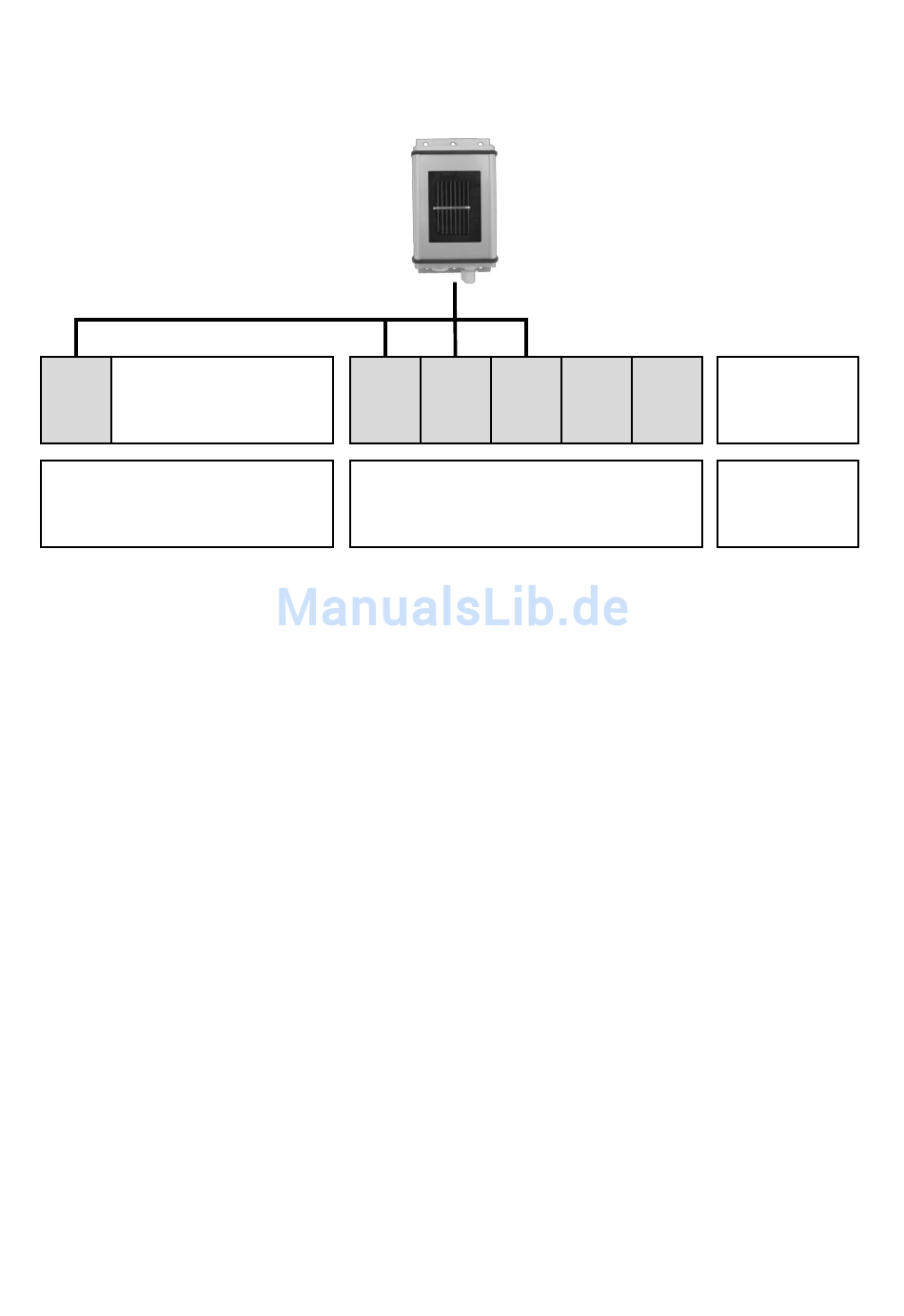

Abbildung 41: Anschlussplan Solarsensor
1. Verbinden Sie die orange Leitung (Solarstrahlung) des Sensors mit Klemme A1.
2. Verbinden Sie die braune Leitung (Temperatur) des Sensors mit Klemme A2.
3. Verbinden Sie die schwarze Leitung des Sensors mit Klemme GND.
4. Verbinden Sie die rote Leitung des Sensors mit +12V Spannungsquelle.
5. Verbinden Sie die Abschirmung des Sensors mit der Klemme GND. Bei kurzen
Strecken kann dieser weggelassen werden.
Alternativ können Sie andere analoge Sensoren anschließen.
Bitte aktivieren Sie auf der Weboberfläche des e.manager unter Konfiguration →
Geräte konfigurieren → Analoge Eingänge den entsprechenden Eingang:
Solarstrahlung
Zelltemperatur
2.5.2
PT1000 und PT100
Als Temperatursensor kann ein PT1000 oder ein PT100 zum Einsatz kommen. Dieser
kann an die Eingänge A1 bis A4 angeschlossen werden.
GND
A1
A2
Analog II
Offset: 0
Offset: -1235
A3
A4
Steigung: 1
Steigung: 0,1
Ext
Vin
39
