2.2.6
Siemens / Refusol
RS485 Anschluss:

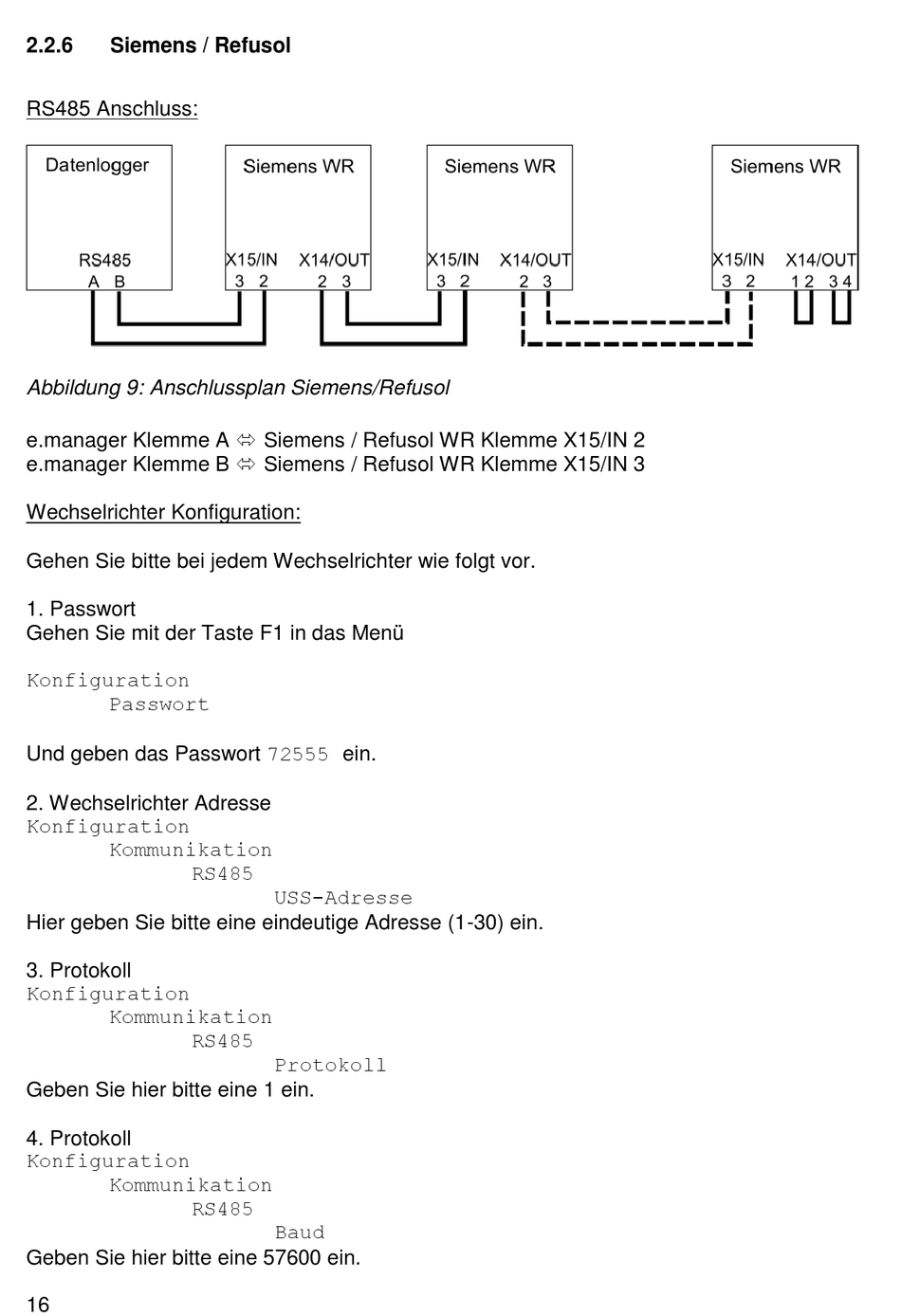

Abbildung 9: Anschlussplan Siemens/Refusol
e.manager Klemme A Siemens / Refusol WR Klemme X15/IN 2
e.manager Klemme B Siemens / Refusol WR Klemme X15/IN 3
Wechselrichter Konfiguration:
Gehen Sie bitte bei jedem Wechselrichter wie folgt vor.
1. Passwort
Gehen Sie mit der Taste F1 in das Menü
Konfiguration
Passwort
Und geben das Passwort 72555 ein.
2. Wechselrichter Adresse
Konfiguration
Kommunikation
RS485
Hier geben Sie bitte eine eindeutige Adresse (1-30) ein.
3. Protokoll
Konfiguration
Kommunikation
RS485
Geben Sie hier bitte eine 1 ein.
4. Protokoll
Konfiguration
Kommunikation
RS485
Geben Sie hier bitte eine 57600 ein.
16
USS-Adresse
Protokoll
Baud
