1. Geräteadresse
Einstellungen
Geräteadresse
Hier geben Sie bitte eine eindeutige Adresse zwischen 1 und 99 ein.
2. Ethernet
Da der RS485-Bus und das Ethernet die gleiche Buchse benutzen muss sichergestellt
sein, dass die Ethernetverbindung ausgeschaltet ist.
Einstellungen
Ethernet
Bitte stellen Sie hier das Ethernet aus.
3. Beim ersten bzw. letzten Wechselrichter das Ethernet einschalten.
2.3.2
Kostal
LAN Anschluss:

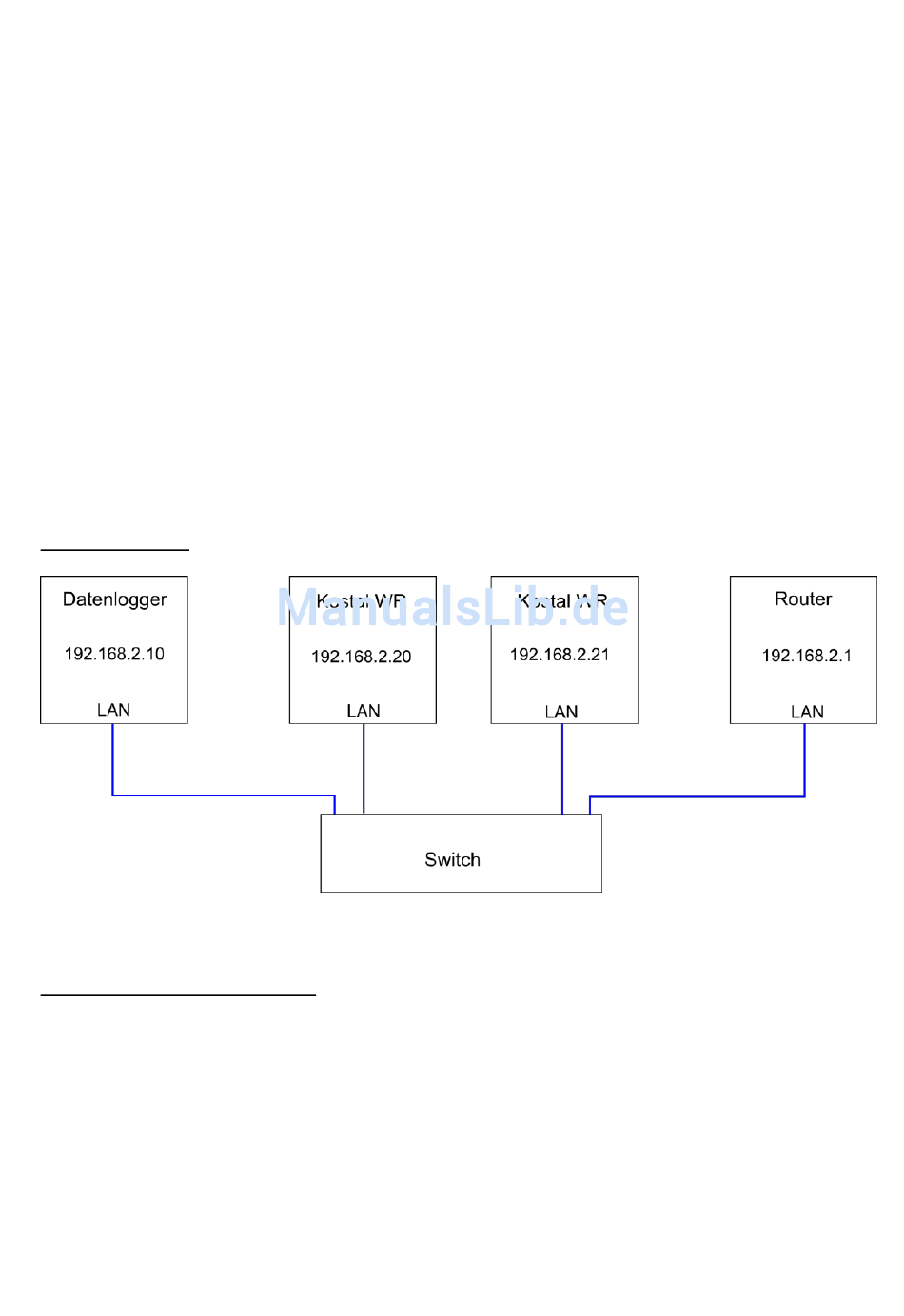

Abbildung 32: Anschlussplan Kostal
Wechselrichter Konfiguration:
Gehen Sie bitte bei jedem Wechselrichter wie folgt vor.
1. Webseite
Jeder Wechselrichter verfügt über eine interne Webseite zur Konfiguration der RS485
und IP Adresse.
Variante 1: Cross-Overkabel
-
Verbinden Sie den Wechselrichter mit einem Cross-Overkabel mit dem Lap-
top.
-
Stellen Sie Ihren Laptop so ein, dass die Netzwerkeinstellungen automa-
tisch bezogen werden.
31
