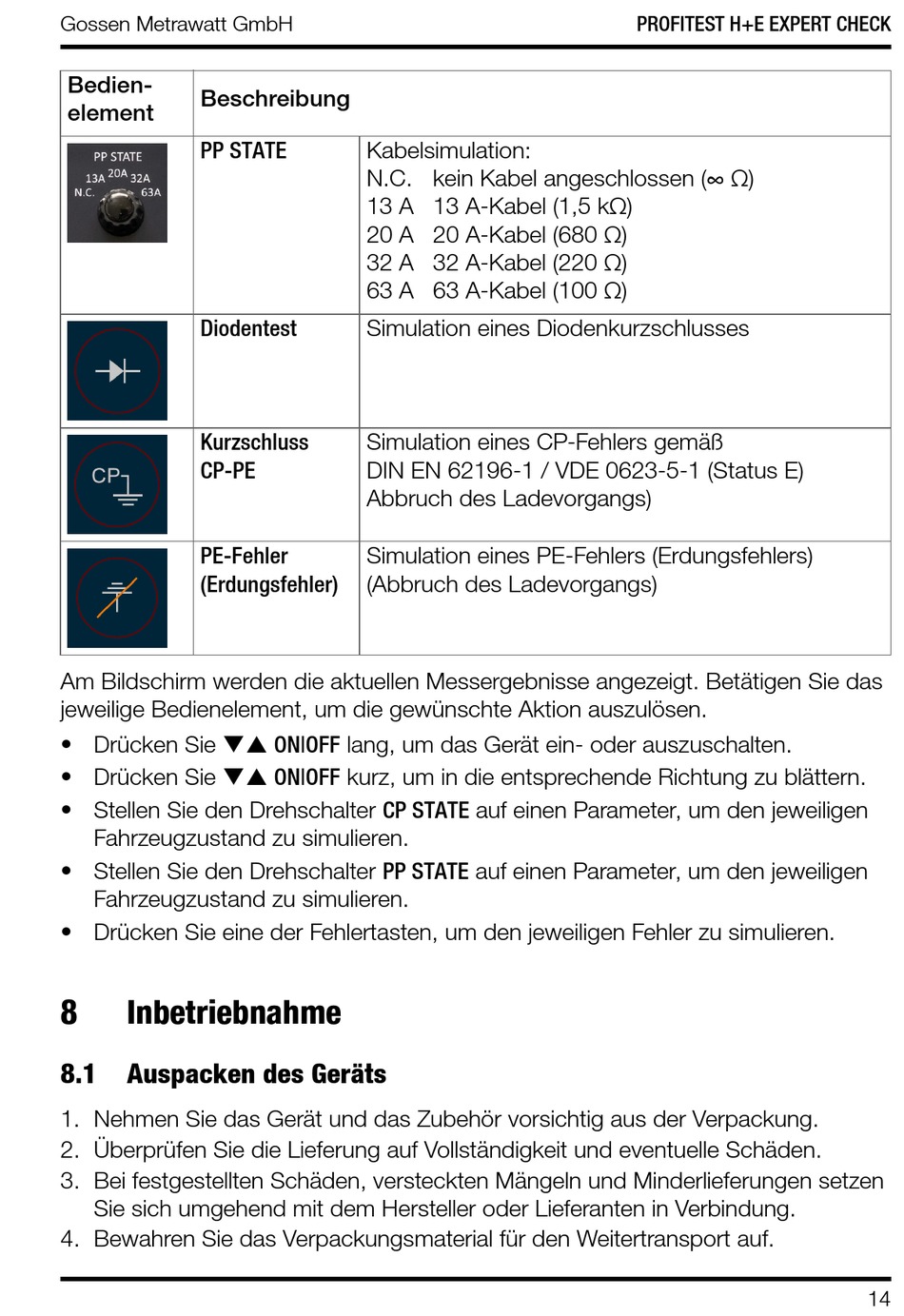

Bedien-
Beschreibung
element
PP STATE
Diodentest
Kurzschluss
CP-PE
PE-Fehler
(Erdungsfehler)
Am Bildschirm werden die aktuellen Messergebnisse angezeigt. Betätigen Sie das
jeweilige Bedienelement, um die gewünschte Aktion auszulösen.
• Drücken Sie ON|OFF lang, um das Gerät ein- oder auszuschalten.
• Drücken Sie ON|OFF kurz, um in die entsprechende Richtung zu blättern.
• Stellen Sie den Drehschalter CP STATE auf einen Parameter, um den jeweiligen
Fahrzeugzustand zu simulieren.
• Stellen Sie den Drehschalter PP STATE auf einen Parameter, um den jeweiligen
Fahrzeugzustand zu simulieren.
• Drücken Sie eine der Fehlertasten, um den jeweiligen Fehler zu simulieren.
8
Inbetriebnahme
8.1
Auspacken des Geräts
1. Nehmen Sie das Gerät und das Zubehör vorsichtig aus der Verpackung.
2. Überprüfen Sie die Lieferung auf Vollständigkeit und eventuelle Schäden.
3. Bei festgestellten Schäden, versteckten Mängeln und Minderlieferungen setzen
Sie sich umgehend mit dem Hersteller oder Lieferanten in Verbindung.
4. Bewahren Sie das Verpackungsmaterial für den Weitertransport auf.
Kabelsimulation:
N.C. kein Kabel angeschlossen (∞ Ω)
13 A 13 A-Kabel (1,5 kΩ)
20 A 20 A-Kabel (680 Ω)
32 A 32 A-Kabel (220 Ω)
63 A 63 A-Kabel (100 Ω)
Simulation eines Diodenkurzschlusses
Simulation eines CP-Fehlers gemäß
DIN EN 62196-1 / VDE 0623-5-1 (Status E)
Abbruch des Ladevorgangs)
Simulation eines PE-Fehlers (Erdungsfehlers)
(Abbruch des Ladevorgangs)
PROFITEST H+E EXPERT CHECK
14
