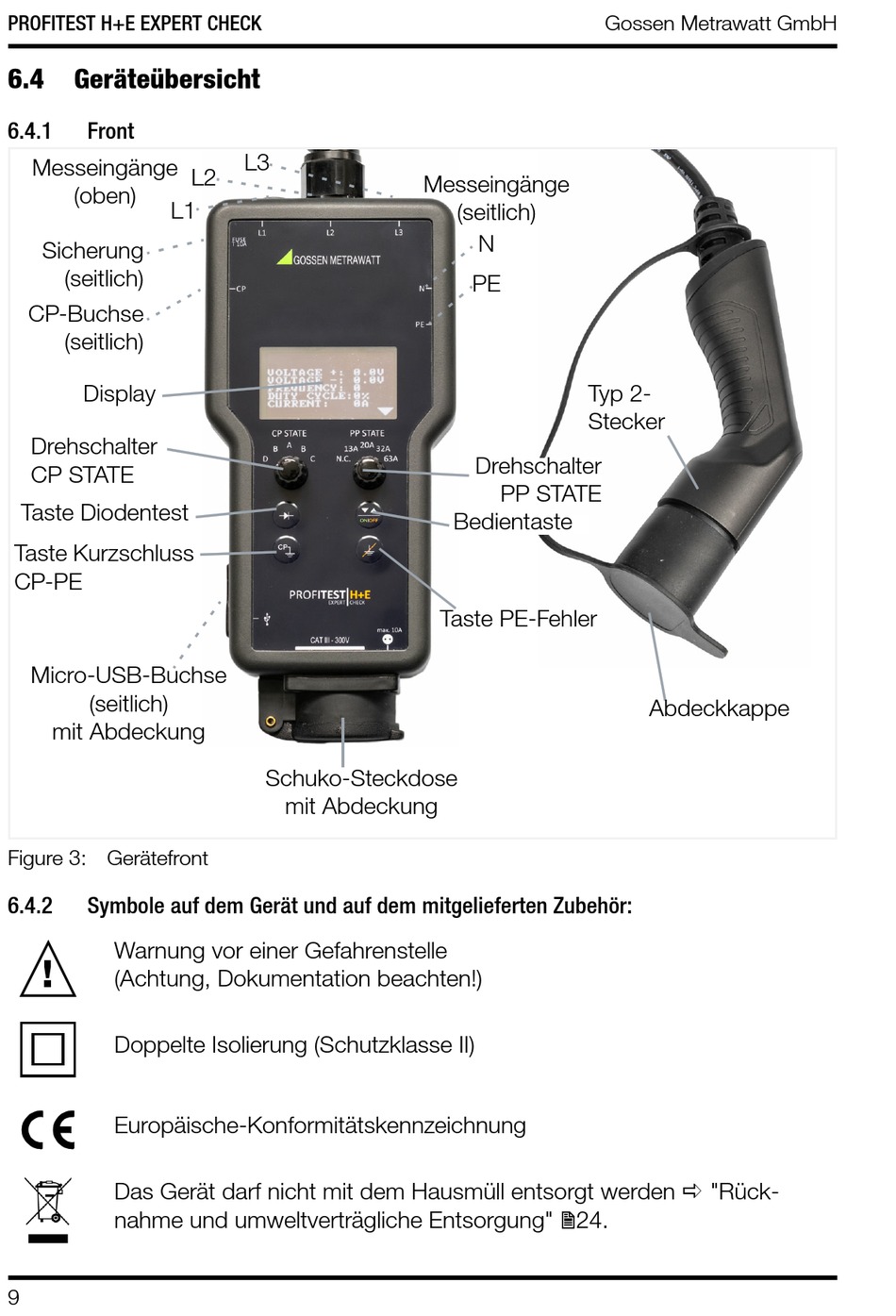

PROFITEST H+E EXPERT CHECK
6.4
Geräteübersicht
6.4.1
Front
Messeingänge
(oben)
L1
Sicherung
(seitlich)
CP-Buchse
(seitlich)
Display
Drehschalter
CP STATE
Taste Diodentest
Taste Kurzschluss
CP-PE
Micro-USB-Buchse
(seitlich)
mit Abdeckung
Figure 3: Gerätefront
6.4.2
Symbole auf dem Gerät und auf dem mitgelieferten Zubehör:
Warnung vor einer Gefahrenstelle
!
(Achtung, Dokumentation beachten!)
Doppelte Isolierung (Schutzklasse II)
Europäische-Konformitätskennzeichnung
Das Gerät darf nicht mit dem Hausmüll entsorgt werden "Rück-
nahme und umweltverträgliche Entsorgung" 24.
9
L3
L2
Schuko-Steckdose
mit Abdeckung
Messeingänge
(seitlich)
N
PE
Typ 2-
Stecker
Drehschalter
PP STATE
Bedientaste
Taste PE-Fehler
Gossen Metrawatt GmbH
Abdeckkappe
