PROFITEST H+E EXPERT CHECK
7

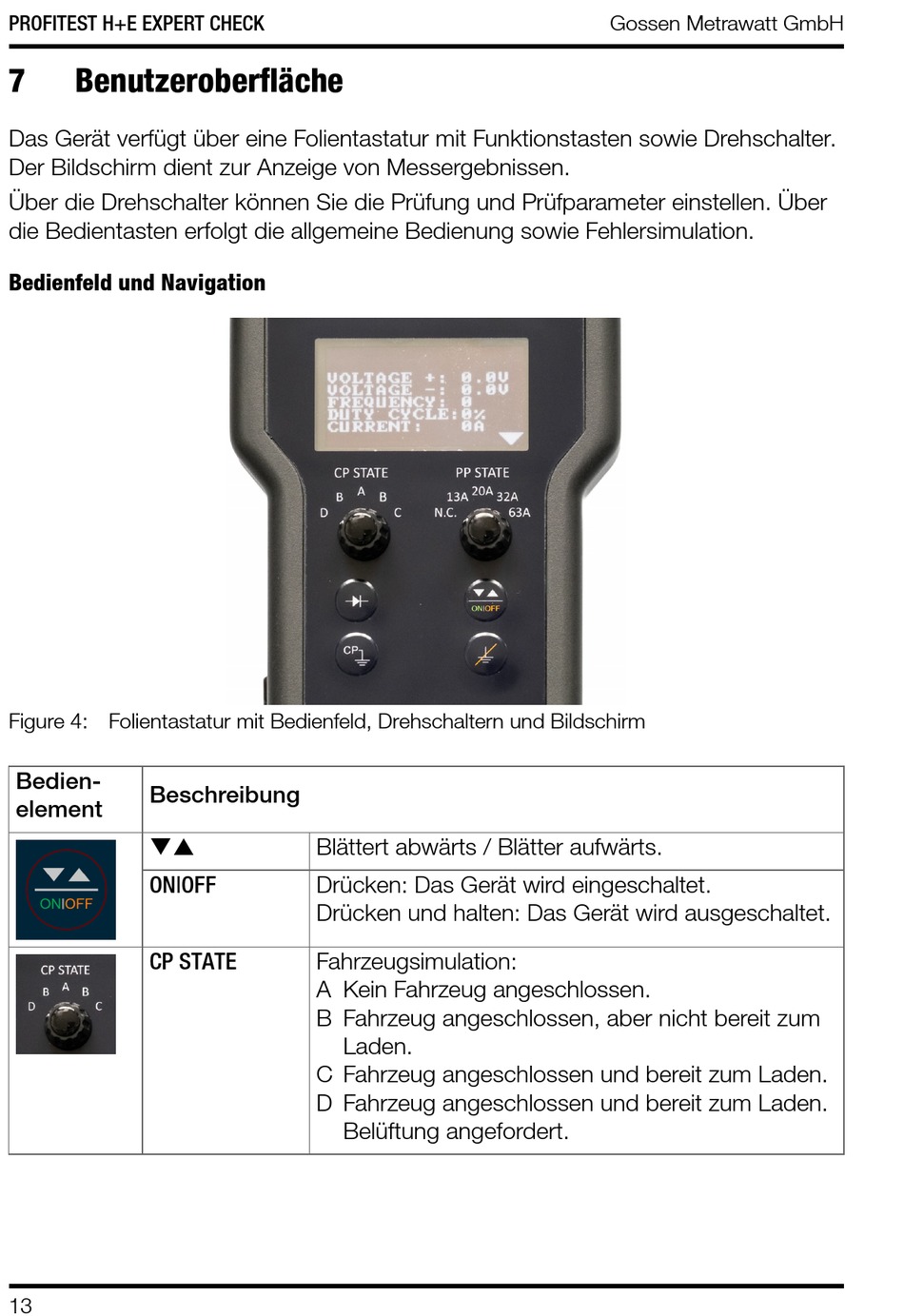

Benutzeroberfläche
Das Gerät verfügt über eine Folientastatur mit Funktionstasten sowie Drehschalter.
Der Bildschirm dient zur Anzeige von Messergebnissen.
Über die Drehschalter können Sie die Prüfung und Prüfparameter einstellen. Über
die Bedientasten erfolgt die allgemeine Bedienung sowie Fehlersimulation.
Bedienfeld und Navigation
Figure 4: Folientastatur mit Bedienfeld, Drehschaltern und Bildschirm
Bedien-
Beschreibung
element
ON|OFF
CP STATE
13
Blättert abwärts / Blätter aufwärts.
Drücken: Das Gerät wird eingeschaltet.
Drücken und halten: Das Gerät wird ausgeschaltet.
Fahrzeugsimulation:
A Kein Fahrzeug angeschlossen.
B Fahrzeug angeschlossen, aber nicht bereit zum
Laden.
C Fahrzeug angeschlossen und bereit zum Laden.
D Fahrzeug angeschlossen und bereit zum Laden.
Belüftung angefordert.
Gossen Metrawatt GmbH
