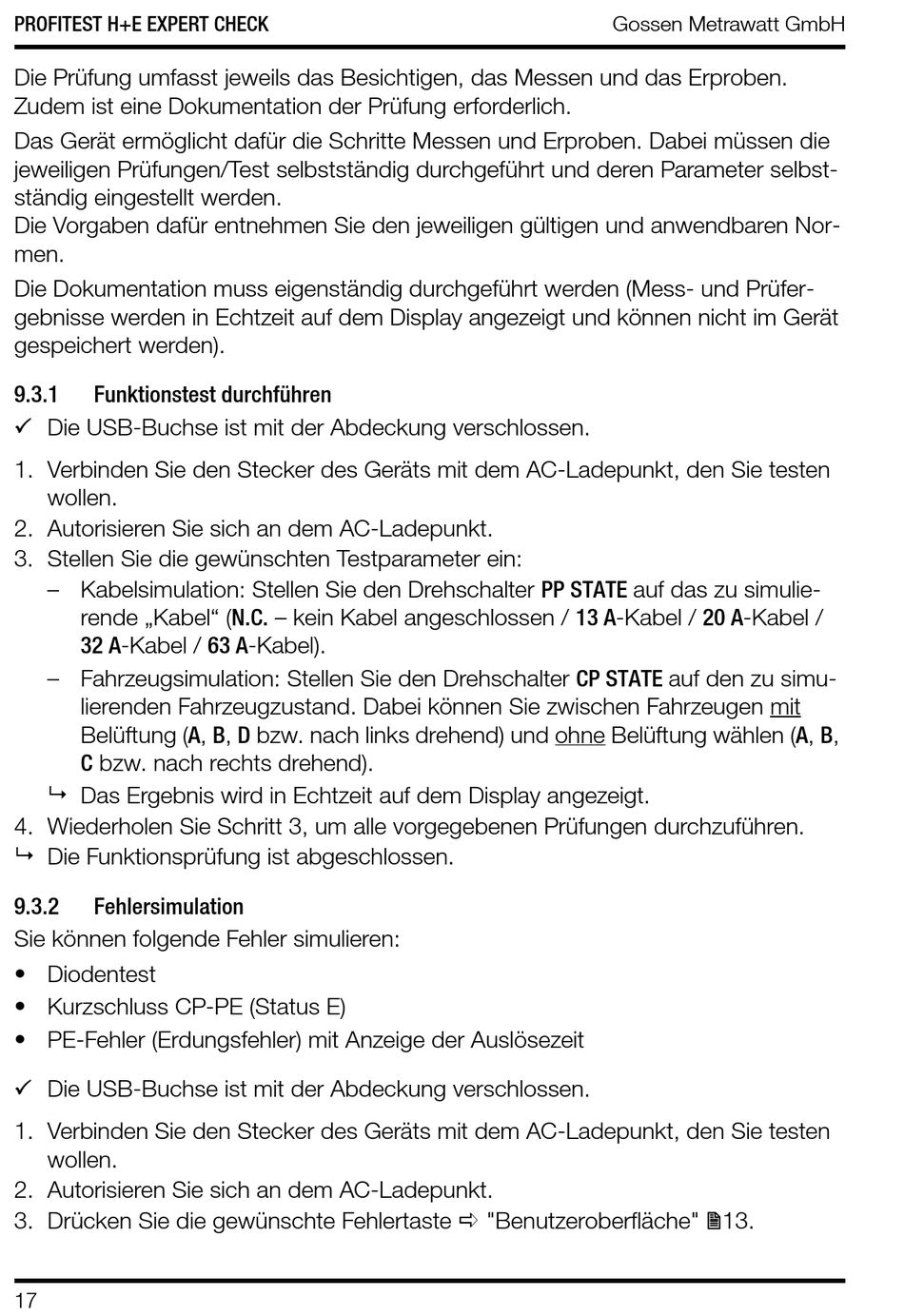

PROFITEST H+E EXPERT CHECK
Die Prüfung umfasst jeweils das Besichtigen, das Messen und das Erproben.
Zudem ist eine Dokumentation der Prüfung erforderlich.
Das Gerät ermöglicht dafür die Schritte Messen und Erproben. Dabei müssen die
jeweiligen Prüfungen/Test selbstständig durchgeführt und deren Parameter selbst-
ständig eingestellt werden.
Die Vorgaben dafür entnehmen Sie den jeweiligen gültigen und anwendbaren Nor-
men.
Die Dokumentation muss eigenständig durchgeführt werden (Mess- und Prüfer-
gebnisse werden in Echtzeit auf dem Display angezeigt und können nicht im Gerät
gespeichert werden).
9.3.1
Funktionstest durchführen
Die USB-Buchse ist mit der Abdeckung verschlossen.
1. Verbinden Sie den Stecker des Geräts mit dem AC-Ladepunkt, den Sie testen
wollen.
2. Autorisieren Sie sich an dem AC-Ladepunkt.
3. Stellen Sie die gewünschten Testparameter ein:
– Kabelsimulation: Stellen Sie den Drehschalter PP STATE auf das zu simulie-
rende „Kabel" (N.C. – kein Kabel angeschlossen / 13 A-Kabel / 20 A-Kabel /
32 A-Kabel / 63 A-Kabel).
– Fahrzeugsimulation: Stellen Sie den Drehschalter CP STATE auf den zu simu-
lierenden Fahrzeugzustand. Dabei können Sie zwischen Fahrzeugen mit
Belüftung (A, B, D bzw. nach links drehend) und ohne Belüftung wählen (A, B,
C bzw. nach rechts drehend).
Das Ergebnis wird in Echtzeit auf dem Display angezeigt.
4. Wiederholen Sie Schritt 3, um alle vorgegebenen Prüfungen durchzuführen.
Die Funktionsprüfung ist abgeschlossen.
9.3.2
Fehlersimulation
Sie können folgende Fehler simulieren:
• Diodentest
• Kurzschluss CP-PE (Status E)
• PE-Fehler (Erdungsfehler) mit Anzeige der Auslösezeit
Die USB-Buchse ist mit der Abdeckung verschlossen.
1. Verbinden Sie den Stecker des Geräts mit dem AC-Ladepunkt, den Sie testen
wollen.
2. Autorisieren Sie sich an dem AC-Ladepunkt.
3. Drücken Sie die gewünschte Fehlertaste "Benutzeroberfläche" 13.
17
