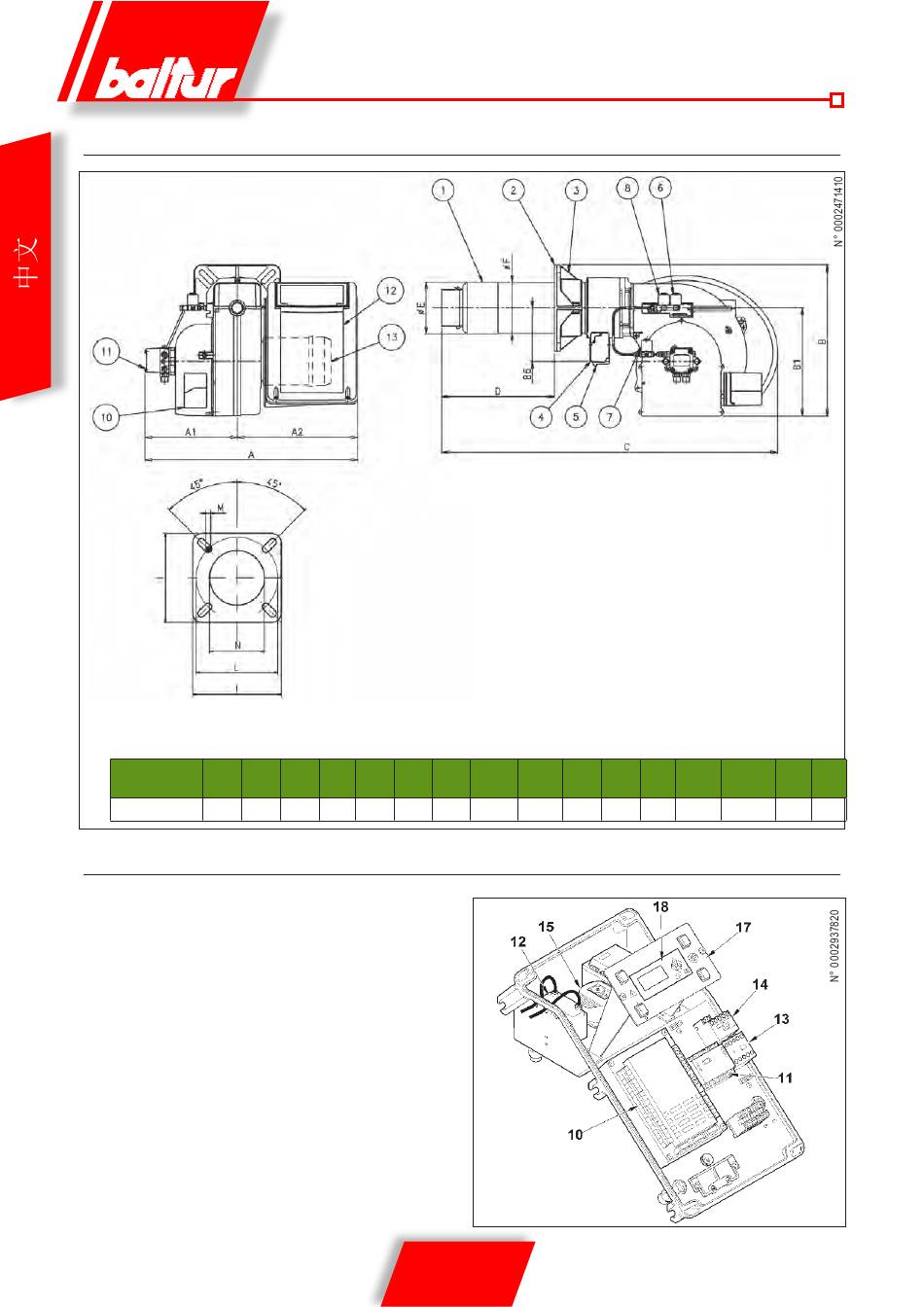

总体尺寸
A A1
640 270
TBML 50 ME
电控面板的元气件
• 10) 设备
• 12) 点火变压器
• 13) 马达接触器
• 14) 热继电器
• 15) 空气压力开关
• 17) 显示面板
• 18) 装置显示屏
A2 B B1 B2 C
370 455 325 160 1020
6 / 30
0006160034_201307
1)
燃烧头
2)
密封圈
3)
燃烧器/锅炉固定法兰
4)
燃气管路固定法兰
5)
燃气调节伺服电机
6)
二段电磁阀
7)
安全电磁阀
8)
一段电磁阀
10) 空气调节伺服电机
11) 泵
12) 电控面板
13) 电机
D 最小 D 最大 E F
Ø Ø
170 340 156 152 260
I L 最小 L 最大 M N
225 300 M12 160
