Inhaltszusammenfassung für SOLARFOCUS ecotopzero 15

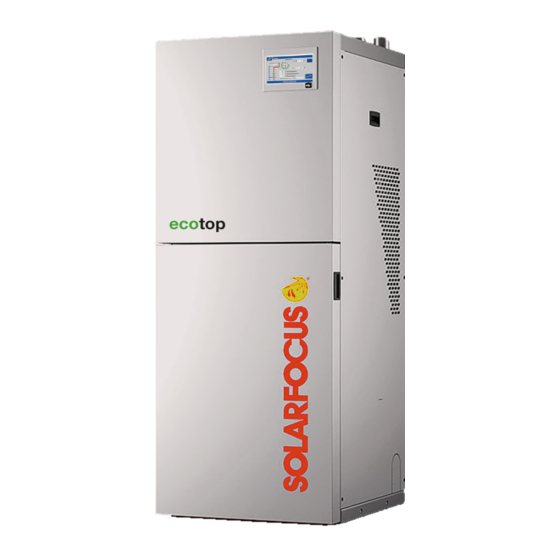

- Seite 1 Pellet-Heizkessel ecotop zero , ecotop light Betriebsanleitung für den Anlagenbetreiber Vor Bedienung sorgfältig lesen. DR-0178-DE / v14-230522...
- Seite 2 5.10 Solaranlage 3.4 Haftungsbeschränkung 5.11 Temperaturdifferenz Laderregelung 4 Angaben zum Produkt 6 Regelung mit dem Internet verbinden 40 4.1 Produktbeschreibung 6.1 SOLARFOCUS-connect 4.2 Brennstoff: Pellets 6.1.1 Bestellung und Freischaltung 4.3 Anforderungen an den Pellets- 6.1.2 Voraussetzungen für die Nutzung lagerraum 4.4 Ersatzteile...
- Seite 3 8.2 Emissionsmessung Fremdkessel 9 Nachrichten 9.1 Mögliche Meldungen 9.2 Erklärungen 10 Elektrische Sicherungen Kundendienst-Bestellformular-Biomasse 63 Wartungsvertrag ecotop-zero, ecotop-light Betriebsanleitung...
- Seite 4 Ihrer Anlage sind folgende Punkte wichtig: – Fachgerechte Planung und Installation – Einschulung des Anlagenbetreibers bei Hersteller Inbetriebnahme – SOLARFOCUS GmbH Regelmäßige Wartung durch den Betreiber – Regelmäßige Wartung durch Fachpersonal Werkstrasse 1, A-4451 St.Ulrich – Beachten der Angaben und Hinweise in dieser Firmenbuchnr.: 281755x Anleitung Tel.: +43 7252 50 002-0...
- Seite 5 2Sicherheitshinweise falsche Wartung führt zu ineffizientem Betrieb, 2 Sicherheitshinweise höherem Ausfallrisiko der Anlage und steigert das Gefahrenpotential. Empfehlung: Wartungsvertrag vereinbaren Qualifikation des Personals – Reparaturen nur von Fachpersonal vorneh- – Arbeiten an elektrischen und hydraulischen men lassen. Schlecht durchgeführte Repara- Teilen dürfen nur von einer ausgebildeten turen können zu Risiken für den Anwender und Elektrofachkraft in Übereinstimmung mit den...
- Seite 6 – Der Kessel und die Komponenten der eine überdurchschnittliche Kesselkorrosion zur Heizungsanlage müssen regelmäßig gewartet Folge haben. und geprüft werden. - SOLARFOCUS empfiehlt Hinweis Dies ist die Voraussetzung den Einbau eines Mikro- – für ein dauerhaft zuverlässiges Funktionieren blasenabscheiders z.B. SpiroVent des Kessels, an der heißesten Stelle im System.
- Seite 7 Unregelmäßigkeiten, welche den Gebrauch nicht – Wir haften nicht für Teile, die nicht von beeinflussen, zu keinen Garantieansprüchen. SOLARFOCUS erzeugt wurden. Wir sind aber bereit, unsere gegenüber dem Erzeuger Zur Inanspruchnahme muss die Rechnung (diesen Mangel betreffenden) bestehenden innerhalb des vorgegebenen Zahlungszieles Ansprüche an den Käufer abzutreten.
- Seite 8 4Angaben zum Produkt 4.3 Anforderungen an den Pellets- 4 Angaben zum Produkt lagerraum Die Anforderungen an ein Pelletlager werden in der ISO 20023 im Detail beschrieben. Die wichtigsten Anforderungen an das Pelletlager 4.1 Produktbeschreibung sind, dass der Brennstoff vor Feuchtigkeit geschützt ist, der Lagerraum gut belüftet ist und zero light...
- Seite 9 4Angaben zum Produkt Dieses finden Sie hier: Erweiterung für den Abgasrohranschluss Im Lieferumfang ist zur optionalen Erweiterung des Abgasrohranschlusses von Ø100 mm auf Ø130 Im Lager müssen Elektro- und Wasser- mm das Zubehörteil (Art. 66556NIRO) enthalten. installationen unter Putz liegen. Kein Licht im Dieses ist für die Abgasrohrausrichtung nach oben Lager! und nach hinten verwendbar.
- Seite 10 4Angaben zum Produkt Funktionsweise: 4.6 Typenschild – Wenn die Kesseltemperatur den Parameter Wärmeableitung Max. Kesseltemperatur übersteigt, werden die Pumpen zu den Verbrauchern eingeschaltet, und der Heizkreis- mischer öffnet. Somit wird Energie vom Kessel abgeführt, ein Auslösen weiterer Sicher- heitseinrichtungen kann eventuell vermieden werden.
- Seite 11 4Angaben zum Produkt geleitet. Folgeschäden an der Anlage werden 4.8.5 Zellradschleuse dadurch vermieden. – Das Sicherheitsventil ist im Normalbetrieb geschlossen. – Die normative Vorgabe finden Sie in der EN 12828. Das Sicherheitsventil (bzw. eine Sicherheitsgruppe) ist nicht im Liefer- umfang enhalten. Die bauseitige Montage ist erforderlich.
- Seite 12 4.10 Innovative Technologie Elektrostatischer Staubabscheider Um die letzten, noch nicht abgeschiedenen Staubpartikel auch noch aus dem Abgasstrom zu filtern, hat SOLARFOCUS einen integrierten elektrostatischen Abscheider entwickelt. Eine spezielle Sprühelektrode mit einer Hochspan- nung von bis zu 30 kV ionisiert die feinen Staubpar- tikel.
- Seite 13 4Angaben zum Produkt 4.12 Technische Daten zero light ecotop , ecotop Einheit Nennwärmeleistung (NWL) [kW] 15,4 19,7 Wärmeleistungsbereich [kW] 4,6 - 15,4 5,9 - 19,7 7,2 - 24,0 Energieeffizienzklasse Kesselklasse gemäß EN 303-5:2012 Kesselwirkungsgrad - zero - Volllast 95,7 95,3 94,9 Kesselwirkungsgrad - -zero - Teillast 95,9...
- Seite 14 4Angaben zum Produkt CO Volllast [mg/m³] CO Teillast [mg/m³] zero light ecotop , ecotop Einheit Vollast [mg/m³] NOx Teillast [mg/m³] Org. C Vollast [mg/m³] Org. C Teillast [mg/m³] Staubanteil Volllast [mg/m³] Staubanteil Teillast [mg/m³] light Emission laut Prüfbericht - ecotop Abgaswerte (bezogen auf 13% O ) aus dem Prüfbericht: TÜV Süd...
- Seite 15 4Angaben zum Produkt 4.13 Abmessungen Vorderseite Rückseite Seitenansicht Draufsicht: Abgasrohr nach oben Draufsicht: Abgasrohr nach hinten Kessel-Rücklauf Kessel-Vorlauf Abgasrohr Pellets-Rückluft Pellets-Saugen Betriebsanleitungecotop-zero, ecotop-light...
- Seite 16 5Bedienung und Betrieb 5.1 Hauptmaske der Regelung 5 Bedienung und Betrieb Touch-Display zur Bedienung Sobald das Display mit Netzspannung versorgt ist, manager-touch startet die Kesselregelung eco . Die Regelung wird bis zur Anzeige der Hauptmaske hochgefahren. Das Touch-Display mit den Fingern bedienen.
- Seite 17 5Bedienung und Betrieb START 5.3 Auswahlmenü Nach dem Drücken des Start -Buttons ist Zum Auswahlmenü gelangt man durch Antippen der Brenner betriebsbereit und kann des Kessel-Symbols in der Hauptmaske. Heiz-Anforderungen der Verbraucher erfüllen. Der Brenner geht in Bereit- schaft, sobald eine Heiz-Anforderung erfüllt ist, oder die Zeitfreigabe >...
- Seite 18 5Bedienung und Betrieb 5.4 Kundenmenü 5.4.1 Kessel Sollwerte Brennerfreigabe Zeit Kessel Sollwerte > 18 Innerhalb der Freigabezeiten darf der Brenner Saugaustragung > 19 starten. Außerhalb dieser Zeiten wird nicht gestar- Wärmetauscher-Reinigung > 20 tet, bzw. der Brenner gestoppt. Eine Zeitfreigabe Benutzersperre >...
- Seite 19 5Bedienung und Betrieb wenn er vom SOLARFOCUS-Kessel die Freigabe erhält (z.B.: aufgrund von Brennstoffmangel, Betriebsstörung, ...) 5.4.2 Saugaustragung Mögliche Einstellungen: – (empfohlene Einstellung): Nach Automatisch drei erfolgreichen Saugvorgängen an einer Sonde wird zur nächsten Sonde gewechselt. Ein gleichmäßiges Absinken des Füllstandes im Pellets-Lagerraum wird erreicht.
- Seite 20 Masken aktiv. 5.4.4 Benutzersperre Passwort Reset Das aktuelle Passwort wird auf den Wert solarfocus zurückgesetzt. Neues Passwort übernehmen Das neue Passwort im Eingabefeld erfassen und anschließend den Button Neues Passwort überneh- drücken. Bei der Bildschirmtastatur die Eingabe mit der Taste bestätigen.
- Seite 21 5Bedienung und Betrieb In diesem Menü werden die Betriebsstunden der 5.4.5 Nachrichtenprotokoll einzelnen Ausgänge aufgelistet. Diese werden nur dann gezählt, wenn der entsprechende Ausgang eingeschaltet ist. Durch Klicken auf den Button kommt man zur Anzeige des Pelletsverbrauches. Durch Drücken Der Button ist nur sichtbar, wenn eine Meldung des Reset Button , wird der Pelletsverbrauch mit aktiv, also nicht quittiert ist.
- Seite 22 5Bedienung und Betrieb Der Pelletsverbrauch wird mit maximal 15% 5.4.7 Ausgangstest Kessel Abweichung angezeigt und dient gemeinsam mit dem Wirkungsgrad zur Berechnung der Wärmemenge. Der Wirkungsgrad ist abhängig von der Differenz der Umgebungstemperatur zur Abgastemperatur, dem Restsauerstoffgehalt und dem Energiegehalt der Pellets ACHTUNG - Diese Funktion ist nur von Fachpersonal auszuführen.
- Seite 23 Die Installation und Konfiguration mySOLARFOCUS-App > 42 dieser Funktionen ist kundenseitig Sprachauswahl vorzunehmen, d.h. nicht im Rahmen Datum und Uhrzeit der Inbetriebnahme- und Service- tätigkeiten für Ihre SOLARFOCUS- Anlage enthalten. Servicemenü Voraussetzungen zur Verwendung manager-touch – Regelung mit 7" Display –...
- Seite 24 5Bedienung und Betrieb Einstellung in der Regelung ► Aktivieren Sie die Modbus TCP Schnittstelle Die grüne Farbe signalisiert dabei die Verfüg- barkeit der Schnittstelle sowie den aktiven Datenaustausch. Rote Färbung weist auf nicht erfolgte Aktivierung oder eine fehlende Verbindung hin. Steht ein Text in der ausgewählten Sprache nicht zur Verfügung, wird dieser in Englisch angezeigt.
- Seite 25 5Bedienung und Betrieb 5.5 Ausgangstest Heizkreis 5.6 Heizkreis ACHTUNG - Diese Funktion ist nur von Fachpersonal auszuführen. Die vorhandenen elektrischen Ausgänge sind direkt mittels Button ein- und ausschaltbar. Dies dient der Funktionsprüfung der einzelnen Komponenten. Heizkreis Name Betriebsart Außentemperatur mittlere Außentemperatur Raumtemperatur Anzeige Raumtemperaturregler Betriebs- Temperatur der Energiequelle...
- Seite 26 5Bedienung und Betrieb Der Raumeinfluss muss dafür auf Ein oder Gleitend 5.6.1 Heizkreis Einstellungen gestellt sein. Der Heizkreis wird mit der Berech- versorgt. neten Vorlauf-Solltemperatur Absenkbetrieb Die Heizkreispumpe wird angesteuert. Eine Abschaltung erfolgt wenn – die Außenabschalttemperatur Absenk- erreicht wird, oder betrieb –...
- Seite 27 5Bedienung und Betrieb wenn die Außentemperatur die Frostschutz- Im Heizbetrieb wird die Heizkurve für Heizbetrieb temperatur unterschreitet). (rot) verwendet. Im Absenkbetrieb wird die Heizkurve für Absenk- betrieb (= Heizkurve für Heizbetrieb minus ) (blau) verwendet. Absenkung Ferienbetrieb Die Heizkurve muss an das jeweilige Gebäude und Der Ferienbetrieb setzt für die eingege- an dessen Heizsystem angepasst werden.
- Seite 28 5Bedienung und Betrieb In der Heizkreis-Betriebsart Heizbetrieb gilt: Je nach Gebäudestandard empfiehlt sich die Die berechnete Vorlauf-Solltemperatur = 34,7°C. Umstellung von der 2-Punkt- auf die 3-Punkt- Der Heizkreis wird mit 37,4°C versorgt. Heizkurve. Gegenüber der 2-Punkt-Heizkurve ist die Vorgabe einer dritten Temperatur möglich, In der Heizkreis-Betriebsart Absenkbetrieb gilt: d.h.
- Seite 29 5Bedienung und Betrieb Aktuelle Außen- Temperatur- empfohlene ten (Betriebsart: Heizkeis ausschal- temperatur Empfinden Anpassung ten). Temperaturwert zu warm verringern Temperaturwert Frostschutztemperatur zu kalt erhöhen Unterschreitet die Außentemperatur den hier -5°C bis +5°C Temperaturwert eingestellten Wert, dann wird die Heizkreispumpe zu warm senken eingeschaltet und der Brenner startet.
- Seite 30 5Bedienung und Betrieb Im Fachpersonalmenü kann für jede Heizzeit in der 5.6.5 Raumeinstellungen Zeitschaltung eine eigene Raumsolltemperatur eingestellt werden. Für die Betriebsart Heizbetrieb gilt: Raumsolltemperatur Heizbetrieb = Raumsoll- temperatur Heizzeit 1. Raumeinflussfaktor Die Differenz zwischen der gemessenen Raumtemperatur und der aktuellen Raumsoll- temperatur wird mit diesem Faktor multipliziert und das Ergebnis zur berechneten Vorlauf-...
- Seite 31 5Bedienung und Betrieb Diese Temperatur wurde via mySOLARFOCUS- App eingestellt und wird mit dem Handy-Symbol auf der Maske angezeigt. Raumsolltemperatur-Offset Raumbediengerät Am Raumbediengerät kann die Raumsoll- Sobald das Trocknungsprogramm gestartet temperatur über einen Offset geregelt, also erhöht wurde, wird es je nach eingestelltem Protokoll oder vermindert werden.
- Seite 32 5Bedienung und Betrieb Durch Anklicken des Informations- 5.7 Trinkwasser-Erwärmung Buttons öffnet sich die Maske Estrich- protokoll, in der die einzelnen eingestell- ten Werte der Stufen für die Vorlaufsolltemperatur sowie deren Fortschritt angezeigt werden. Die Trinkwassererwärmung kann auf drei Arten erfolgen: –...
- Seite 33 5Bedienung und Betrieb Eine neuerliche Ladung startet, wenn die 5.7.2 Trinkwasserspeicher Ein- Trinkwasserspeicher-Temperatur auf den Wert stellungen abzüglich Hysterese absinkt. Solltemperatur Beispiel: Solltemperatur 1 = 55°C Hysterese = 10°C Die TWS-Ladung startet, wenn die Temperatur im Trinkwasserspeicher auf 45°C absinkt (Voraus- setzung: Die Temperatur der Energiequelle liegt um 5°C über 45°C).
- Seite 34 5Bedienung und Betrieb Wenn Sie die mySOLARFOCUS-App > 42 verwenden, dann steht die Betriebsart Montag - Sonntag nicht zur Verfügung. 5.7.3 Hygiene-Kombispeicher HYKO Dieser Speicher dient zur gleichzeitigen Aufberei- tung von Trink- und Heizwasser. Das Trinkwasser wird dabei im Durchlaufprinzip durch Edelstahl- Wellrohrregister im Heizwasser geleitet und so Frischwassermodul Name hygienisch erwärmt.
- Seite 35 5Bedienung und Betrieb Pumpensteuerung 5.8 Zirkulationsregelung Die Frischwassermodulpumpe ist Immer Aus: dauerhaft ausgeschaltet. Es erfolgt keine Trinkwas- sererwärmung. (optionale Zusatzfunktion) Eine Zirkulationsleitung bewirkt, dass auch bei Immer Ein : (=Handbetrieb) Die Frisch- langen Versorgungsleitungen das Warmwasser an wassermodulpumpe ist dauerhaft eingeschaltet. den Entnahmestellen (Waschbecken, Dusche, Küche,...) rasch zur Verfügung steht.
- Seite 36 5Bedienung und Betrieb Freigabeart Die Regelung mit Strömungsimpuls ist nur in Verbindung mit einem Frischwassermodul möglich. Immer Aus : Die Zirkulationsregelung ist dauerhaft Ist die Freigabeart Immer Aus gewählt, wird die ausgeschaltet. Zirkulationspumpe nicht gestartet und der Strömungsimpuls wird ignoriert. : Die Zirkulationsregelung ist dauerhaft Immer Ein Systemparameter...
- Seite 37 5Bedienung und Betrieb Die Zirkulationspumpe läuft 30 Sekunden, 5.9 Pufferspeicher danach pausiert die Pumpe für 4 Minuten, um anschließend wieder für 30 Sekunden zu laufen. Dies wiederholt sich während der Zeitfreigabe von 06:00 bis 08:00. Außerhalb der Zeitfreigabe wird die Zirkulationspumpe nicht angesteuert. Temperatur- und zeitgesteuerte Zirkulation Die temperaturgesteuerte Zirkulation ist nur verfüg- bar, wenn ein Temperaturfühler für die Zirkula-...
- Seite 38 5Bedienung und Betrieb Der Pufferspeicher wird so lange beladen, bis die Solaranlage weitere Informationen Pufferspeichertemperatur unten diesen Wert erreicht hat. Empfehlung: 60°C. Weitere Informationen erhalten Sie bei Erwerb dieser Funktion in einer separa- ten Anleitung mitgeliefert, DR-0007. Zur optimalen und effizienten Nutzung des Pufferspeichers soll die Differenz zwischen diesen beiden Tempera- turen größer als 15°C sein.
- Seite 39 5Bedienung und Betrieb Weitere Informationen erhalten Sie bei Erwerb dieser Funktion in einer separa- ten Anleitung mitgeliefert, DR-0014. ecotop-zero, ecotop-light Betriebsanleitung...
- Seite 40 Maske IP-Konfiguration 6.1 SOLARFOCUS-connect ► erforderliche Einstellungen in der Regelung (IP-Adresse, Gateway-Adresse, ...) vorneh- Mit SOLARFOCUS-connect greifen Sie direkt von men. ► Um zum IP-VNC-Icon zu gelangen, wählen Sie einem PC oder mobilen Gerät von jedem beliebi- gen Standort auf das Display der Regelung in der Regelung °...
- Seite 41 Bestellung und Freischaltung plus – octo – Sie erhalten SOLARFOCUS-connect indem Sie touch pellet – den Art. 60896 per Mail (app@solarfocus.at) maxi bestellen, oder einen Wartungsvertrag für die – manager-touch Regelzentrale eco Heizungsanlage mit der Option plus vereinbaren. SOLARFOCUS-connect Nicht kompatibel mit: –...
- Seite 42 6Regelung mit dem Internet verbinden verbinden - ohne zusätzliche Freigabeerfordernis 6.1.4 App installieren durch Sie. SOLARFOCUS-connect ist für Android und Apple Der Zugriff kann zeitlich limitiert gewährt werden verfügbar. und der User kann auch wieder entfernt werden. Die Installation der App SOLARFOCUS-connect kann aus dem jeweiligen App-Store oder via Browser (https://www.solarfocus-connect.com/)
- Seite 43 5,7"-Display nator – allen Kesseln der Baureihe thermi 6.2.2 Am Web-Server registrieren Sollte die Registrierung fehlschlagen, überprüfen Das Touch-Display muss am SOLARFOCUS Sie bitte folgende Faktoren: Webserver registriert werden: – Verbindung vom Display zum Router ► Drücken Sie den App-Button –...
- Seite 44 6Regelung mit dem Internet verbinden Aufgrund der Felder Postleitzahl und werden die Wetterprognose-Daten für die Wetterfrosch-Funktion an die Regelung gesandt. Alternativ zur Erfassung mittels App können Sie eine Anlage auch auf der Website (https://ww- w.mysolarfocus.com) anlegen. Es kann grundsätzlich nur einen Benutzer der Anlage geben.
- Seite 45 SOLARFOCUS Webserver registriert? – heizen muss – oder wann er es bleiben lassen Ist der Verbindungsstatus zwischen der kann, weil Sonnenschein erwartet wird. Regelung und dem SOLARFOCUS Webserver auf online ? – Ist der Parameter Daten senden auf Ja eingestellt?
- Seite 46 6Regelung mit dem Internet verbinden 6.3.2 Information Im Menü Wetterfrosch-Information wird die aktuelle Wetterprognose visualisiert. Wettereinfluss Heizkreis Dieser Bereich ist dann sichtbar, wenn der Heizkreis seine Energie aus einem in der Regelung freigeschaltenen Pufferspeicher bezieht. Wetterfrosch-Funktion Aktivieren Sie die Funktion Wetter- Aus: Die Wetterprognose wird in der Maske einfluss Heizkreis nur dann, wenn der angezeigt, hat aber keinen Einfluss auf die...
- Seite 47 6Regelung mit dem Internet verbinden – 0% = keine Absenkung der Vorlauftemperatur – 100% = maximale Absenkung der Heizkreis- bei guter Wetterprognose. Vorlauftemperatur Die Absenkung erfolgt bis maximal zur eingestellten Absenktemperatur. Die Heizkreis-Vorlauftemperatur wird innerhalb der Heizzeit maximal um die in der Maske Heizkurve eingestellte Absenkung verringert.
- Seite 48 6Regelung mit dem Internet verbinden Die maximal mögliche Verzögerung wird durch Bei guter Wetterprognose wird der Pufferspeicher einen Algorithmus berechnet und hängt unter innerhalb der Freigabezeit für eine kürzere Zeit anderem von folgenden Komponenten ab: beladen. – Wetterprognose Somit wird der thermischen Solaranlage die –...
- Seite 49 7Wartung und Reinigung 7 Wartung und Reinigung Tätigkeit Intervall AB FP gemäß regio- Emissionsmessung Eine regelmäßige Wartung der naler Vor- durchführen > 52 Heizungsanlage ist Voraussetzung für schriften ein dauerhaft zuverlässiges Funktio- Überprüfung des Hei- nieren, einen energiesparenden und zungswassers (pH- jährlich umweltschonenden Betrieb und eine Wert, Härte, Leit-...
- Seite 50 7Wartung und Reinigung [1] Klickt man auf den Info-Button, so gelangt man zur Kessel- durch den elektrostatischen Staubabscheider reinigungsstatistik. Dort sind die letzten 5 Kesselreinigungen (optional), bis zur Ablage in der Aschebox. protokolliert. ACHTUNG - Während der Ascheaus- ► Führen Sie die jeweils dort angeführten tragung die Aschebox nicht entfernen.
- Seite 51 7Wartung und Reinigung ► Platzieren Sie die Aschebox wieder im Kessel und schließen Sie den Spannverschluss. ► Im Anschluss den Button Aschbox entlleert drücken und Beenden. GEFAHR - Es kann zur Selbst- entzündung von heißer Asche kommen. Lagern Sie die entnom- mene Asche daher nur in Metall- behältern mit Deckel.
- Seite 52 Wartung des Kessels durch Nachfüllen von Wasser und deutet auf einen Fachpersonal. Fehler im System hin (Undichtheit). Kontaktieren Sie in diesem Fall bitte umgehend Ihren Heizungsbauer oder das SOLARFOCUS Tipp: Notieren Sie den bei der Erstin- Kundencenter > betriebnahme eingestellten Anlagen- druck.
- Seite 53 8Emissionsmessung Die Kaminkehrer-Funktion bleibt für die Dauer von 8 Emissionsmessung 40 Minuten aktiv. Vor Ablauf dieser Zeit kommt Die Abgasmessung am Kessel ist eine gesetzlich eine Meldung mit der Verlängerungsmöglichkeit vorgeschriebene Maßnahme, welche regelmäßig um 30 Minuten. von Fachpersonal durchgeführt werden muss. Zum vorzeitigen Abbruch der Funktion muss nur Weiterführende Informationen erhalten Sie beim auf eine andere Betriebsart umgeschaltet werden.
- Seite 54 9Nachrichten ► Über den Nachrichten-Button 9 Nachrichten gelangen Sie ins Nachrich- Auftretende Meldungen werden im Display der tenprotokoll. manager-touch Regelung eco angezeigt. Jede Meldung wird im Nachrichtenprotokoll > 21 gespei- chert. Alarmsymbol Dieses Symbol kennzeichnet eine Alarmmeldung: Der Kessel ist beim Auftreten einer derartigen Meldung nicht mehr betriebsbereit.
- Seite 55 9Nachrichten NR. Meldung NR. Meldung Abgastemperatur zu gering fohlen Abgasfühler unterbrochen Kesseltür ist offen Abgasfühler falscher Messwert Batterie im Bedienteil ist leer Abgasfühler Kurzsschluss Begrenzungsthermostat ist offen Werksteinstellungen wurden gela- Raumluftklappe öffnet nicht Raumluftklappe schließt nicht Fehler Drehzahlrückführung Fehler bei der Kommunikation mit Drehzahlrückführung Test dem Raumluftmodul Drehzahlrückführung nicht OK...
- Seite 56 9Nachrichten ► Öffnen Sie den Revisionsdeckel am Pellets- Meldung während des aktiven Saugzuggebläse- Vorratsbehälter. Kontrollieren Sie, ob sich Testlaufes Pellets vor dem Sensor befinden. Wenn keine Pellets vorhanden sind, dann darf die grüne 13 - Drehzahlrückführung nicht OK LED nicht leuchten. Falls doch, den Sensor abwischen.
- Seite 57 9Nachrichten Mögliche Ursachen könnten eine Überhitzung des Die Netzsicherung F3 am elektrischen Leistungs- Austragungsmotors, eine Verstopfung in der teil des Kessels ist defekt und muss ausgetauscht Austragung oder ein elektrischer Kontaktfehler in werden. der Motorzuleitung sein. ► Schalten Sie den Kessel aus und lassen Sie 27 - Triacsicherung F6 defekt den Schneckenmotor abkühlen.
- Seite 58 9Nachrichten 36 - Sicherung am Frischwassermodul defekt 42 - Pelletsmangel im Lagerraum Eine Sicherung im Elektronikmodul des Frisch- Meldung wird ausgelöst, wenn bei der automa- wassermoduls ist defekt und muss getauscht tischen Saugsondenumschalteinheit (optionales werden. Diese Meldung tritt nur bei Elektro- Zubehör) nur mehr zwei Saugsonden als voll nikmodulen mit RS-485-Bussystemen auf, nicht markiert sind.
- Seite 59 9Nachrichten ► ► Prüfen Sie die Verkleidungstür auf korrekten Prüfen Sie die Sicherungen und tauschen Sie Verschluss. diese bei Bedarf. ► Prüfen Sie die Spannungsversorgung und die Kabelverbindung des Moduls. 51 - Batterie im Bedienteil ist leer ► Kontrollieren Sie, ob die richtige Geräte- Eine auswechselbare Pufferbatterie (CR2032) adresse eingestellt ist.
- Seite 60 9Nachrichten ► Entfernen Sie die Verschlusskappe am STB Nach dem Quittieren ist der Brenner wieder und drücken Sie den Knopf bis zum Anschlag, betriebsbereit. dann ist der Kessel wieder betriebsbereit. 82 - Differenzdruck - Saugturbine 77 - Sicherung F12 ist defekt Die vom Differenzdruckmesser gemessene Die Sicherung F12 schützt die Ausgänge X26, X27 zulässige Druckdifferenz wurde unterschritten.
- Seite 61 9Nachrichten ► Prüfen Sie die Aschetür auf korrekten Verschluss. ► Prüfen Sie, ob die Luftzufuhr zum Kessel frei ist. ► Prüfen Sie die Funktion des Primärluft- Magneten, ob dieser ordnungsgemäß öffnet. Bei wiederholtem Auftreten des Fehlers kontak- tieren Sie bitte einen autorisierten Kundendienst. ecotop-zero, ecotop-light Betriebsanleitung...
- Seite 62 10Elektrische Sicherungen 10 Elektrische Sicherungen Gefahr - Bei Arbeiten an elektrischen Teilen der Anlage besteht Lebensgefahr durch Stromschlag. Diese Arbeiten dürfen daher nur von einer Elektrofachkraft nach geltenden Normen und Vorschriften durchgeführt werden. Position der Sicherungen am Kesselleistungsteil: Wert Baugröße Verwendung T 3,15A 5x20 mm Absicherung 230V AC: Vorsicherung Haupttrafo...
- Seite 63 Nein ......................................Die Ware bleibt bis zur vollständigen Bezahlung Eigentum der Fa. SOLARFOCUS GmbH. Es gelten nur unsere Geschäftsbedingungen – im Internet abrufbar. Gerichtsstand für Streitigkeiten ist 4400 Steyr. Die inländische Gerichtsbarkeit in Österreich wird vereinbart.
- Seite 64 Datum der ersten Einzahlung in Rechnung gestellt. Die Wartungspakete sind erst mit terminge- rechter Einzahlung gültig. Jährliche Preisanpassungen sind vorbehaltlich und zu berücksichtigen. Technische Änderungen, Satz- und Druckfehler vorbehalten! Verwendete Abbildungen sind Symbolfotos. Jegliche Verwendung ist ohne schriftliches Einverständnis des Rechteinhabers SOLARFOCUS untersagt. Angaben ohne Gewähr!
