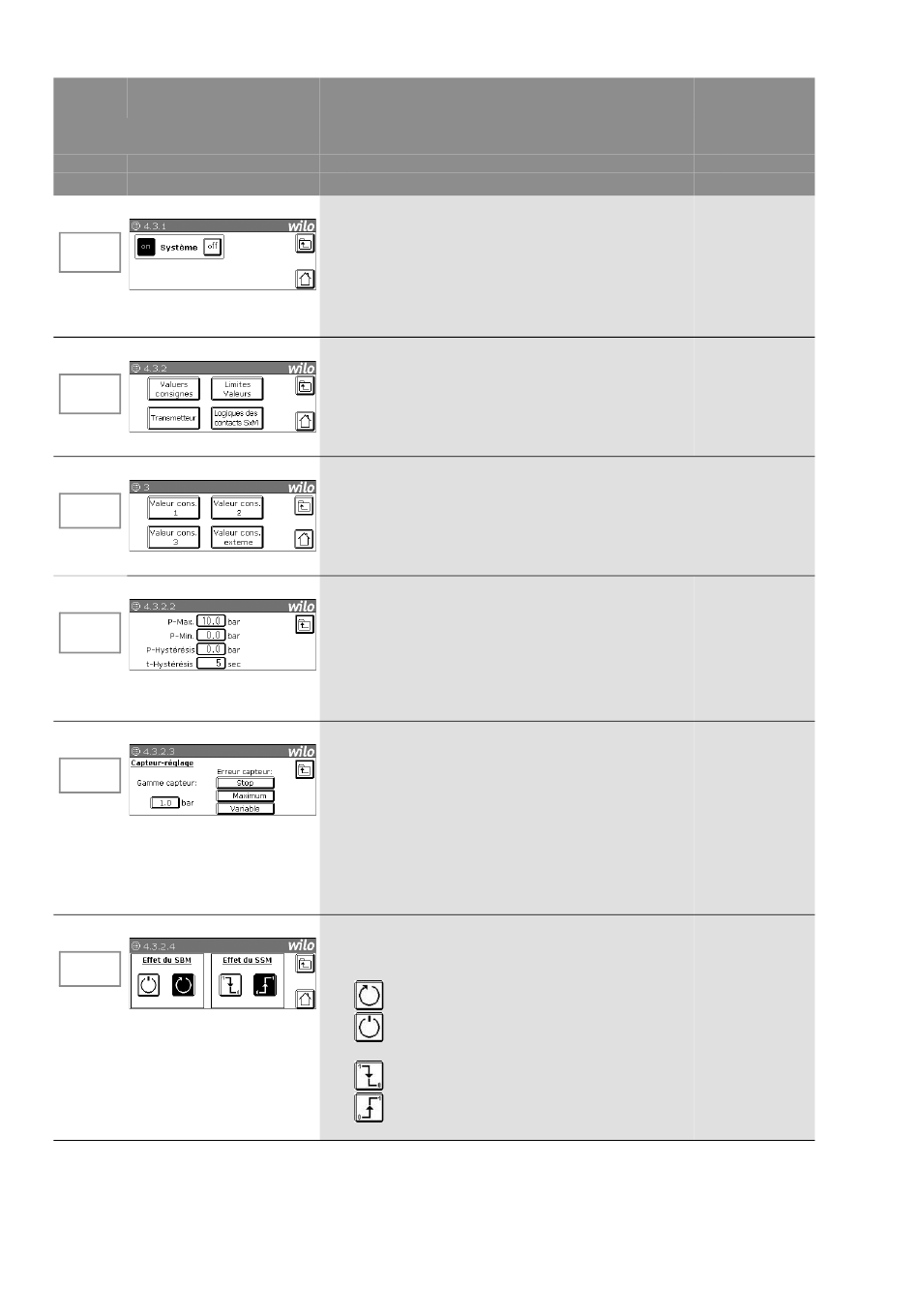

N° du Ecran
menu
Visible pour
Utilisateur 1 et utilisateur
Accessible Utilisateur 2 et utilisateur
dans : SAV :
4.3.1 Système
Système
CCe
CC
4.3.2 Paramètre d'exploitation
Fonctionnem.
Paramètre
4.3.2.1 Valeurs de consigne
Valeurs
consigne
4.3.2.2

Valeurs limites

Limites
Valeurs
4.3.2.3 Capteur
Capteur
4.3.2.4 Effet relais SSM/SBM
Logique
SBM/SSM
Notice de montage et de mise en service WILO-Control CC-Booster
Description
*
**
***
* Activation et désactivation des
entraînements
Activation et désactivation du
convertisseur de fréquence
Appel des menus pour le réglage des
*
paramètres d'exploitation des
valeurs de consigne, des valeurs
limites, du capteur et de la logique
du relais pour SBM/SSM
* L'appel des « valeurs de consigne »
fait passer l'affichage au menu 3.
* Saisie des valeurs limites autorisées
de la grandeur de régulation. Pour ces
valeurs limites, il est possible d'entrer
un temps de temporisation avant le
déclenchement de l'alarme.
* Sélection de la plage de mesure du
capteur [1 ; 2,5 ; 4 ; 6 ; 8 ; 10 ; 16 ; 25
ou 40 bar] ainsi que du comporte-
ment de l'installation en cas de panne
du capteur (désactivation de toutes
les pompes, fonctionnement de
toutes les pompes à la vitesse max.
ou fonctionnement d'une pompe à la
vitesse de rotation préréglée (uni-
quement CC-FC et CCe)
(Voir menu 4.3.5.1 page 2)
* Sélection du mode de fonctionne-
ment des relais pour le report de
marche centralisé et le report de
défauts centralisé
Fonctionnement
Mise en attente
(NC) Flanc décroissant
(NO) Flanc croissant
Paramètres de réglage/ Réglage
fonctions d'usine
Réglage possible par
Utilisateur 1 et *
Utilisateur 2 et **
SAV : ***
Système ** on/off
Aucun -
P-Max. [bar] ** 0,0...10,0...
Capteur
P-Min. [bar] ** 0,0...capteur
P-Hystérésis [bar] ** 0,0...10,0
t-Hystérésis [s] 0...5...60
**
Gamme capteur [bar] ** 16.0
Comportement en cas Stop/Maxi-
**
d'erreur: mum/Variable
SBM ** Fonctionne-
ment/
Mise en
attente
SSM NC/NO
**
