Montage Kassette und Führungsschienen
Wandmontage
Das Führungsschienenprofil auf die Befestigungslasche des Seitenteils links und
rechts von der Kassette aufschieben(Abb. 47).

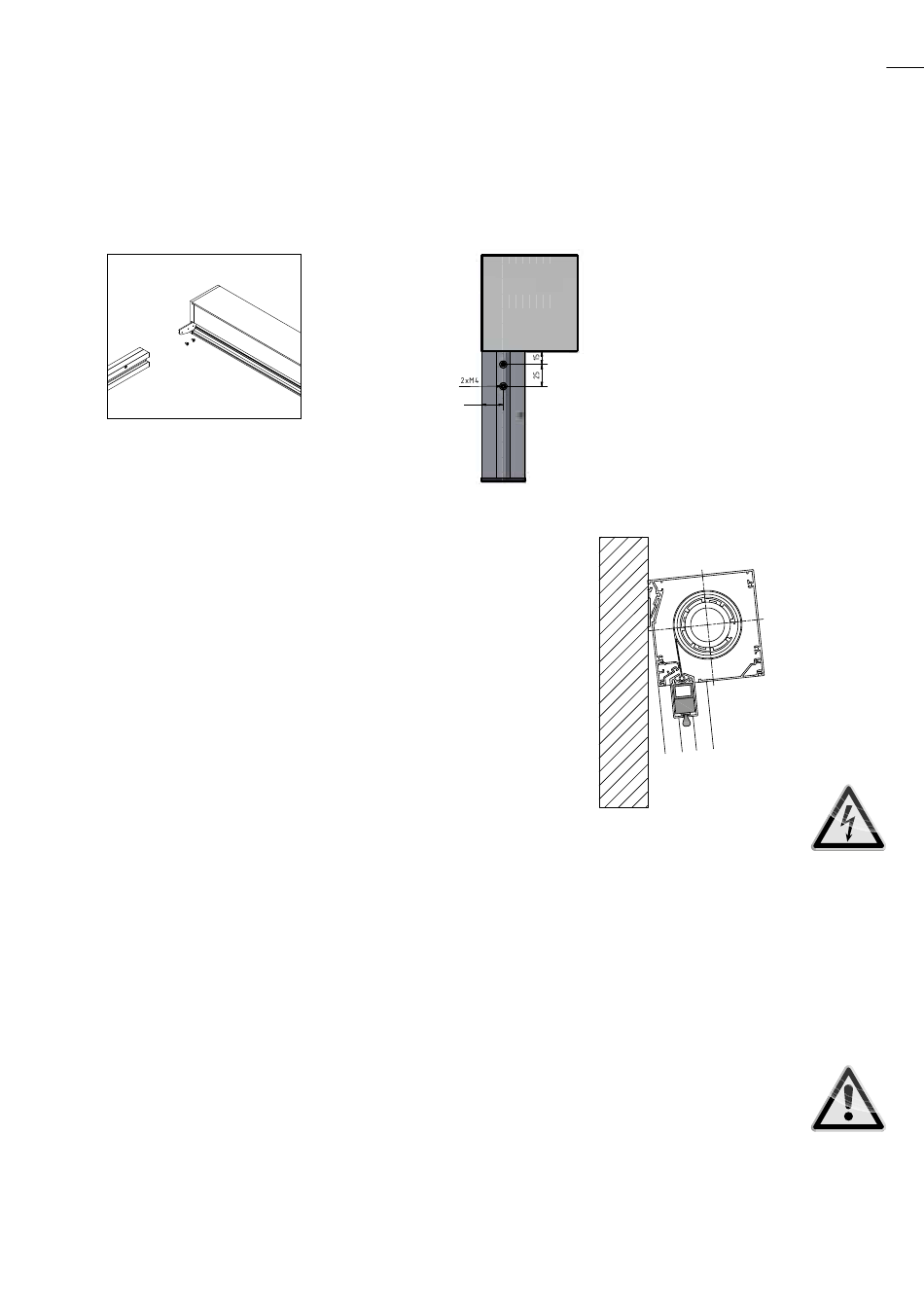

Abb. 47: Führungsschiene aufschieben
Führungschiene seitlich von innen mit 2 x Schraube
M4x8 an der Lasche befestigen (Abb. 50).
Den Kasten samt aufgesteckten Führungsschienen an
der vorgesehene Wand bzw. Nische positionieren. Bei
Kastengröße 110 und 130 kann der Kasten in die vorab
montierten Haltewinkel (s. Seite 14) eingehängt werden
(Abb. 49). Bei größeren Anlagen muss aufgrund des An-
lagengewichtes ausreichend Montage personal verfügbar
sein, damit die Führungsschienenaufnahme am Kasten
entlastet wird!
Verwenden Sie für die Befestigung der Führungsschie-
nen je nach Ausführung des Untergrunds das dafür
geeignete Befestigungsmittel.
Die Führungsschienen und der Kasten der Anlage müssen lot- und waagerecht
montiert sein. Es ist darauf zu achten, dass die Schienen parallel laufen. Die
diagonalen Kontrollmasse X und Y (siehe Zeichnung Seite 14) müssen den
gleichen Wert haben. Beim Anbringen der Befestigungsschrauben ist darauf zu
achten, dass keine Spannungen an der Führungsschiene auftreten. Unterlegen
Sie die Führungsschienen bei Bedarf.
Wird die FenMa als Putzvariante eingebaut, muss der Kasten zusätzlich
durch den Kasten befestigt werden.
Senkrechtmarkise FenMa
25
Abb. 48: Führungsschiene verschrauben
Abb. 49: Kasten samt
Führungsschiene
positionieren
23
