2 Installation und Montage
2.5

Montage

Standardmäßig wird die Markise mit den beiden mitgelieferten Wandkonsolen an
eine genügend tragfähige Betonwand montiert. Bei weniger tragfähigen Unter-
gründen kann eine Konsolplatte Abhilfe schaffen. Siehe Punkt 3.3 Sicherheit.
Die Konsolen sind an Wand, oder Dachsparren exakt fluchtend in Lot und
Waage auszurichten.

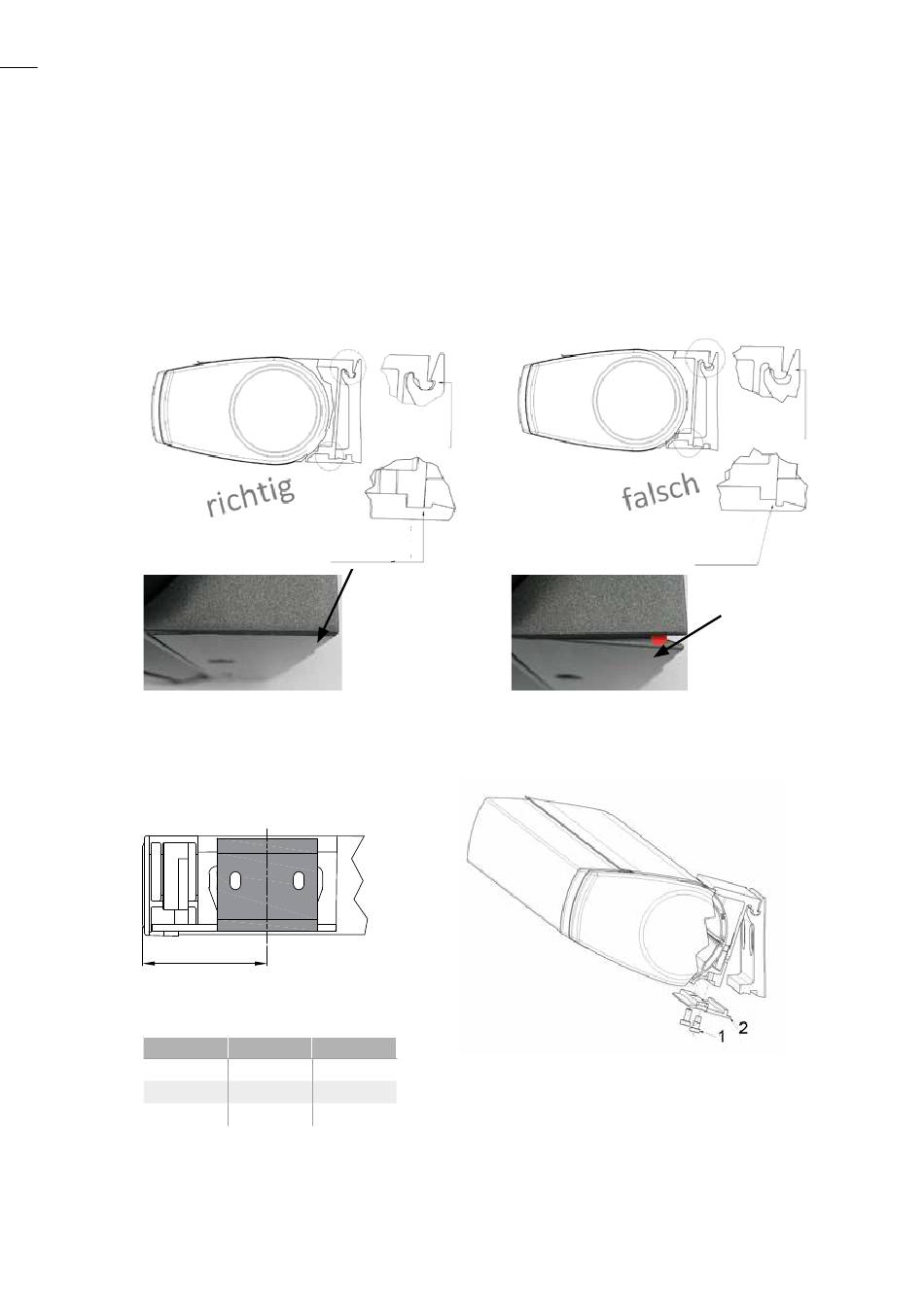

Abb. 10: richtige Montage

2.5.1 Wandmontage

Konsolensitz
x
Abb. 12: Ansicht von hinten
Konsole
135 mm
70 mm
165 mm
Kassette
richtig
eingerastet
richtig
Konsole schließt
bündig ab
Maße x (in mm)
Von
Bis
154
180
110
135
158
177
Abb. 11: falsche Montage
Abb. 13: Wandmontage:
Schrauben (1) lösen, Klauenplatten (2)
abnehmen, Markise einhängen,
Klauenplatten (2) wieder mit Schrauben (1)
fest montieren
Kassette
richtig
eingerastet
falsch:
Konsole mit
Überstand
nach unten
roter Punkt
bleibt sichtbar
