14
2 Installation und Montage
2.6
Montage

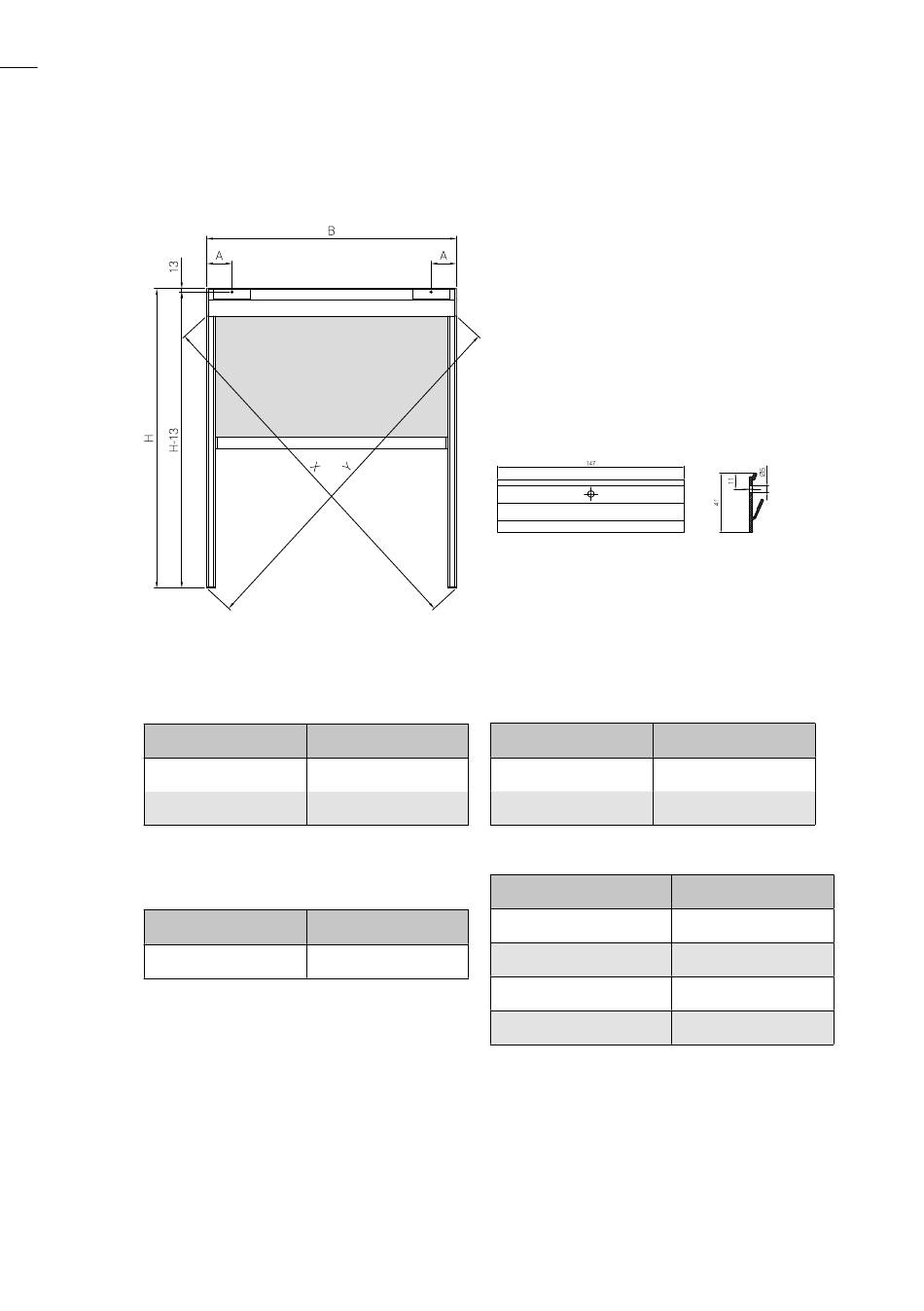

Abstandsschema Haltewinkel FenMa 110, FenMa 130
Abb. 13: Position der Haltewinkel
FenMa Zip / F
Kastenbefestigung FenMa Zip / F 110 / 130
Anlagenbreite
bis 2000 mm
> 2100 mm
FenMa S
Kastenbefestigung FenMa S 110 / 130
Anlagenbreite
bis 6000 mm
weitere Konsolen ausmitteln
Der Haltewinkel dient zur Montageer-
leichterung, zur Wandbefestigung
des Kastens bei Seilführung und bei
Anlagen > 4 m Breite zum Stützen des
Kastens gegen Durchhang. Bis 4 m
Anlagenbreite kann der Kasten optio-
nal freitragend oder mit Haltewinkeln
montiert werden.
Abb. 14: Haltewinkel
Anzahl Halterung FenMa Zip / F 110 / 130
Maß A
Anlagenbreite
150 – 300
bis 4000 mm
300 – 800
Anzahl Halterung FenMa S 110 / 130
Anlagenbreite
Maß A
1501 mm – 3000 mm
150 – 300
3001 mm – 5000 mm
Anzahl Halter
2 Stück
> 4000 mm
Anzahl Halter
bis 1500 mm
> 5000 mm
Abb. 15: Haltewinkel,
Schnitt
3 Stück
2 Stück
3 Stück
4 Stück
5 Stück
