2 Installation und Montage

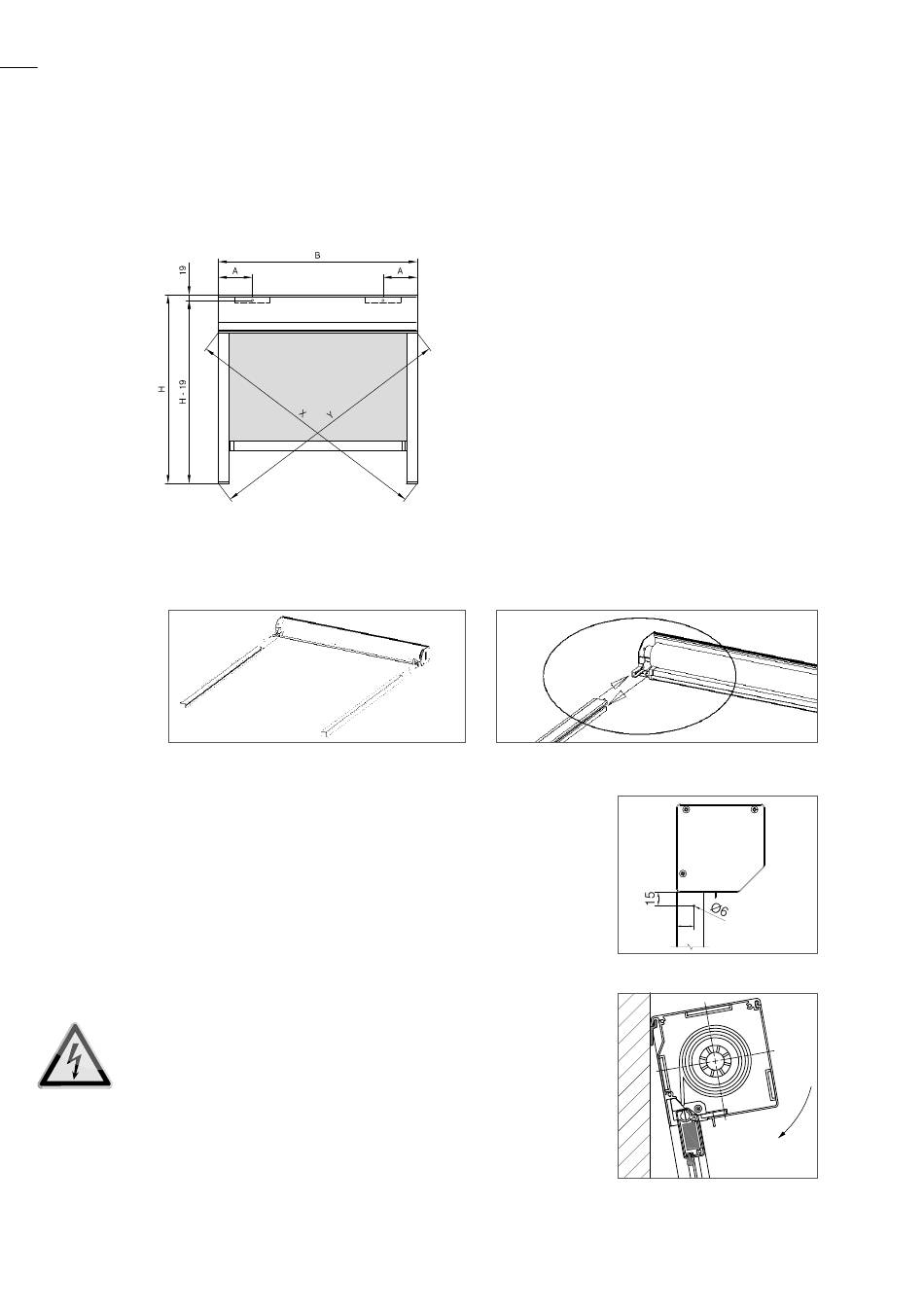

Montage Kassette und Führungsschienen
Für diesen Vorgang werden mindestens zwei Personen benötigt.
Wandmontage
Abb. 29: Position der Haltewinkel
1. Das Führungsschienengrundprofil auf die Zapfen der Lagerschalen links und
rechts von der Kassette aufschieben.
Abb. 30: Lagerschalen aufschieben
2. Führungsschiene seitlich befestigen, mittels
Linsenkopfschraube 5,5 x 13 mm mit dem Lager-
schalen-Zapfen. Der Schraubenkopf steht ca.
4 mm über.
3. Den Kasten samt aufgesteckten Führungsschienen
an der vorgesehene Wand bzw. Nische positionie-
ren. Bei Anlagenbreiten über 2,5 m muss aufgrund
des Anlagengewichtes ausreichend Montage -
personal verfügbar sein, damit der Lagerschalen-
zapfen entlastet wird! Bruchgefahr!
Verwenden Sie für die Befestigung der Führungs-
schienen je nach Ausführung des Untergrunds das
dafür geeignete Befestigungsmittel.
Bei den Kassettengrößen 105 und 125 wird
vorher der Haltewinkel, Wand- oder Deckenwinkel
(s. Seite 12) montiert, in den der Kasten
einhängt wird.
Abb. 31: Führungsschiene verschrauben
Abb. 32: Kasettengröße
Abb. 33: Kasten samt
Führhungsschiene positionieren
