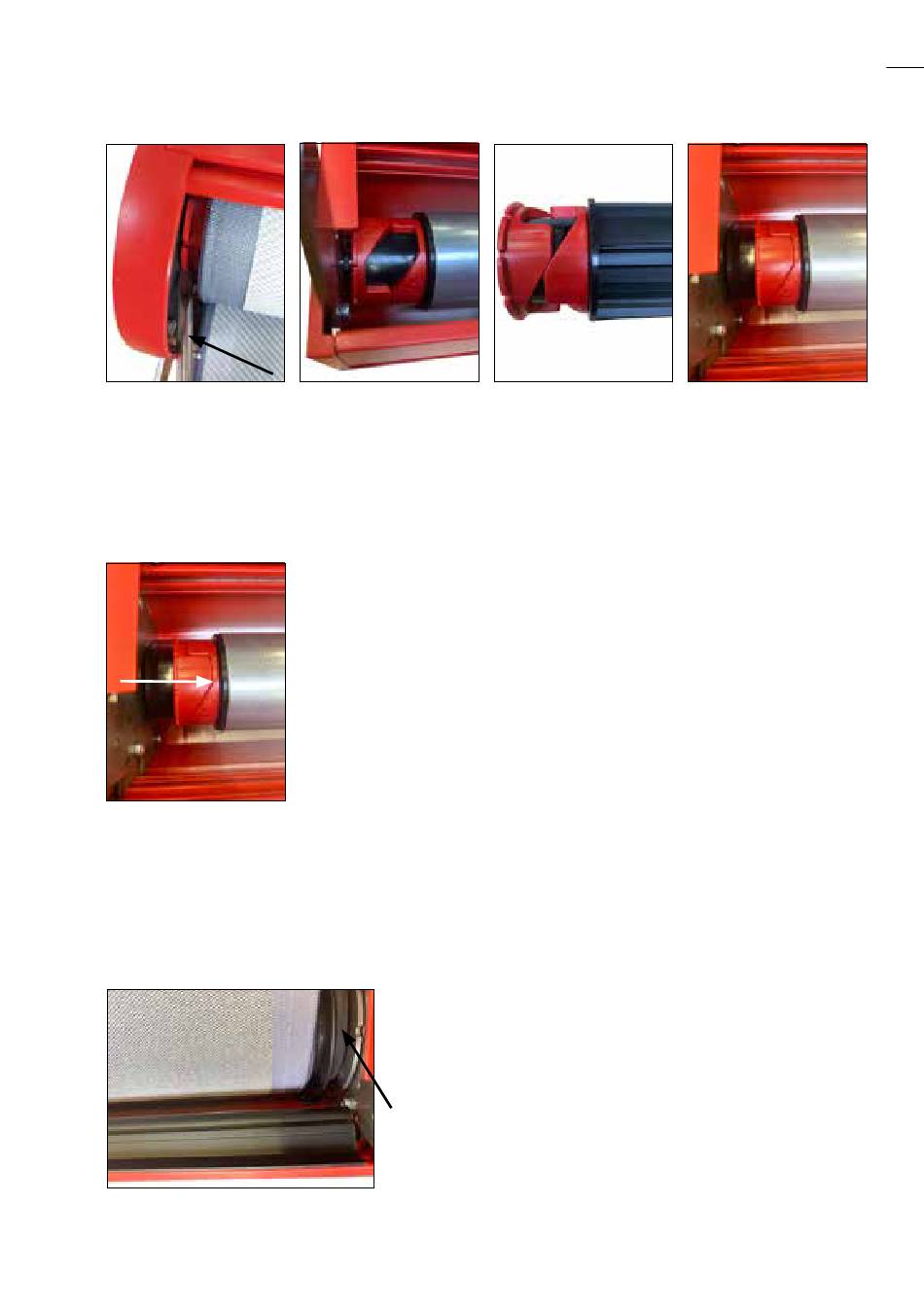

Abb. 53: Wellensicherung
lösen
Wenn das Umlenkprofil entfernt und die Wellensicherung gelöst ist (Abb. 56),
kann die schwarze Walzenkapsel nach innen geschoben (Abb. 57) und die Welle
nach unten aus dem Kasten geschwenkt werden.
Abb. 57: Lösen Walzenkapsel
Auf der Motorseite befindet sich eine Kabelaufwickelung (Abb. 58). Auf der
Scheibe sind ca. 1,5 Umdrehungen Kabel aufgewickelt, die beim Aushängen der
Welle durch drehen der Welle abgwickelt werden können. Damit kann die Welle
ein Stück aus dem Kasten gelassen und der Kasten zusätzlich befestigt oder der
Motor getauscht werden.
Abb. 58: Kabelaufwickelung
Abb. 54: Wellensicherung
arretiert Ansicht
ohne Tuch
Senkrechtmarkise FenMa
Abb. 55: Wellensicherung
gelöst
25
Abb. 56: Wellensicherung
gelöst und zusammen
geschoben, Ansicht
ohne Tuch
