22
4 Wartung und Pflege

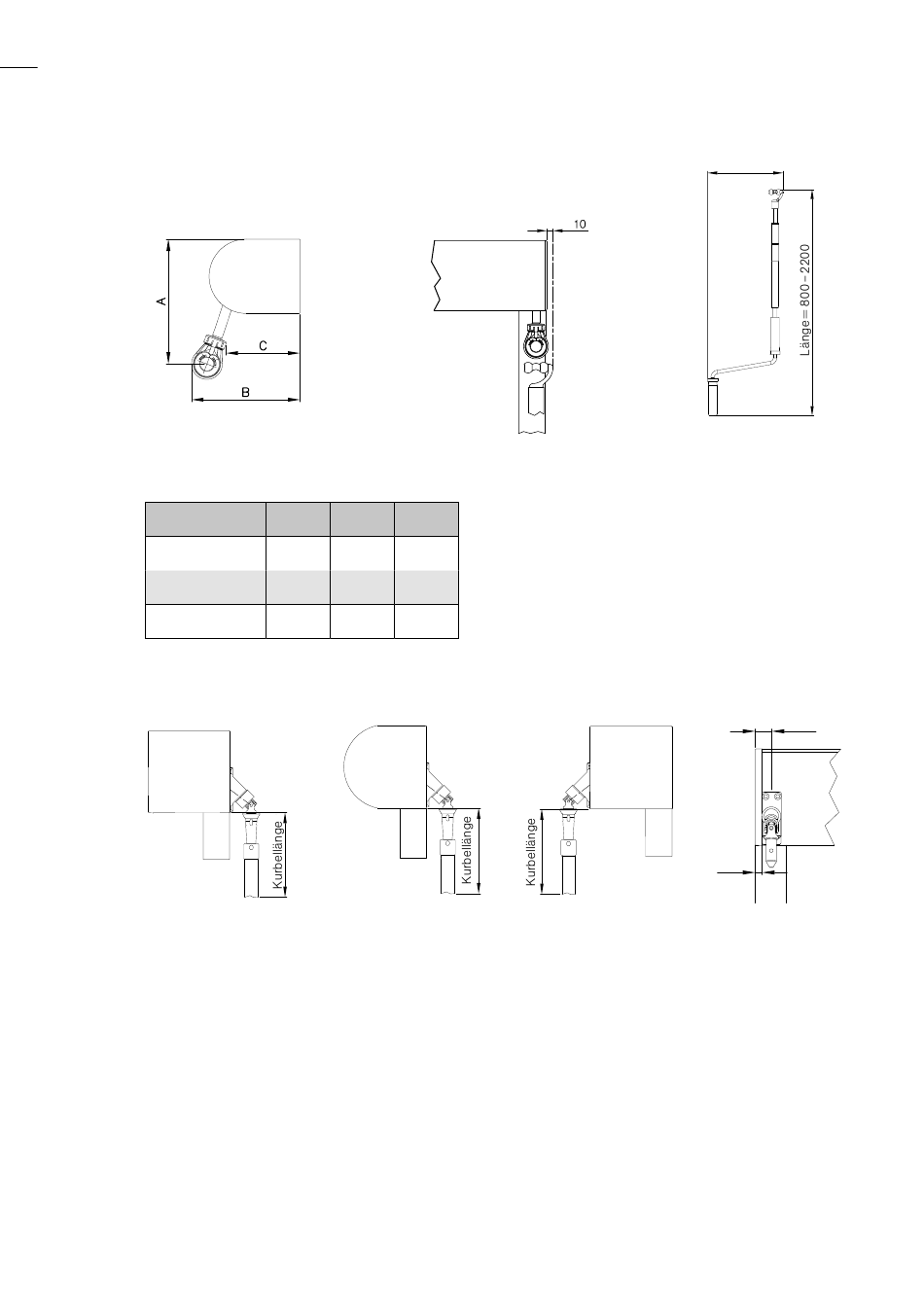

Kurbelabgang, FenMa F / S
Außenbedienung mit Kurbelöse
Abb. 40: FenMa F 90R / 110R / 130R
FenMa 110R / 130R
Kasten
Maß A (mm)
Maß B (mm)
Maß C (mm)
Außenbedienung mit Gelenklager
Abb. 43: FenMa E
Gelenklager auf
Kastenrückseite
Das Getriebe hat einen Endanschlag. Der Endanschlag des Getriebes dient
dazu, dass das Tuch nicht verkehrt herum aufgewickelt werden kann. Der
Anschlag lässt eine Entspannung des Tuches im vollständig ausgefahrenem
Zustand zu. Bei Bedienung der Anlage muss im unteren Endpunkt dement-
sprechend gestoppt werden, um das Tuch auf Spannung zu halten. Der Fallstab
sollte nicht auf dem Untergrund aufstehen.
Abb. 41: Kurbelüberstand seitlich
90R
110R
130R
148
152
167
128
125
126
86
82
86
Abb. 44: FenMa E
Gelenklager auf
Kastenrückseite
Abb. 45: FenMa E
Gelenklager auf
Kastenvorderseite
224
Abb. 42: Starre Kurbel
für Kurbelöse
19
8
Abb. 46: FenMa E
mit Gelenklager,
Vorder- / Rückansicht
