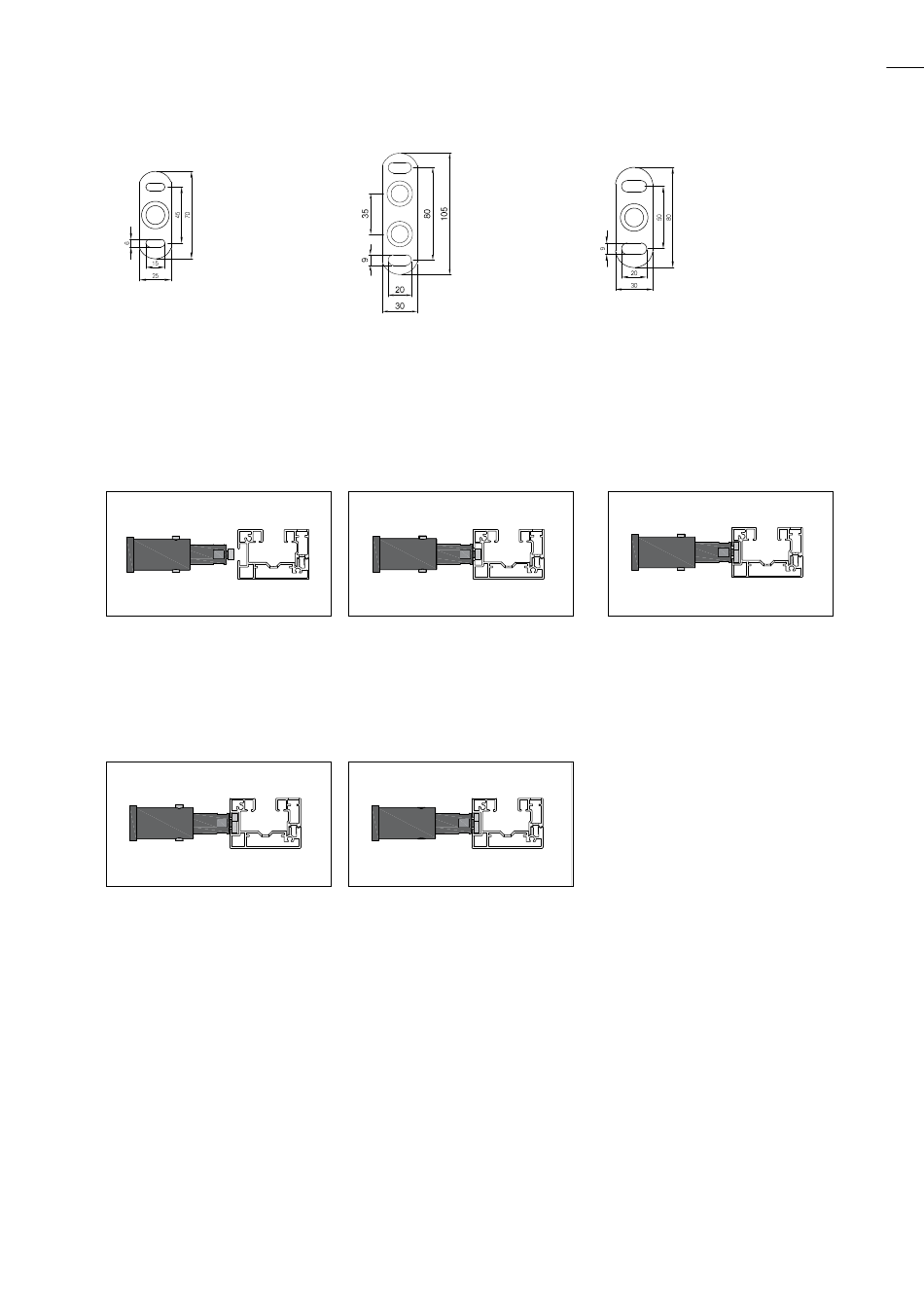

Abb. 25: Abstandshalter Typ A
Führungen montieren
1. Schienenführung
Führungsschienen auf Abstandshalter schrauben. Führungsschiene vor Abstür-
zen sichern, bis alle Abstandshalter fest verschraubt sind.
Sonderschraube von
Abstandshalter vertikal
stellen.
Abstandshalterbolzen am
Flansch mit 13er Gabel-
schlüssel anziehen.
Abb. 26: Abstandshalter Typ F
Führungsschiene auf Son-
derschraube aufsetzen.
Abstandsmaß einstellen
und Gewindestift an der
Konsole mit Innensechs-
kantdreher SW3 handfest
anziehen.
Senkrechtmarkise FenMa
Abb. 27: Abstandshalter Typ B
Führungsschiene auf Höhe
justieren, Abstandshalter-
bolzen mit der Hand nach
rechts drehen, darauf ach-
ten, dass sich die Sonder-
schraube horizontal stellt,
und handfest anziehen.
17
