4.11

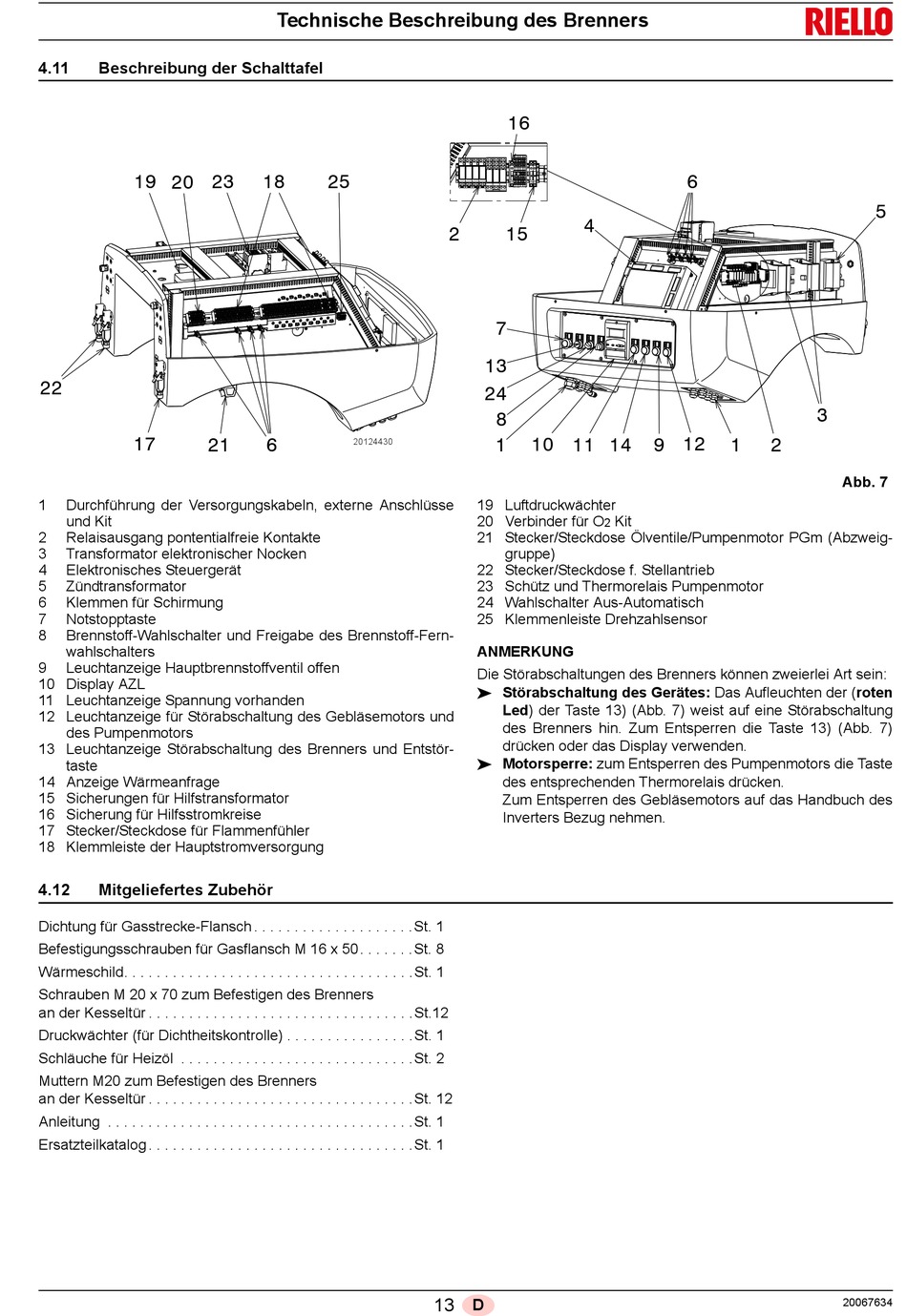

Beschreibung der Schalttafel

19
20
22
17
21
1 Durchführung der Versorgungskabeln, externe Anschlüsse
und Kit
2 Relaisausgang pontentialfreie Kontakte
3 Transformator elektronischer Nocken
4 Elektronisches Steuergerät
5 Zündtransformator
6 Klemmen für Schirmung
7 Notstopptaste
8 Brennstoff-Wahlschalter und Freigabe des Brennstoff-Fern-
wahlschalters
9 Leuchtanzeige Hauptbrennstoffventil offen
10 Display AZL
11 Leuchtanzeige Spannung vorhanden
12 Leuchtanzeige für Störabschaltung des Gebläsemotors und
des Pumpenmotors
13 Leuchtanzeige Störabschaltung des Brenners und Entstör-
taste
14 Anzeige Wärmeanfrage
15 Sicherungen für Hilfstransformator
16 Sicherung für Hilfsstromkreise
17 Stecker/Steckdose für Flammenfühler
18 Klemmleiste der Hauptstromversorgung
4.12 Mitgeliefertes Zubehör
Dichtung für Gasstrecke-Flansch . . . . . . . . . . . . . . . . . . . .St. 1
Befestigungsschrauben für Gasflansch M 16 x 50 . . . . . . .St. 8
Wärmeschild. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .St. 1
Schrauben M 20 x 70 zum Befestigen des Brenners
an der Kesseltür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .St.12
Druckwächter (für Dichtheitskontrolle) . . . . . . . . . . . . . . . .St. 1
Schläuche für Heizöl . . . . . . . . . . . . . . . . . . . . . . . . . . . . .St. 2
Muttern M20 zum Befestigen des Brenners
an der Kesseltür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .St. 12
Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .St. 1
Ersatzteilkatalog . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .St. 1
Technische Beschreibung des Brenners
23 18 25
6
20124430
16
4
2 15
7
13
24
8
10 11 14
1
19 Luftdruckwächter
20 Verbinder für O
2
21 Stecker/Steckdose Ölventile/Pumpenmotor PGm (Abzweig-
gruppe)
22 Stecker/Steckdose f. Stellantrieb
23 Schütz und Thermorelais Pumpenmotor
24 Wahlschalter Aus-Automatisch
25 Klemmenleiste Drehzahlsensor
ANMERKUNG
Die Störabschaltungen des Brenners können zweierlei Art sein:
 Störabschaltung des Gerätes: Das Aufleuchten der (roten
Led) der Taste 13) (Abb. 7) weist auf eine Störabschaltung
des Brenners hin. Zum Entsperren die Taste 13) (Abb. 7)
drücken oder das Display verwenden.
 Motorsperre: zum Entsperren des Pumpenmotors die Taste
des entsprechenden Thermorelais drücken.
Zum Entsperren des Gebläsemotors auf das Handbuch des
Inverters Bezug nehmen.
13 D
6
9 12
1 2
Kit
5
3
Abb. 7
20067634
