4.

FUNZIONAMENTO

4.1 REGOLAZIONE DELLA COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE, l'applicazione del bruciatore alla caldaia, la regola-
zione e il collaudo, devono essere eseguiti nell'osservanza del manuale d'istruzione della caldaia stessa,
compreso il controllo della concentrazione di CO e CO
dell'acqua della caldaia.
A seconda della portata richiesta dalla caldaia vanno definiti: l'ugello, la pressione della pompa, la regolazione
della testa di combustione, la regolazione della serranda dell'aria, secondo la tabella seguente.
I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN267).
Sono riferiti al 12,5% di CO
Ugello
GPH Angolo
1,00 60°
1,10 60°
1,25 60°
1,50 60°
1,75 60°
2,00 60°
2,25 60°

4.2 UGELLI CONSIGLIATI:

NOTA: per il raggiungimento delle emissioni in CLASSE 2 (EN267:1999) sono stati utilizzati gli ugelli:
- a cono vuoto.

4.3 POSIZIONE DI MANUTENZIONE

L'ACCESSIBILITÀ ALL'UGELLO, ALL'ELICA
ED AGLI ELETTRODI PUÒ AVVENIRE IN DUE
MODI:

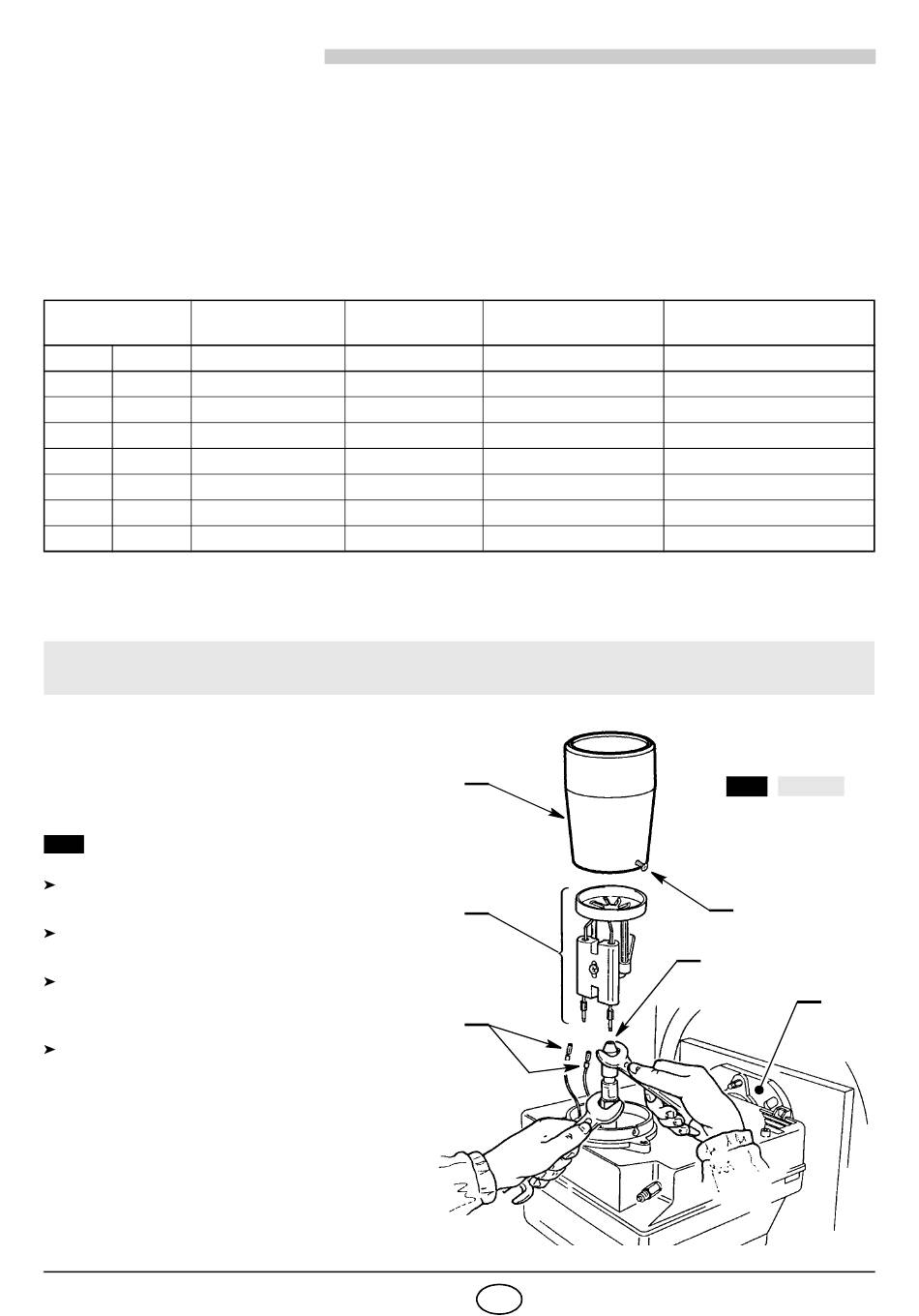

A
Fig. 10
Estrarre il bruciatore dalla caldaia dopo avere
tolto il dado di fissaggio alla flangia.
Agganciare il bruciatore alla flangia (1), togliere il
boccaglio (2) dopo aver allentato le viti (3).
Sfilare i cavetti (4) dagli elettrodi, estrarre dal
gruppo portaugello il gruppo supporto elica (5)
dopo aver allentato la vite (3, fig. 12, pag. 7).
Avvitare l'ugello (6) correttamente stringen-
dolo come mostrato in figura.
3133
, al livello del mare e con temperatura ambiente e del gasolio a 20 °C
2
Pressione Portata
pompa bruciatore
bar kg/h ± 4%
12 4,0
12 4,4
12 5,0
12 6,0
12 7,0
12 8,0
12 9,0
Delavan tipo W - B ; Danfoss tipo S - B;
Monarch tipo R
nei fumi, della loro temperatura e di quella media
2
Regolazione
testa
Tacca
0
1
2
3
4
5
6
; Steinen tipo S - Q.
2
5
4
S7480
6
I
Regolazione
serranda
Tacca
1,3
2,2
2,5
3,0
4,0
4,5
6,0
A
Fig. 10
3
6
1
