3.4.4 Spannungsversorgung
Die Spannungsversorgung der Zentralen wird vorzugsweise aus der jeweiligen Stationsversorgung
entnommen und erfolgt polrichtig an der großen Anschlussklemme
Spannungsversorgung mit einer unterbrechungsfreien Spannungsversorgung (USV) zu ergänzen.

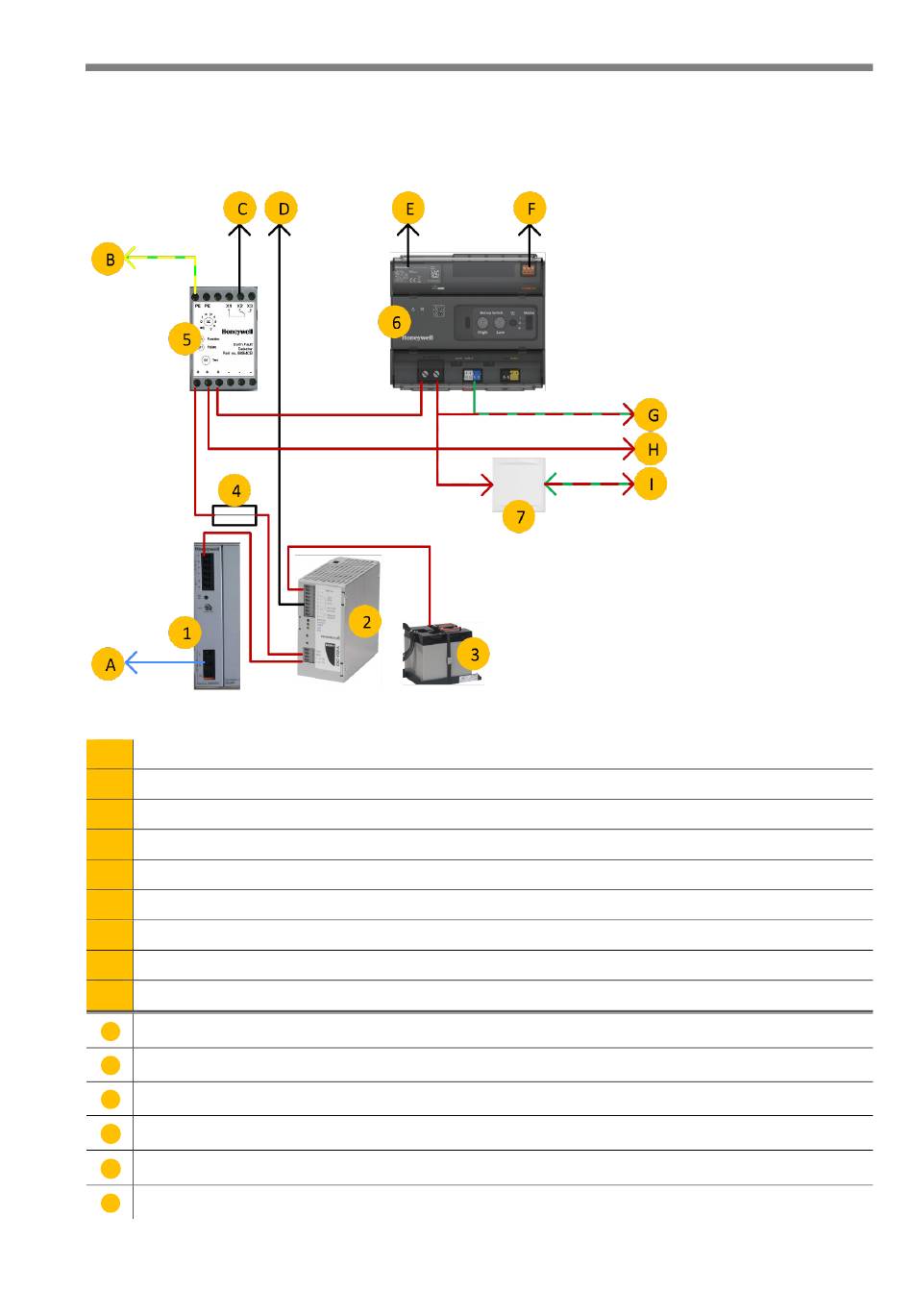

Abb. 17: Spannungsversorgung der Zentrale aus der Stationsversorgung
A
Netzspannung 230V AC mit allpoliger Abschaltung
B
PE-Anschluss, Referenz-Erdpotential
C
Meldung Erdschluss
D
Meldung USV, Batterie low
E
LAN (2 x MOPP)
Meldung Störung SCIP+
F
G
ZBUS/ABUS und 24 V DC zur Station
H
Mitteneinspeisung (bei Bedarf)
Rückleitung ZBUS / ABUS und 24 V DC als Ringleitung
I
24 V DC Netzteil (2 x MOPP)
1
USV-Modul
2
Batterie-Modul
3
Bauseitige Sicherung ( max. 10 A)
4
Erdschlusswächter
5
SCVIP+
6
89490A1 / 06.2022
Systevo Control IP+
Es wird empfohlen die
.
15
