Systevo Control IP+
3.3.1 Montage Zubehör 19" Rack Art.-Nr.: 72800Z1
Für eine sichere Befestigung und einer fachgerechten Leitungsführung in einem 19" Schrank steht ein
Montage Rack mit 5 HE zur Aufnahme von bis zu 3 Systevo Control IP+ zur Verfügung. Die
unterschiedliche Installationstiefe ermöglicht neben den Einbau des Systevo Control IP + bei
Ausnutzung der maximalen Tiefe den Einbau weiterer Komponenten, wie z.B. Netzteil / USV-Modul.
Zusammenbau
Das 19" Rack ist für die Verwendung von unterschiedlichen Installationstiefen vorbereitet und wird je nach
Projektanforderung auf das gewünschte Maß zusammengesetzt und verschraubt.
Montageschritte

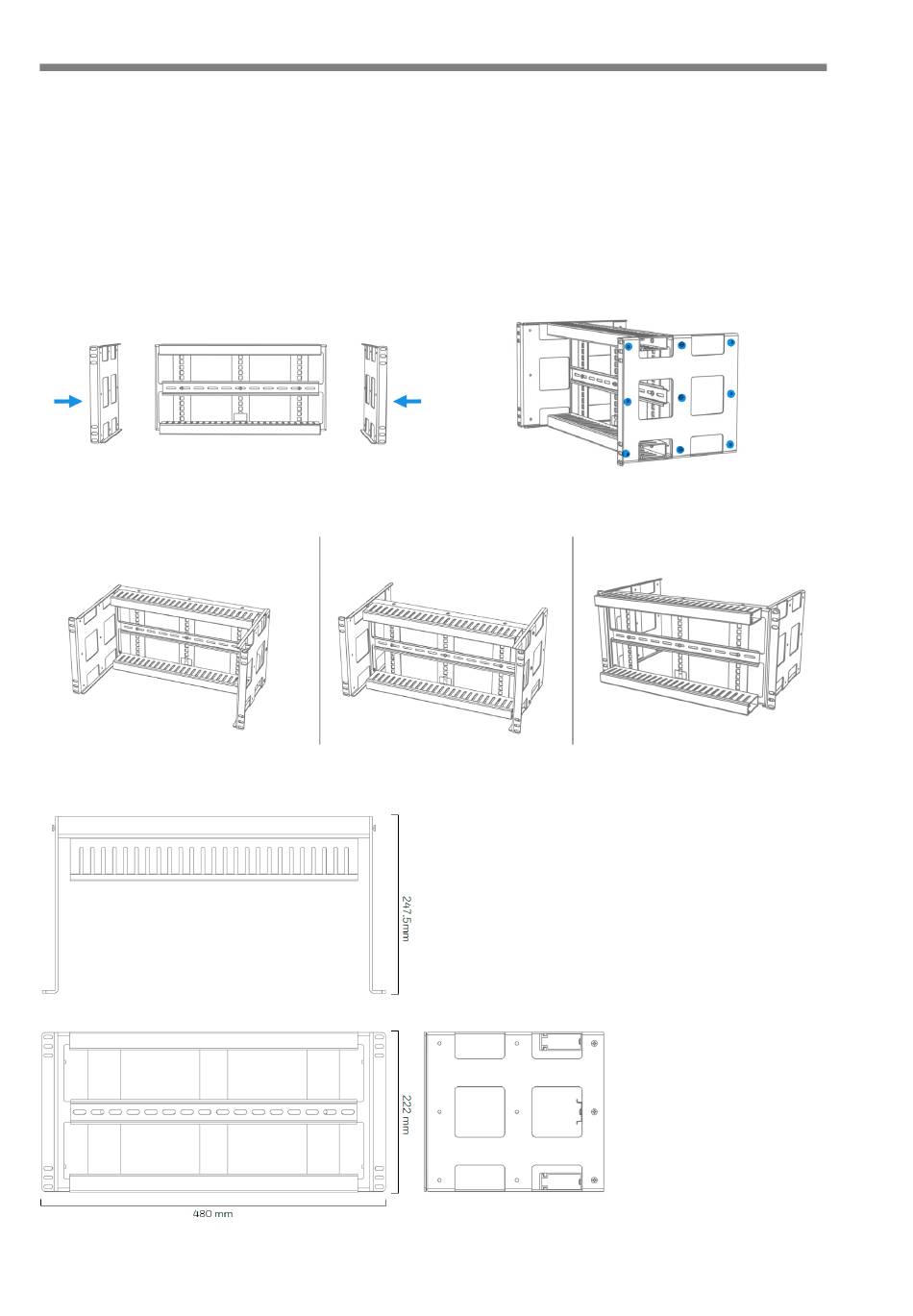

Abb. 8: Seitenteile anschrauben (Schrauben beiliegend)
Maximale Installationstiefe
(210 mm)
Abb. 10: Montage des 19" Rack (Art.-Nr.: 72800Z1)
Abb. 11: Maße 19" Rack (Art.-Nr.: 72800Z1)
10
Abb. 9: Befestigungslöcher für
Reduzierte Installationstiefe
(100 mm)
3 unterschiedliche Installationstiefen
Installationstiefe
(0 mm)
89490A1 / 06.2022
