Systevo Control IP+
Kabelkanal für Leitungen

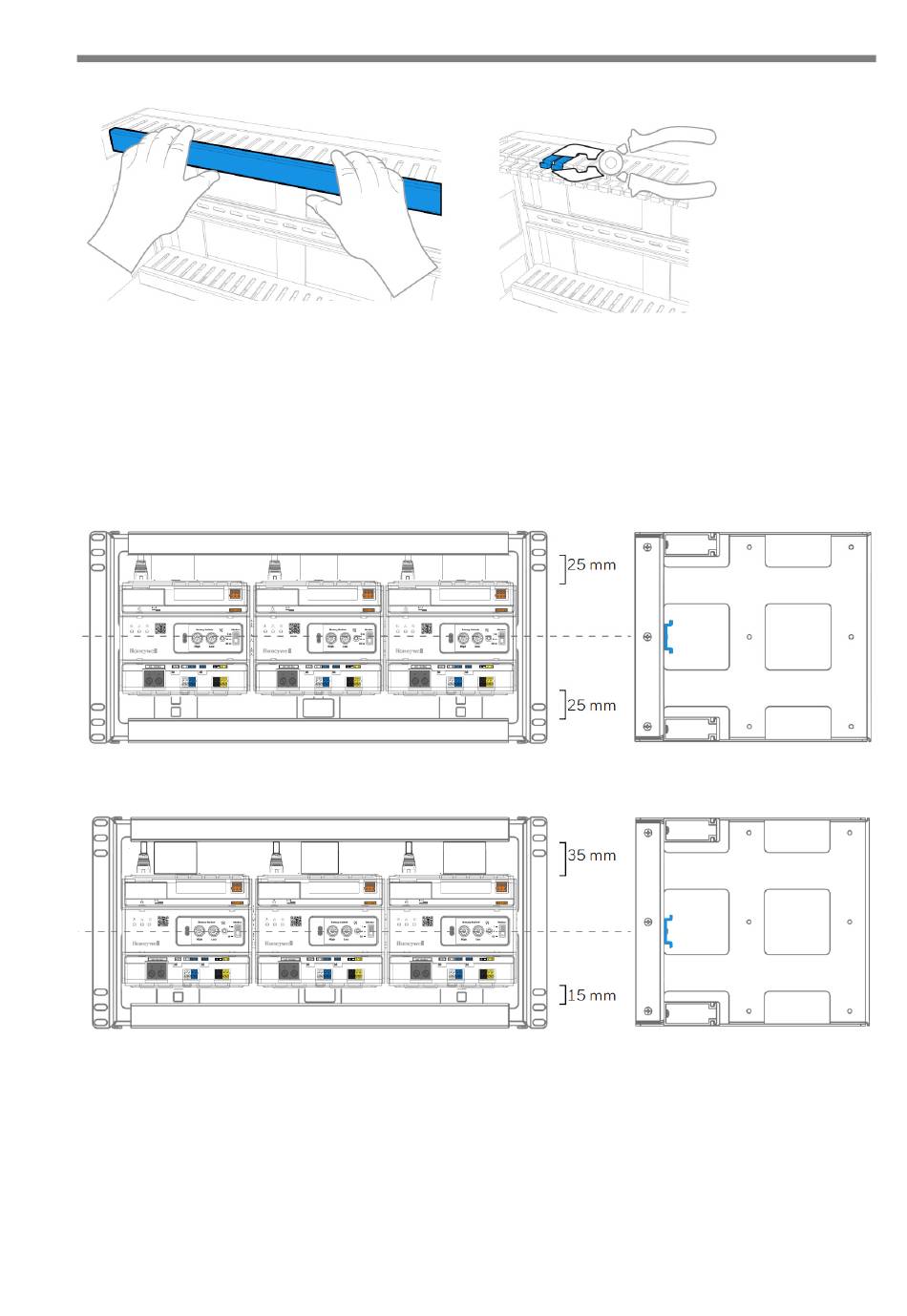

Abb. 12: Fachgerechte Leitungsführung in Kabelkanal des 19"Rack (Art.-Nr. 72800Z1)
3.3.2 Montage im 19" Rack (als Zubehör erhältlich)
Das 19" Rack kann bis zu 3 SCIP+ aufnehmen. Für eine angepasste Ausrichtung der SCIP+ im 19" Rack
stehen unterschiedliche Befestigungspunkte für die Hutschiene zur Verfügung.
Abb. 13: Montage im 19" Rack (Art.-Nr. 72800Z1) bei zentral angeordneter Hutschiene
Abb. 14: Montage im 19" Rack (Art.-Nr. 72800Z1) bei versetzt angeordneter Hutschiene
11
89490A1 / 06.2022
